Op 25 augustus 2016 is in het centrum van Leiden de nieuwe Catharinabrug geopend. Met ruim 36 meter lang, 6 meter breed en slechts 275 millimeter dik is de fiets- en voetgangersbrug de langste en slankste betonnen brug in Nederland in ultra-hogesterktebeton (UHSB).
De Catharinabrug zal de Waaghoofdbrug vervangen en loopt van de Stille Mare in een lichte S-bocht naar het Gat van Van Nelle. Het Gat van Van Nelle wordt het begin van de nieuwe Catharinasteeg. De
Catharinabrug sluit hier op aan. Op deze manier wordt er een betere verbinding tussen de Haarlemmerstraat en de Breestraat gerealiseerd, waardoor er een winkelrondje ontstaat.
Dat er uitgerekend in de historische Leidse binnenstad een modern materiaal wordt toegepast, is allesbehalve tegenstrijdig. Juist op plekken waar weinig ruimte is, biedt deze materiaalkeuze uitkomst voor slanke, maar tegelijkertijd ook robuuste oplossingen. In het geval van de Catharinabrug levert dat een grotere doorvaarhoogte op voor plezierboten en een comfortabele helling voor voetgangers en fietsers.

sep 08 01 sep 08 02
Het is overigens niet de eerste innovatieve brug in Leiden. Sterker nog: bijna alle keren dat er in de afgelopen eeuwen een brug moest worden geplaatst of vervangen, is gekozen voor een in die tijd
vooruitstrevende oplossing. Wat dat betreft houdt Leiden met deze materiaalkeuze vast aan een eeuwenoude traditie.

 Catharinabrug Leiden
Opdrachtgever Gemeente Leiden
Vormgeving DP6 architectuurstudio
Constructief ontwerp Pieters Bouwtechniek
Uitvoering Gebr. Schouls, Leiden

Download hier het artikel in pdf-formaat logo pdf

Auteur: ir. G. Jan Arends

In het Monumentenregister van de Rijksdienst voor het Cultureel Erfgoed zijn veel oude bakstenen gewelfbruggen opgenomen. Een aantal daarvan is onlangs gerestaureerd. Het is interessant om deze restauraties onderling te vergelijken en te bezien waarom deze bruggen rijksmonument zijn geworden. Ook willen we bezien in hoeverre er nog sprake is van een authentieke constructie. De bruggen liggen in Delft, in Hekendorp bij Oudewater en in Haastrecht.

sep 07 01 sep 07 02

Vrouwe van Rijnsburgerbrug te Delft

De Vrouwe van Rijnsburgerbrug is een gemetselde, bakstenen gewelfbrug in de binnenstad van Delft, nabij het koor van de Nieuwe Kerk. De brug ligt in het verlengde van de Kerkstraat en verbindt deze straat met het Vrouwenregt. Vanaf het Vrouwenregt moet men met trappen de brug betreden. Daarmee is de brug slechts geschikt voor voetgangersverkeer. Aan de zijde van de Kerkstraat is er één tree hoogteverschil. In de vleugelmuur die de brug verbindt met een steunbeer van de kerk, zijn twee natuurstenen stroken aangebracht waarin de naam van de brug is gebeiteld. De brug dateert waarschijnlijk uit de zestiende eeuw. Helaas zijn er geen gegevens over het bouwjaar van de brug, noch over herstel in latere jaren. De brug dankt haar naam aan de abdis van Rijnsburg. Rijnsburg was een abdij met rechtsheerlijkheid van gebieden in en rond Delft.sep 07 03
Het gewelf heeft de vorm van een korfboog en wordt aan beide zijden beëindigd door een eveneens gemetselde toog van natuursteenblokken, Namense hardsteen, met in het midden de sluitsteen. De  beide frontmuren zijn ter hoogte van het brugdek afgedekt met hardstenen dekzerken, die in het midden rechtstreeks op de hardstenen boog is geplaatst. Op deze dekzerken bevindt zich een ijzeren balustrade. Er zijn geen historische gegevens van de brug gevonden, maar we kunnen wel iets afleiden uit oude kaarten. Op de kaart uit de bekende stedenatlas van Braun en Hogenberg uit 1581 is niet te zien wat voor type brug is toegepast. De bruggen lijken op deze kaart alle vlak. De kaart van Frederik de Witt uit 1654 toont echter een gewelfbrug. Nog weer wat duidelijker is dat te zien op een kaart uit 1703. Deze laatste kaart toont enkele interessante details. De huidige treden aan de zijde van het Vrouwenregt ontbreken. Tevens is langs de brug een gemetselde borstwering getekend. Zoals voor 1650 gebruikelijk, waren de frontmuren blijkbaar opgetrokken tot boven het brugdek om als balustrade te dienen. De huidige balustrade dateert zeer waarschijnlijk uit de tweede helft van negentiende eeuw. De balusters van het leuningwerk zijn van gietijzer en de regels van smeedijzer. Deze materialen werden in Nederland pas na circa 1840 op wat grotere schaal toegepast.
Bij enkele boogblokken is een cijfer aangebracht. Aan weerszijden van de brug is duidelijk rechts naast de sluitsteen het cijfer 6 te zien, terwijl aan de kerkzijde (zuidoostzijde van de brug) links van de sluitsteen vaag de cijfers 1 en 5 zijn te ontcijferen. Meer cijfers zijn helaas niet meer te onderscheiden. Als dit het (restant van de weergave van het) bouwjaar voorstelt, dateert de stenen brug dus uit 156? of eventueel 15?6, in ieder geval uit de zestiende eeuw en zeer waarschijnlijk uit de tweede helft van die eeuw omdat toen veel houten bruggen werden vervangen door stenen exemplaren.
Een eventuele voorganger van de brug zal ongetwijfeld van hout zijn geweest. Foto’s van rond 1910 tonen het zelfde natuursteenblokkenpatroon als dat wat nu zichtbaar is.
Opmerkelijk is dat de vleugelmuur bij de kerk (met de beide naamstenen) de enige keermuur is die niet is afgedekt met hardstenen dekzerken maar met een rollaag. Daarbij moet wel worden opgemerkt dat bij deze vleugelmuur de balustrade niet de vleugelmuur volgt maar meer in de richting van de Kerkstraat is gericht. Ook daar ontbreekt echter het natuursteen. De balustrade is hier bevestigd aan één van de steunberen van de Nieuwe Kerk. De balustrade op de zuidwestelijke vleugelmuur is verbonden met het daar staande beiaardshuis.
De brug verkeerde in 2011 in een slechte staat. Op verscheidene plaatsten was het metselwerk slecht, ontbrak het voegwerk, was er hier en daar scheurvorming en waren op enkele plaatsen de stenen verdwenen of gedeeltelijk weg geërodeerd. Ook de hardsteen elementen waren op diverse plaatsen gescheurd en bij de zuidwesthoek waren de hardstenen dekzerken vervangen door beton. Bij enkele bevestigingen van de balusters was de hardsteen door corrosie van het ijzer kapot gedrukt. De toog van het gewelf is gemaakt van Naamse natuursteen. Verscheidene boogblokken zijn inwendig gescheurd door ‘steken’. Dit zijn scheuren in hardsteen, ontstaan door temperatuurswisselingen en spanningen in de steen. Vergelijken we de staat van de boogblokken echter met die op oude foto’s dan lijkt er weinig te zijn veranderd.

sep 07 04 sep 07 05
Het gebrek dat constructief gezien de meeste zorgen baarde, was het gewelf. Onder de brug was de korfboogvorm over een groot deel niet meer aanwezig. In plaats van een ronding naar boven was er een vlakke constructie of zelfs een neerwaarts gerichte boog. In de lengterichting van het gewelf zat een brede scheur. Blijkbaar was het gewelf dik genoeg om toch een drukboog te kunnen vormen die de constructie in stand hield. Voor de gemeente Delft was de brug nog veilig genoeg als voetgangersbrug. Onder de brug was meer recent het metselwerk rond en boven de waterlijn vernieuwd. Dit metselwerk verkeerde in goede tot redelijke staat, maar harmoniseerde slecht met de oorspronkelijke baksteen. Voor die restauratie was waarschijnlijk gekozen uit kosten overwegingen. Misschien wilde men duidelijk laten zien dat er was gerestaureerd, door gebruik te maken van een moderne baksteen. De brug is in 2012 grondig gerestaureerd. Daarbij is het gewelf zorgvuldig uit elkaar gehaald en opnieuw opgemetseld op een formeel. Ontbrekende of ernstig aangetaste bakstenen zijn vervangen door nieuwe bakstenen van zoveel mogelijk dezelfde kleur, vorm en afmetingen.

sep 07 06
De Vrouwe van Rijnsburgerbrug is een Rijksmonument met monumentnummer 12306. De brug werd in 1967 in het monumentenregister ingeschreven. De beschrijving in het register is weer zeer summier: “Over het water van het Vrouwenrecht, nabij het koor der Nieuwe Kerk. Schilderachtige boogbrug met aan een zijde trapjes en ijzeren balusterleuningen. Aan de zuidkant in de boog het verweerde jaartal 5.6.” Volgens de beschrijving moet het niet zichtbare cijfer dus tussen het cijfer 5 en het cijfer 6 in liggen. Opmerkelijk is dat de naam van de brug niet wordt vermeld. Op oude kaarten is de brug eveneens naamloos. De beide naamstenen ontbreken ook nog op foto’s uit de jaren zestig van de twintigste eeuw. Dit doet vermoeden dat de brug pas na 1967 de huidige naam heeft gekregen.

sep 07 07 sep 07 08

 sep 07 10 sep 07 11

 sep 07 12 sep 07 09

sep 07 13 sep 07 14

De Goejanverwellebrug te Hekendorp

De Goejanverwellebrug te Hekendorp is verbonden met een schutsluis. De gewelfbrug overkluist de Goejanverwellesluis in de monding van de Dubbele Wiericke naar de Hollandsche IJssel. De sluis heeft vooral bekendheid gekregen door de aanhouding van Prinses Wilhelmina van Pruisen, echtgenote van stadhouder Willem V, die na haar aanhouding naar een boerderij vlak bij de sluis werd gebracht.
De Dubbele Wiericke is gegraven in de 14de eeuw als boezemkanaal voor het Grootwaterschap Woerden. Het waterschap kreeg in 1366 toestemming om drie boezemkanalen te graven, waaronder de Dubbele Wiericke en de bijna parallel daaraan lopende Enkele Wiericke. In 1558 kregen Woerden en Oudewater toestemming de vaardiepte te vergroten. De sluis en de brug kregen toen het uiterlijk dat zij grotendeels nu nog hebben. Een in het oog springend verschil met toen is de omkassing voor de hefdeur die toen klaarblijkelijk aan de Wiericker zijde als binnendeur in de sluis zat. Deze moet in de loop van de 19de eeuw zijn vervangen door houten puntdeuren. De Dubbele Wiericke was met haar relatief ruime schutsluis vooral in de zestiende eeuw een prachtige sluiproute voor de scheepvaartverbinding over de Gouwe. Dordrecht, Gouda en Haarlem hadden het alleenrecht voor deze verbinding, mede door de aanwezigheid van de grafelijke tol te Gouda. De doorvaart door Gouda ging echter zeer moeizaam en duurde gewoonlijk meerdere dagen. Gouda had er geen belang bij om deze verbinding te verbeteren. Hoe langer de schepen in Gouda verbleven hoe beter dat was voor de middenstand. Alternatieve routes waren immers verboden, vanwege het Goudse Privilege. Betrapping op omzeiling van de grafelijke tol leidde tot hoge boetes waaronder verbeurdverklaring van schip en handelswaar. Niettemin waren er schippers die het er op waagden de alternatieve route via de Goejanverwellesluis te nemen.

sep 07 15 sep 07 16
In 2010 waren brug en sluis toe aan een grondige restauratie. Het gewelf van de brug was iets ingezakt, er waren enige scheuren en het voegwerk was grotendeels uitgespoeld. Bij de restauratie is eerst gekeken naar het opnieuw opmetselen van het gewelf. Daarvoor waren er echter grote bezwaren. Allereerst zou de brug dan enkele maanden buiten gebruik zijn, zodat het dorp te lange tijd in tweeën  werd gesplitst. Ook zouden hulpverleningsdiensten gedurende al die tijd om moeten rijden. Dit werd door de dorpsgemeenschap niet aanvaardbaar geacht. Belangrijker nog was dat een opnieuw gemetselde gewelfbrug met dezelfde gewelfdikte niet aan de huidige veiligheidseisen kon voldoen. Zware brandweerwagens zouden dan in principe de brug niet meer mogen passeren.

sep 07 17 sep 07 18

Andere mogelijkheden als het aanbrengen van een boven de brug zwevende brug die de belasting zou moeten opnemen, werden afgewezen, temeer daar het gewelf toch moest worden aangepakt.
Uiteindelijk is besloten het baksteengewelf te slopen en vervolgens te vervangen door prefab elementen van gewapend beton, met dezelfde boogvorm als het bestaande gewelf. De prefab elementen  werden op de met beton uitgevlakte sluiswanden geplaatst. De sluiswanden en de fundering waren voldoende draagkrachtig om de verkeersbelasting op te kunnen vangen. Door deze constructie was de brug uiteindelijk slechts drie weken buiten gebruik. Een ook niet onbelangrijk voordeel waren de lagere kosten die hiermee waren gemoeid. De brug kreeg uiterlijk het oude aanzien van een gewelfbrug weer terug. De togen aan beide zijden werden in baksteen metselwerk uitgevoerd, waardoor het vanaf de wal een gemetselde gewelfbrug lijkt. Het gewelf van de oude brug was gestuukt. Bij de nieuwe constructie kijk je tegen de onderzijde van de betonnen prefab elementen. Hierdoor heeft het iets weg van een gestuukte stenen gewelfbrug.

sep 07 19 sep 07 20
De brug en de sluis zijn sinds 1973 een Rijksmonument, ingeschreven onder Monumentnummer 14131. In het Monumentenregister staat slechts een zeer summiere beschrijving van de brug en de sluis:
“GOEJANVERWELLESLUIS. Overkluizing met boogbrug en sluis, 17e eeuw.”

sep 07 21 sep 07 22

Havensluisbrug in Haastrecht

De Havensluisbrug is een gemetselde, bakstenen gewelfbrug, waarbij zich oorspronkelijk een keersluis bevond. Deze Havensluis verbond de Vlist met de Hollandsche IJssel. Bij geopende sluisdeuren konden schepen door de sluis varen. Bij hoogwater op de IJssel werd de sluis gesloten om te voorkomen dat de Krimpenerwaard onder liep. Het deel van de Vlist direct achter de sluis werd de Grote Haven genoemd. De gewelfbrug wordt aan beide zijden beëindigd door een eveneens gemetselde frontmuur. De frontmuren zijn zo hoog opgetrokken dat zij tevens als borstwering dienen voor de brug. De beide borstweringen van de Havensluisbrug zijn afgedekt met een rollaag. De naar de IJssel gekeerde muur heeft op de uiteinden van het horizontale vlak een hoekplaat van hardsteen. Beide frontmuren zijn opgetrokken in gele IJsselsteentjes met een formaat van circa 160 × 75 × 40 mm3. De stenen gewelfbrug dateert in eerste aanleg waarschijnlijk uit 1603.

sep 07 23 sep 07 24

De frontmuur aan de zijde van de Grote Haven bezit een steen met dat jaartal. In de muur aan de IJsselzijde bevindt zich een steen met het jaartal 1704. Vermoedelijk is de brug toen verbreed. Tijdens de recente restauratie zijn daar aanwijzingen voor gevonden. In de borstwering van de frontmuur aan de IJsselzijde is aan de binnenzijde een steen aanwezig waarop het dijkpeil is aangegeven. Onder het gewelf zijn aan weerszijden keermuren gemetseld, die het gewelf ontoegankelijk maken. Aan de IJsselzijde is de wand ongeveer één meter naar binnen geplaatst ten opzichte van de dagzijde van de frontmuren en aan de andere zijde circa 0,6 meter. In de vijftiende eeuw is de monding van de Vlist verlegd naar de Grote Haven. Tussen de Haven en de IJssel werd in 1440 een keersluis gebouwd. Bij lage IJsselstanden werden de deuren open gedrukt en konden schepen vanuit de Vlist naar de Hollandsche IJssel varen en omgekeerd. De Hollandsche IJssel was tot halverwege de 19de eeuw ook ter hoogte van Haastrecht nog een getijdenrivier. Door de bouw van  Havensluis was er scheepvaartverkeer mogelijk tussen Schoonhoven en Haastrecht en daarmee kon Dordrecht met zijn tol- en stapelrechten worden vermeden. De stad Dordrecht beschouwde het gebruik van deze scheepvaartweg dan ook als een inbreuk op haar rechten en in 1444 werd de sluis door Dordtse manschappen vernield. De Hollandse Graaf veroordeelde deze actie en gaf Haastrecht het recht een nieuwe sluis te bouwen die in 1447 gereed kwam. Ter belemmering van de scheepvaart moest er wel een paal in het midden van de sluisdoorgang worden geplaatst. Hoelang deze paal aanwezig is geweest, is niet bekend, maar deze zal zeker voor 1800 zijn verwijderd. Rond dat jaar verdwenen vrijwel alle oude privileges.

sep 07 25 sep 07 26
De keersluis uit 1447 zal nog geheel van hout zijn geweest. Vermoedelijk lag er bij de sluis ook al een houten brug. Aan het eind van de zestiende eeuw zijn diverse houten bruggen en sluizen vervangen door stenen exemplaren. Waarschijnlijk is in 1603 ook de Havensluisbrug vervangen door een gemetselde stenen gewelfbrug met keersluis. Doordat scheepvaartverkeer verboden was, zal er geen behoefte zijn geweest aan een beweegbare brug.

sep 07 27 sep 07 28
Door de bouw van de Waaiersluis in de 1856 was er op de Hollandsche IJssel bij Haastrecht geen eb en vloed meer. De keersluis verloor daarmee zijn functie omdat het water op de IJssel nu doorlopend hoger stond dan de waterstand op de Vlist. De puntdeuren werden daardoor constant dichtgedrukt. Scheepvaart door de sluis was niet meer mogelijk. De sluis is in 1908 omgebouwd tot inlaatsluis. Daarvoor werd aan de IJsselzijde een keerwand onder de brug gebouwd, voorzien van een schuif. Bij het dempen van de Grote Haven rond 1970 is ook ter plaatse van de zuidoostelijke binnenfrontmuur een keerwand onder het gewelf gemetseld. In 2010 is de brug gerestaureerd omdat deze in slechte staat verkeerde. Een deel van het gewelf was zelfs ingestort. Beide frontmuren waren slecht. Het voegwerk was voor een groot deel geërodeerd en op verscheidene plaatsen zaten de stenen los. Bij de frontmuur aan de IJsselzijde ontbrak onder aan de toog een deel metselwerk. Ook was hier rond de waterlijn het metselwerk door vorstschade geheel verpulverd. De frontmuur aan de landzijde was ernstig beschadigd, gescheurd, scheefgezakt en het bovenstuk enigszins afgeschoven.
Bij de restauratie is de frontmuur aan de landzijde vrijwel geheel gesloopt en opnieuw opgebouwd. Herbruikbare stenen zijn hergebruikt en aangevuld met nieuwe stenen. Het gewelf is niet meer  ersteld. Men heeft er voor gekozen het gat vol te storten met zand. Ook onder de rest van het gewelf is tussen de beide keerwanden zand gestort. De Havensluisbrug is sinds 1966 een Rijksmonument (monumentnummer 19959). In het Monumentenregister van de Rijksdienst voor het Cultureel Erfgoed wordt ook bij deze brug een zeer korte beschrijving gegeven: “Stenen BRUG met gevelstenen.” Dit doet vermoeden dat vooral de gedenkstenen en hun plaatsing in de frontmuren van groot cultuurhistorisch belang zijn. Over het gewelf wordt in de omschrijving niets vermeld.

sep 07 29 sep 07 30

sep 07 31 sep 07 32

sep 07 33

RESTAURATIEKEUZE EN MONUMENTALE WAARDE

Alle drie de bruggen zijn hersteld, maar elk op een andere wijze. De overbrugging van de Goejanverwellesluis is geheel vernieuwd. Zelfs de constructie is niet meer gelijk aan de oorspronkelijke. Het gemetselde bakstenen gewelf is vervangen door betonnen prefab-elementen. Wat rest, is slechts de vorm van de brug en het aanzien van de frontmuren. Bij de Havensluisbrug in Haastrecht heeft men een geheel andere keuze gemaakt. Omdat de brug geen functie meer vervulde, is de ruimte onder het restant van het gewelf met zand dicht gestort. Het gewelf is niet meer hersteld. Gerestaureerd zijn de beide muurfronten met de dateringsstenen. Hoewel de brug vanaf de weg af gezien nog authentiek lijkt, is er in feite nadat al eerder de sluis en de haven waren verdwenen, nu ook geen brug meer. Alleen de frontmuren met de dateringsstenen geven nog een indruk van en een herinnering aan de brug. Het meest oorspronkelijk is de Vrouwe van Rijnsburgerbrug over het Vrouwenregt. Hoewel deze grotendeels opnieuw is opgebouwd, heeft men daarbij wel de oorspronkelijke constructie als voorbeeld genomen. Het nog bruikbare deel van het aanwezige materiaal is ook hergebruikt. Vooral de hardstenentogen bij de frontmuren zijn nog grotendeels authentiek. Wel zijn de traptreden en de ijzeren balustrade van een latere datum. De vraag kan gesteld worden in hoeverre de bruggen nog als monument kunnen worden aangemerkt. Voor de Delftse brug is daar weinig twijfel over. Ook al dateert het geheel niet uit de zestiende eeuw het heeft een duidelijke monumentale status verworven. Niet alleen de vorm maar ook de constructie zelf heeft een hoge cultuurhistorische waarde. Dat geldt in het bijzonder de hardstenen toogblokken met de jaartalstenen. Deze bezitten een zeer grote historische waarde, maar zijn helaas wel kwetsbaar. Geheel anders is dit bij de Goejanverwellebrug in Hekendorp. Al het oude materiaal van de brug is bij de laatste restauratie verdwenen. Alleen de vorm heeft nog cultuurhistorische waarde, uiteraard mede ook als onderdeel van het monumentale sluiscomplex. De brugconstructie zelf heeft op dit moment geen enkele monumentale waarde. De vraag kan worden gesteld of het slopen van het gewelf wel toelaatbaar was. Vanuit het monument gezien uiteraard niet. Maar er zijn meer belangen, zoals bijvoorbeeld veiligheid. Veiligheid is iets waarmee niet gemarchandeerd mag worden. De brug over de Goejanverwellesluis voldeed niet meer aan de veiligheidseisen en moest dus worden vervangen. Bij handhaving van het gewelf zou er een nieuwe brug over het gewelf moeten worden aangebracht. Een hoger gelegen brug zou echter een nog grotere aantasting van het gehele monumentale complex betekenen. De monumentale belangen moeten hier dus wijken voor de veiligheidseisen. Bij de brug in Haastrecht heeft men er voor gekozen alleen de zichtbare delen te restaureren. Het niet zichtbare gewelf heeft met niet hersteld, maar de ruimte eronder volgestort met zand. Het uiterlijk van de Havensluisbrug is dus gehandhaafd, maar je kunt je afvragen of hier nog sprake is van een brug. Alleen het uiterlijk doet nog duidelijk denken aan een brug. In feite is echter na de sluis en de haven nu ook de brug verdwenen. Wel is er in theorie de mogelijkheid om in de toekomst het gewelf te herstellen. Zelfs zou men de haven weer open kunnen graven en weer een werkbare sluis kunnen bouwen. De kans daarop is gering, omdat de gedempte haven inmiddels grotendeels door aanwonenden bij hun achtertuin is getrokken. De gerestaureerde delen hebben echter voldoende cultuurhistorische waarde om de brug als Rijksmonument te handhaven. Dat geldt niet alleen voor de jaartalstenen maar ook voor de borstwering. Er zijn nog maar weinig zestiende- en zeventiende-eeuwse gewelfbruggen met een stenen borstwering overgebleven.

sep 07 34

Met dank aan Hendrik-Jan Cassee van Nebest Adviesgroep (Vrouwe van Rijnsburgerbrug en Havensluisbrug) en van Ben van Hees van Aannemersbedrijf B. van Hees en Zonen (Goejanverwellebrug). De afbeeldingen zijn van de auteur, tenzij anders aangegeven.

Download hier het artikel in pdf-formaat logo pdf

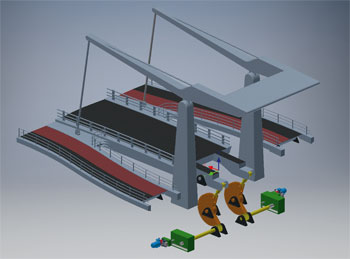

Auteur: ir. K. Sektanisep 06 01

Ingenieurs- en adviesbureau Antea Group is dit jaar met de TU/ Delft, Rijkswaterstaat en Provincie Zuid-Holland een onderzoek gestart naar de dynamica van beweegbare bruggen. In de praktijk blijkt namelijk dat bestaande bewegingswerken onnodig vroeg worden vervangen. Het onderzoek moet leiden tot een realistisch model om de levensduur van brugbewegingsmechanismen te beoordelen.

Motoren en frequentieomvormers, tandwieloverbrengingen, in- en uitgaande assen, heugelstangen en Panamawielen: het bewegingswerk van bruggen is complex, maar essentieel in de beoordeling van veiligheid en de restlevensduur hiervan. Het is materie waarin adviseur Kodo Sektani van Antea Group zich de komende jaren gaat verdiepen: het dynamisch gedrag van beweegbare bruggen.
‘We beschikken in Nederland over honderden beweegbare bruggen. Voor veel van deze kunstwerken gaan de jaren tellen. De status van de brugconstructie en de mechanische uitrusting is bepalend voor de vraag of een brug gerenoveerd of zelfs helemaal vervangen moet worden. De herbeoordeling van het bewegingswerk is hierbij cruciaal. Ik zie dat dit onderdeel voor beheerders een grote worsteling is omdat de theoretische rekenregels die we nu hanteren de praktijk niet lijken te volgen.’

EEN GAT TUSSEN THEORIE EN PRAKTIJK

Sinds de overgang naar de Eurocodes worden bestaande beweegbare bruggen beoordeeld aan de hand van de NEN 8700/NEN 8701. De normen schrijven echter toepassingsregels en bepalingsmethoden  voor die betrekking hebben op de veiligheid van de overspanningsconstructie van bruggen. Deze gelden niet voor de mechanische uitrusting van beweegbare bruggen. ‘Hiervoor maken we gebruik van de NEN 6786:2001 Voorschriften voor het Ontwerpen van Beweegbare Bruggen (VOBB). Deze bruggennorm kent voorschriften en rekenregels die zijn geschreven voor nieuwbouw en niet bedoeld zijn voor bestaande bouw.’ Uit de herberekeningen die conform de VOBB worden gedaan, blijkt bijna altijd dat alle onderdelen die tot de brugbewegingsmechanismen behoren, vervangen moeten worden. ‘Opvallend is dat we van beheerders horen dat qua functionaliteit en waarneming vanuit de beroepspraktijk hiervoor geen aanleiding is. We zien dus dat de theorie niet op de praktijk aansluit. Dit heeft grote consequenties. Mochten de huidige rekenvoorschriften juist zijn, dan betekent dit dat bestaande bewegingswerken die gebouwd zijn vóór het bestaan van de VOBB, te licht zijn gedimensioneerd. Hiermee zouden ze een risico vormen voor het wegverkeer en de scheepvaart. Als de rekenregels te conservatief zijn, dan kan dat betekenen dat oude bewegingswerken wellicht  onnodig vroegtijdig worden vervangen en dat de bewegingswerken die volgens de VOBB worden ontworpen, overgedimensioneerd zijn.’

OP WEG NAAR EEN HOLISTISCH BEOORDELINGSMODEL

Natuurlijk komen de voorschriften die de VOBB hanteert niet uit de lucht vallen. ‘Er is in het verleden onderzoek gedaan op het gebied van beweegbare bruggen die tot de VOBB hebben geleid. De rekenregels voor het bepalen van dynamische belastingen in bewegingswerken zijn echter gebaseerd op sterk vereenvoudigde rekenmodellen. Hierbij wordt bijvoorbeeld voor alle typen bewegingswerken uitgegaan van slechts één enkelvoudig massaveersysteem dat bestaat uit twee roterende schijven en één equivalente veer die de flexibiliteit van diverse componenten voorstelt. In de werkelijkheid gaat het om meervoudige bewegingsvergelijkingen met diverse vrijheidsgraden. Deze vereenvoudigde regels worden op alle type beweegbare bruggen toegepast. Dit ondersteunt het argument dat het tijd is voor nieuwe en nauwkeurigere rekenregels. Daarnaast is er inmiddels geavanceerde software beschikbaar om complexe dynamische modellen op te stellen in plaats van sterk vereenvoudigde analytische rekenformules’ Er is de afgelopen jaren meer onderzoek gedaan naar beweegbare bruggen. ‘De onderzoeken hebben waardevolle informatie opgeleverd. Toch zijn niet alle aspecten die van invloed zijn op dynamica van beweegbare bruggen meegenomen. Bij één van de onderzoeken lag de focus bijvoorbeeld alleen op de windbelasting in relatie tot dynamische belastingen in bewegingswerken. Met andere woorden: er is fundamenteel en diepgaand inzicht nodig om het dynamisch gedrag van beweegbare bruggen goed te kunnen voorspellen. Het uiteindelijke doel is dan ook een holistisch beoordelingsmodel dat alle aspecten meeweegt en geïmplementeerd kan worden binnen de nationale bouwvoorschriften.’

ZUID-HOLLAND: ENORME MAATSCHAPPELIJKE WAARDE

De Provincie Zuid-Holland volgt het onderzoek van Sektani met grote belangstelling. ‘Het is een onderzoek dat een doorbraak kan betekenen op het gebied van de veiligheid en levensduur van  bewegingswerken, stelt Stefan Knapen (Senior Projectleider Staal & Werktuigbouwkunde). ‘We zien in ons areaal veel bruggen uit de jaren ‘50 en ‘60. Ze komen weliswaar op leeftijd, maar voor veel van die kunstwerken geldt dat ze er voor ons gevoel nog goed bijstaan. Als we de huidige norm volgen, komen vrijwel alle bewegingswerken in aanmerking voor vervanging. We zoeken daarom naar een werkbaar beoordelingsmodel om aantoonbaar te maken dat het huidige areaal inderdaad veilig is, zodat we kostenbewuster met de huidige normeringen om kunnen gaan.’ De Provincie ondersteunt het onderzoek financieel, maar ook door inzage te geven in de beheerdata van de bruggen. ‘We vinden dat we als overheid een taak hebben om dit soort onderzoeken te stimuleren. Zeker gezien het maatschappelijk belang. Als blijkt dat de huidige normen inderdaad te conservatief zijn en dat we de veiligheid van veel van onze bruggen wel kunnen waarborgen, dan heeft dit verregaande gevolgen voor de restlevensduur van bruggen. Dit voorkomt een miljoeneninvestering per brug.’ Een eenvoudig onderzoek is het overigens niet, stelt Knapen. ‘Elke brug en het bijbehorende bewegingsmechanisme is weer anders; ook de omstandigheden verschillen per brug. Het wordt nog een hele kluif om uit al die parameters een model te destilleren dat toepasbaar is op elk bewegingswerk en dat de veiligheid van elke brug kan aantonen. Daarnaast heb je te maken met de zienswijzen van politiek en beheerders: je zult met rekenregels moeten komen die voor iedereen acceptabel zijn.’ Bewegingswerken zijn een problematisch onderdeel Bij Rijkswaterstaat zijn de verwachtingen eveneens hoog gespannen. Johan den Toom (Senior adviseur Mechanical and Steel): ‘Binnen ons programma Vervanging en Renovatie van stalen bruggen zijn de bewegingswerken van de beweegbare bruggen een problematisch onderdeel. Een groot deel van de bestaande bewegingswerken voldoet niet aan de huidige regelgeving, de NEN 6786. In de praktijk zien we echter binnen ons areaal nagenoeg geen schades aan de bewegingswerken. In veel gevallen lijkt er geen noodzaak tot vervanging aanwezig te zijn.’ Rijkswaterstaat hoopt dat het onderzoek leidt tot duidelijke goed- en afkeuringseisen voor het huidige areaal van beweegbare bruggen. Den Toom: ‘We hebben op dit moment geen normen voor de bewegingswerken van bestaande kunstwerken voorhanden zoals de NEN 8700/8701. Daarom zijn we eigenlijk op zoek naar een NEN 8700/8701 voor de mechanische uitrusting. Een norm waarin duidelijke goed- en afkeuringscriteria omschreven worden om bestaande bewegingswerken te beoordelen.’ Den Toom beseft dat dit een ambitieuze doelstelling is. ‘Het bewegingswerk van een brug is aan vele invloeden onderhevig en elk bewegingswerk heeft door de jaren heen een andere belasting gehad. En hoe bepaal je bijvoorbeeld de minimale veiligheid van een bewegingswerk bij een plotselinge windbelasting tijdens een noodstop? Er zijn wat dat betreft nog veel complexe vragen die door onderzoek beantwoord moeten worden.’

HET ONDERZOEK

Sektani ziet die uitdagingen ook. Vooral de grote verscheidenheid in bruggen en bewegingswerken is een punt van aandacht. ‘Ik focus me allereerst op twee bruggen die in ons land vrij standaard zijn. Een basculebrug die wordt aangedreven door een Panamawiel en een ophaalbrug met een rechte heugelopstelling. Het feit dat we nu inzoomen op twee verschillende typen bewegingswerken, is al een  stap voorwaarts vergeleken bij de rekenregels die nu voor alle type bruggen gelden.’ Het onderzoek bestaat grofweg uit drie lijnen:
· de stand van zaken in brugbewegingsmechanismen,
· inzicht in het dynamisch gedrag van beweegbare bruggen door modelleringen en metingen
· en een doorvertaling van de onderzoeksresultaten naar eisen en bepalingsmethoden.
‘Allereerst doe ik literatuuronderzoek naar de huidige rekenregels en de laatste inzichten met betrekking tot de dynamica van beweegbare bruggen. Daarnaast onderzoek ik het dynamisch gedrag van de diverse brugbewegingsmechanismen fundamenteel. Dit gebeurt op basis van metingen en data-analyses van bestaande bruggen van onder meer de provincie Zuid- Holland en Rijkswaterstaat. Op basis van deze gegevens stel ik geavanceerde numerieke modellen op waarmee dynamische belastingen in brugbewegingsmechanismen voorspeld kunnen worden. Vervolgens worden de modellen aan de hand van nauwkeurige metingen, laboratoriumtesten en simulaties geverifieerd en gevalideerd.’ Werken aan proefopstelling Voor deze laatste stap wil ik een proefopstelling bouwen in het laboratorium van de TU/Delft. De proefopstelling moet leiden tot beter inzicht in de krachtwerkingen en eigenschappen binnen bewegingswerken. ‘Ik denk aan een basisopstelling met werkelijke aandrijfcomponenten, zoals een motoraandrijving, open en gesloten tandwieloverbrengingen en variabele in- en uitgaande assen. Daarnaast worden de verschillende massatraagheden met vliegwielen of windbelastingen door hydraulische cilinders gesimuleerd. Op deze manier kunnen we verschillende parameters testen.’ De komst van de proefopstelling is nog afhankelijk van de financiën. ‘We hebben inmiddels voldoende  geld binnen om mijn inzet en de begeleiding vanuit TU/ Delft vier jaar te bekostigen. Om tot een goede proefopstelling te komen, hebben we extra financiële ondersteuning nodig. Ik hoop daarom dat we de komende tijd nog meer partijen kunnen overtuigen van het nut en de noodzaak van dit onderzoek. Het is een kleine investering in het licht van de enorme beheer- en onderhoudskosten van de beweegbare bruggen die jaarlijks gemaakt worden in Nederland. Zeker als we hard kunnen maken dat de normeringen, waarop we de beheersmaatregelen baseren, te streng zijn.’

DE GEBRUIKERSCOMMISSIE

Aanvullend aan het onderzoek is er een gebruikerscommissie in het leven geroepen. De commissie bestaat uit experts die speciale belangstelling hebben voor bewegingswerken. De gebruikerscommissie vormt een belangengroep die een klankbordfunctie heeft en die feedback geeft op het proefschrift en de resultaten van het onderzoek. De promovendus is verantwoordelijk voor de coördinatie en communicatie tussen de begeleidingscommissieleden die senior wetenschappers en adviseurs zijn op dit vakgebied. Op dit moment maken onder meer Rijkswaterstaat, de Provincie Zuid-Holland, de gemeente Rotterdam en Antea Group deel uit van de gebruikerscommissie. Wanneer u meer wilt weten over het onderzoek of zitting wilt nemen in de gebruikersgroep kunt u contact  opnemen met ir. K. Sektani, T 0681 738 800, E Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken.

Download hier het artikel in pdf-formaat logo pdf

Auteur: ir. B.G. (Bob) Bijlsma, constructeur, Movares Nederland B.V.

In het maartnummer van BRUGGEN is aandacht besteed aan het herberekenen van beweegbare bruggen, waarbij op een empirische wijze een stappenplan is ontwikkeld om deze herberekening uit te voeren. Sindsdien houdt dit onderwerp de gemoederen bezig: Movares heeft een onderzoek op brugbewegingsmechanismen uitgevoerd, waarbij gebruik is gemaakt van dynamische simulaties en waarbij de verkregen resultaten vergeleken zijn met de belastingen, die zijn berekend met NEN 6786. De Antea Groep pakt het fundamenteel aan en kondigt een wetenschappelijk onderzoek aan dat moet leiden tot een realistisch model om de levensduur van brugbewegingsmechanismen te beoordelen.

sep 05 01

Tabel 1 – Eigenschappen van de brug HRM103°

Brug HRM 103°
Vaarweg Van Harinxmakanaal
Spoorlijn Leeuwarden – Harlingen/Stavoren
Bouwjaar bewegingswerk 1977
Lengte 37 [m]
Breedte val 7 [m]
Openingshoek 103 [deg]
Cyclustijd 130 [s]
Massa val 250 [ton]
Massatraagheid val 30·106 [kgm2]

sep 05 02

DYNAMISCHE SIMULATIES MEER INZICHT IN BELASTINGEN OP BEWEGINGSWERKEN

Bewegingswerken van beweegbare bruggen moeten worden ontworpen aan de hand van NEN 6786 (VOBB:2001). De belastingen waar een bewegingswerk op wordt getoetst zijn in deze norm bepaald aan de hand van verschillende situaties die voor kunnen komen tijdens een brugbeweging. Voor elke situatie is een algemene rekenregel opgesteld, die geldig is voor de meeste brugtypen en  bewegingsmechanismen.
Omdat de rekenregels per definitie conservatief zijn is het niet direct inzichtelijk hoe nauwkeurig de formules de werkelijkheid benaderen. Om beter inzicht te krijgen in het gedrag van bewegingswerken heeft Movares een onderzoek uitgevoerd waarbij gebruik is gemaakt van dynamische simulaties en hebben we de verkregen resultaten vergeleken met de belastingen die zijn berekend met NEN 6786.
De berekeningen zijn uitgevoerd voor twee spoorbruggen over het Van Harinxmakanaal nabij Leeuwarden, waarbij de HRM103° als voorbeeld is gebruikt in dit artikel.

sep 05 03 sep 05 04

AANLEIDING

De beheerder van de twee spoorbruggen is ProRail. Mede naar aanleiding van wijzigingen aan de bruggen is besloten de bruggen van CE-markering te gaan voorzien. Het is dan noodzakelijk om onder  andere de constructieve veiligheid van de bewegingswerken te toetsen aan de ‘huidige stand der techniek’. Concreet betekent dit dat het bewegingswerk moet voldoen aan de vigerende normen en richtlijnen. Het stappenplan dat gehanteerd wordt bij het herberekenen van bestaande bewegingswerken van beweegbare bruggen, is toegepast voor deze twee spoorbruggen. In het maartnummer van dit jaar van het blad Bruggen is het stappenplan door Movares beschreven. In beginsel moeten spoorbruggen voldoen aan de Ontwerpvoorschriften van ProRail, de OVS. In de OVS00030-4, ‘Kunstwerken voor spoorverkeer – Beweegbare Bruggen’ staat beschreven dat het bewegingswerk van een spoorbrug moet voldoen aan belastingen die bepaald zijn met NEN6786. Een belangrijk criterium in deze norm, in het kader van veiligheid, is dat de tijd waarbinnen de bruggen tot stilstand moeten zijn gebracht bij het uitvoeren van een noodstop (stopcategorie 0) niet meer dan 6 seconden mag zijn. Op basis van een globale toets is gebleken dat beide spoorbruggen niet aan deze noodstopeis voldoen.
Als het remkoppel van de bruggen zodanig hoog wordt afgesteld dat wel aan de noodstopeis wordt voldaan, dan blijkt vervolgens dat veel onderdelen van het bewegingswerk niet meer voldoen.
Het uitvoeren van verfijndere berekeningen kan er toe leiden dat de constructieve integriteit van de onderdelen die aanvankelijk niet voldoen, alsnog kan worden aangetoond. Verfijndere berekeningen kunnen onder andere betrekking hebben op de capaciteit van de onderdelen of op de optredende belastingen. Het uitvoeren van dynamische simulaties is een manier om beter inzicht te krijgen in de  optredende belastingen en kan naast, of als toevoeging op NEN 6786 worden toegepast.
Voor het maken van een vergelijking tussen de bestaande rekenregels in NEN 6786 en het toepassen van dynamische simulaties, zijn met beide methodes de optredende belastingen bepaald in een specifieke situatie dat er een noodstop wordt uitgevoerd tijdens de brugbeweging.

sep 05 05 sep 05 06

NEN 6786

De rekenregel om de maximale belasting bij een noodstop te berekenen, wordt aangeduid als ‘Invallen van remkoppel op volle snelheid en wordt berekend met de formule:

sep 05 formule1

is de dynamische vergrotingsfactor en is in NEN 6786 gelijk gesteld aan 1,9. De massafactor is in de norm gedefinieerd als:

sep 05 formule2
De massafactor is afhankelijk van de stand van de brug omdat de grootte van , (het massatraagheidsmoment van de brug herleid naar de motoras), afhankelijk is van de overbrengverhouding tussen de brug en de motor, het verloop is weergegeven in afbeelding 2 met een groene stippellijn. De hoek van het panamawiel is uitgezet op de horizontaal, omdat deze vrijheidsgraad bij veel bewegingswerken 180 graden is. De rekenwaarde van het remkoppel is zodanig bepaald dat de noodstoptijd van 6 seconden niet wordt overschreden.
Een ongelijkmatige windbelasting op de (flank van de) brug kan ervoor zorgen dat er een moment wordt uitgeoefend op de draai-as van de brug. Dit koppel is verwerkt in en is de rekenwaarde van het statisch koppel op het bewegingswerk. Interne wrijvingen in het systeem hebben een gunstig effect op de noodstoptijd en zijn daarom conform de norm niet meegenomen in de berekening.
Het verloop van het moment op de motoras is met een rode lijn weergegeven in figuur 2. De maximale waarde voor is gelijk aan 300 Nm. Om beide methodes goed met elkaar te vergelijken, is
het moment op de motoras omgerekend naar de kracht in de trek-duwstang, weergegeven met de rode lijn in figuur 3. In deze grafiek zijn duidelijk twee pieken zichtbaar waar de kracht in de trek-duwstang maximaal is. De vorm van deze grafiek is karakteristiek voor draaibruggen met dit type bewegingswerk. Bij de hoek waar de maximale kracht optreedt, is de combinatie van het remkoppel, de stand van de brug en de hoeksnelheid dusdanig dat de kinetische energie van de brug voor het grootste deel in veerenergie wordt omgezet. De maximale waarde van de kracht is gelijk aan 720 kN en treedt op als het panamawiel een hoek van 160 graden heeft gemaakt.

DYNAMISCHE SIMULATIES

Voor het uitvoeren van de dynamische simulaties is gebruik gemaakt van het programma Autodesk Inventor 2016 waarin een module is opgenomen waarmee dergelijke berekeningen op numerieke wijze uitgevoerd kunnen worden. Met behulp van een 3D-model kunnen de exacte bewegingen en de optredende krachten nauwkeurig worden berekend. Alle onderdelen van het panamakrukmechanisme zijn in het model als oneindig stijf aangenomen. Van het panamakrukmechanisme en het brugval is een 3D-model gemaakt, de trek-duwstang is in dit model nauwkeurig gemodelleerd zodat de werking van de ingebouwde veer overeenkomt met de werkelijkheid. De motorsnelheid, massatraagheden en remkoppels zijn gereduceerd naar het panamawiel waardoor het  systeem is vereenvoudigd tot het vierstangenmechanisme dat is weergegeven in afbeelding 1 (het brugval is niet weergegeven). De belastingen en de bijbehorende belastingfactoren die volgens NEN 6786 moeten worden gehanteerd, zijn in het dynamische model verwerkt. Bij verschillende standen van het bewegingswerk is vervolgens een noodstop uitgevoerd waarbij de kracht in de trek-duwstang is berekend met de simulatie, het resultaat is weergegeven met de blauwe lijn in afbeelding 3. Het moment dat hierdoor optreedt ter plaatse van de motoras is weergegeven met een blauwe lijn in afbeelding 2. De maximale kracht die optreedt in de trek-duwstang bedraagt 405 kN en treedt op bij een hoek van 130 graden van het panamawiel, dus veel eerder dan volgens NEN 6786. Het maximale moment heeft een waarde van 295 Nm.

VERGELIJKING VAN DE METHODES

De twee grafieken laten heel duidelijk de gelijkenissen èn de verschillen zien tussen de twee methodes. Wat opvalt is dat zodra een noodstop wordt uitgevoerd tussen de 30 en 130 graden, er  nauwelijks verschil is tussen de grootte van de krachten en momenten, terwijl buiten dit gebied deze waarden juist significant van elkaar verschillen. Het feit dat met NEN 6786 zo een hoge kracht in de trek-duwstang wordt berekend, komt doordat het moment op de motoras volgens deze methode over een relatief groot gebied een hoge waarde heeft (tussen 10 en 160 graden ligt deze waarde boven de 180 Nm). De oorzaak hiervan is weer terug te leiden naar de massafactor, die hetzelfde verloop heeft. Het lijkt er op dat de massafactor juist gedefinieerd is voor het bepalen van het maximale moment (in dit geval is dit tussen de 30 en 130 graden), maar minder geschikt is voor de gehele beweging. Vooral bij bewegingswerken met een sterk veranderlijke overbrengverhouding, zoals bij dit soort bewegingswerken het geval is, kan het gebruik van de algemene rekenregels in extreme standen leiden tot onnauwkeurigheden in de resultaten. Tevens is in het dynamisch model de invloed van het verende element in de trek-duwstang meegenomen in het bepalen van de optredende belastingen, wat niet het geval is bij de methode volgens NEN 6786. Door gebruik te maken van dynamische simulaties is meer inzicht verkregen in het verloop van de optredende belastingen en het bepalen van de maximale optredende waarden, wat een positieve invloed kan hebben bij het (her)berekenen van bewegingswerken van beweegbare bruggen. Mogelijk kan een reductie worden gehaald van ruim 40%, waarbij als kanttekening vermeld moet worden dat het dynamisch model binnenkort gevalideerd zal worden aan de hand van praktijktesten.

BEWEGINGSWERK

Beide spoorbruggen worden geopend en gesloten via een zogenoemd panamakrukmechanisme. Het panamawiel wordt via een open tandwieloverbrenging en een tandwielkast aangedreven door een ongeregelde elektromotor. De kruk van het panamawiel is verbonden aan een zogenoemde trek-duwstang. Via de trek-duwstang wordt de bewegingsarm aangedreven die aan de brug vastzit.
In de gesloten en geheel open positie van de brug staan de arm van het panamawiel en de werklijn van de trek-duwstang in elkaars verlengde. Hierdoor heeft een rotatie van het panamawiel in deze standen nauwelijks rotatie van het brugval tot gevolg. Het brugval wordt op deze wijze langzaam versneld en vertraagd. Dit mechanisme is tot de jaren ’80 (en wordt door ProRail nog steeds) toegepast bij bewegingswerken die aangedreven worden door een ongeregelde elektromotor.

sep 05 07

TREK-DUWSTANG

In de trek-duwstang is een veer geplaatst. Met een verend element in de aandrijving kan een snelheidsverschil tussen de brug en de aandrijving worden opgevangen. Tevens kan met de veer (een deel van) de kinetische energie van de brug omgezet worden in veerenergie als er een noodstop wordt uitgevoerd. De dubbelwerkende veer is uitgevoerd als een stapeling van schotelveren en laat toe dat de trek-duwstang zowel korter als langer kan worden. De veer is voorgespannen zodat deze zich bij een normale bewegingscyclus van de brug gedraagt als een star element. De indrukking van de veer is beperkt tot 50 mm.

Download hier het artikel in pdf-formaat logo pdf

Restauratie smeedijzeren kettinghangbrug uit 1824 voltooid

Auters: Ine Wouters & Michael de Bouw, Architectural Engineering Lab, Vrije Universiteit Brussel

sep 04 01

Het kasteelbrug je dat in 1824 door ingenieur Vifquain in België gebouwd werd, is vandaag de oudste bestaande smeedijzeren kettinghangbrug op het Europese vasteland. Na haar bescherming in 1981 werd ze gerestaureerd en in 2012 terug voor het publiek opengesteld.

sep 04 02

Opdrachtgevend bestuur Gemeentebestuur Kruibeke
Subsidiërende overheid Vlaamse Gemeenschap en Provincie Oost-Vlaanderen
Adviserende partij Vrije Universiteit Brussel
Stabiliteit Ney & Partners
Hoofdaannemer Herbosch-Kiere
Kostprijs der werken 295.000 euro (excl. BTW)
Bouwjaar 1824 + 2012

sep 04 03

De waterburcht Wissekerke, gelegen in het dorp Kruibeke-Bazel ten zuiden van Antwerpen, werd in het begin van de 19de eeuw opgesmukt met een sierbrug op het moment dat de kasteelheer Vilain XIV een Engelse tuin aanlegde. De sierbrug werd ontworpen door de Brusselse ingenieur J.B. Vifquain (1789-1854). Voor hem was dit een nevenproject want deze ingenieur, die sinds 1814 werkte voor de dienst Waterstaat, spitste zich toe op kanalen, wateren en bossen en zou later beschouwd worden als één van de belangrijkste vernieuwers in dit domein. In 1825 kreeg hij de titel ‘hoofdingenieur 1ste klasse door Koninklijk Besluit’.

sep 04 04

KLEIN IN OVERSPANNING, TOCH GROOTS

De privé voetgangersbrug die Vifquain ontwierp was geïnspireerd op de hangbruggen die op dat moment in Engeland gebouwd werden: een hangketting, opgebouwd uit oogstaven, wordt tussen twee gietijzeren kolommen gespannen en het brugdek wordt eraan opgehangen. De andere in gebruik zijnde techniek was die van de gevlochten kabel die vooral in Frankrijk en in Amerika gebruikt werd. De  meeste bruggen uit die tijd zijn ondertussen verwoest door de stroming, gebombardeerd of afgebroken. En zo is de brug in Kruibeke-Bazel tegenwoordig de oudst nog bestaande hangbrug met smeedijzeren kettingen op het Europese vasteland. Enkel in Engeland zijn er nog enkele oudere exemplaren: de Union Chain Bridge, met een overspanning van 137 m, die in 1820 ontworpen werd door Samuel Brown is wereldst oudste nog in gebruik zijnde kettinghangbrug. In 1981 wordt de brug onder besluit nr. 1646 beschermd door de Koninklijke Commissie van Monumenten en Landschappen  omwille van zijn industrieel-archeologische waarde. In de jaren 1990 wordt de brug gesloten voor het publiek. In 2006 koopt de gemeente Kruibeke-Bazel het park en de brug aan (het kasteel was al in haar bezit) en onderneemt stappen om deze te restaureren, onder leiding van architect Marc Lauwers. De Vrije Universiteit Brussel, Vakgroep Architectonische Ingenieurswetenschappen, wordt aangesteld om de restauratie te begeleiden. In 2007 worden door hen verschillende restauratieopties voorgesteld en in 2008 wordt ingenieursbureau Ney & Partners aangesteld voor de uitwerking ervan. Na een openbare aanbesteding wordt aannemer Herbosch- Kiere (Eiffage) aangeduid en in 2011 gaan de werken van start. Op 27 mei 2012 wordt de brug feestelijk geopend.

sep 04 05

VERZOENING OUD EN NIEUW

Hoewel materiaalproeven van het historisch smeedijzer aantoonden dat het om een sterk smeedijzer ging, was de draagcapaciteit van de oorspronkelijke private kasteelbrug tien maal kleiner dan de eisen die tegenwoordig gesteld worden aan een openbare voetgangersbrug, gelegen in een publiek park. Gezien versteviging van de draagstructuur aanleiding zou geven tot drastische veranderingen en gezien het houten brugdek en de onderstructuur in het verleden al vervangen waren, werd beslist om een nieuwe brug tussen de oorspronkelijke hangers van de historische brug te plaatsen. Zo kon voldaan worden aan zowel het behoud van alle historische elementen als het verhogen van het draagvermogen. Om de historische hangbrug tot zijn recht te laten komen, moet de nieuwe brug zo slank  mogelijk uitgevoerd worden. Indien de nieuwe kokerbrug tussen de twee landhoofden opgelegd wordt, en dus 21 meter overspant, wordt de brugkoker te hoog in vergelijking met het oorspronkelijke brugdek. Daarom veranderde Ney & Partners het structureel concept. Ze deelden het brugdek op in drie delen, waarvan de twee uiterste delen, elk 5 meter lang, ingeklemd werden in het landhoofd aan de hand van twee gelaste HEM-liggers. Deze liggers worden ingebetonneerd in een funderingsmassief dat via 4 micropalen verankerd zit in de ondergrond. Anderzijds is er het centrale deel, 11 meter lang, dat via twee ronde inox staven glijdend verbonden wordt tussen elk van de vaste delen. Aan beide zijden van het vaste brugdek is een uitzettingsvoeg van 10 mm voorzien. De doorsnede van de koker is driehoekig: het middelste punt is 500 mm hoog en verkleint naar de zijden van de brug tot 180 mm, de hoogte van het oorspronkelijke brugdek. De vorm van de koker en de manier waarop de krachten overgedragen worden naar de oevers, zorgen ervoor dat de koker extreem slank is voor zijn overspanning. Ook de kleurkeuze draagt bij tot het belichten van de historische brug. Hoewel de brug de laatste jaren volledig in het wit geschilderd was, is er bij de restauratie voor de oorspronkelijke kleuren gekozen: groen en blauw. En door de nieuwe kokerbrug in een grijstint te schilderen, verdwijnt ze als het ware in haar eigen schaduw.

sep 04 06 sep 04 07

UITVOERING

Tijdens de restauratiewerken werd de smeedijzeren hangketting losgemaakt van de gietijzeren portieken en naar de oever verplaatst, waar ze verder behandeld werd: stralen van de brug, rechten van gebogen elementen, toevoegen van ontbrekende elementen en tot slot aanbrengen van de beschermende coating. De gietijzeren elementen werden naar het atelier van de aannemer gebracht en daar gereinigd, hersteld en gecoat. Ondertussen werden de micropalen geboord, de landhoofden hersteld en werd het nieuwe brugdek geplaatst. Vervolgens werden de gietijzeren portieken terug geplaatst en de historische brug terug van de oever naar zijn oorspronkelijke positie gehesen.

sep 04 08 sep 04 09

sep 04 10

OUDE DETAILS, TIJDELIJK ZICHTBAAR

Hoewel er tijdens het vooronderzoek veel aandacht ging naar de verbindingen tussen de afzonderlijke elementen, bleven verschillende vragen onbeantwoord, omdat de opeenvolgende verflagen en de roest de detaillering verborg. Bij het loskoppelen van de historische brug van de gietijzeren portieken werden de boutverbindingen voor het eerst zichtbaar. Ook het zandstralen van de smeedijzeren elementen legde nieuwe details bloot. Zo werd plots zichtbaar dat de staven van de handleuning uit kortere staven bestonden die aan elkaar verbonden waren met metalen pinnen, geïnspireerd op houtverbindingen. Daarnaast werden er ook merktekens op de brugdelen ontdekt, die vergelijkbaar zijn met de telmerken die gebruikt worden bij houtconstructies. Deze merktekens worden aangebracht in het metaalatelier waar de smeedijzeren elementen van de brug gemaakt worden en in elkaar gepast. Voor hun demontage worden ze gemerkt zodat de constructie op de uiteindelijke site weer gemakkelijk in elkaar gezet kan worden. We treffen zowel Romeinse cijfers (I, V, X) , Arabische cijfers (0,1, …9) en speciale tekens aan. Een ander belangrijk constructiedetail dat tijdens de  renovatiewerken aan het licht kwam, is de opbouw van de fundering. In die periode werd de trekstaaf in de ondergrond verankerd door in de ondergrond een zwaar tegengewicht te voorzien. Voor deze  brug werd het landhoofd in baksteen uitgevoerd en werd de massa van dit landhoofd als tegengewicht gebruikt. Deze verankering was nog in zeer goede staat. De smeedijzeren ankers waren beschermd door ze te omwikkelen in een doek dat in een bitumenachtige pasta was gedrenkt. Na bijna tweehonderd jaar bleek deze bescherming nog steeds zijn taak te vervullen.

sep 04 11 sep 04 14

sep 04 12

sep 04 13

Download hier het artikel in pdf-formaat logo pdf

sep 03 01Auteur: ing. Theo Reijnen, SAAone.

Na 15 jaar zijn er in Nederland weer bruggen volgens de vrije uitbouwmethode gerealiseerd: de nieuwe Waalbrug bij Nijmegen en de brug over het Amsterdam-Rijnkanaal. Was de know-how nog wel aanwezig in Nederland? Door samenwerking met bedrijven als Doka en Duitse aannemingsbedrijven is die uitvoeringskennis weer op het benodigde niveau gebracht. Vooral de ingewikkelde maatvoering verdient veel waardering. De ARK-brug is in het eerste kwartaal van 2016 gereed gekomen. Voor de begrippen Kokerbrug – Uitbouwbrug – Uitbouwwagen – Hamerstuk, zie ook www.bruggenlexicon.nl
Dit artikel is een bewerking door de redactie van een artikel dat al eerder verscheen in het vakblad Betoniek (2015-4).

De nieuwe wegverbinding Schiphol-Amsterdam- Almere (SAA) kruist het Amsterdam-Rijnkanaal iets ten zuiden van de bestaande Muiderbrug (zie fig. 2). De nieuwe brug is onderdeel van de aangepaste verbinding van de A9 naar de A1. Deze aanpassing is noodzakelijk vanwege de verbreding van de A1 en de aanleg van een wisselbaan. De brug bestaat uit twee aanbruggen en een hoofdoverspanning. In feite bestaat de brug uit drie naast elkaar gelegen delen: de zuidelijke brug van 17 m breed, de middelste brug van 11 m breed en de noordelijke brug van 21 m breed (fig. 3). In totaal zijn er negen rijstroken: vier rijstroken voor het verkeer van de A1 naar de A9 (in westelijke richting), drie rijstroken voor het verkeer van de A9 naar de A1 (in oostelijke richting) en een tweestrookswisselbaan.

sep 03 02 sep 03 03

AMBITIEDOCUMENT

Het project is uitgevoerd door het Consortium SAAone op basis van een DBFM-contract. In het ambitiedocument van de opdrachtgever stond een aantal belangrijke eisen. Zo mocht de nieuwe brug niet de ruimtelijke concurrentie aangaan met de huidige Muiderbrug en moest de brug de ruimtelijke context in zijn waarde laten. Dit betekende onder meer dat een opbouw boven de brug, zoals bij de naastgelegen Muiderbrug (een tuibrug), niet tot de mogelijkheden behoorde. Wel moest de nieuwe brug duidelijk een familielid worden van de Muiderbrug. Hierdoor is de vlakke detaillering van de fietsbrug naast de Muiderbrug overgenomen.

sep 03 04

Keuze voor brugtype in de tenderfase

De eisen uit het ambitiedocument, gekoppeld aan de vereiste rijbaanindeling, leverde een aantal mogelijke oplossingen (fig. 4):
· stalen kokerbrug;
· hybride kokerbrug van staal en VVK;
· betonnen kokerbrug (met de hoofdoverspanning in vrije uitbouw);
· aanbruggen in prefab beton en een stalen hoofdoverspanning;
· aanbruggen in situ beton en een stalen hoofdoverspanning;
· aanbruggen in situ beton en een stalen hoofdoverspanning met betondek.
Voor het maken van de uiteindelijke keuze is in de tenderfase een matrix van alle voor- en nadelen opgesteld, waarbij ook de onderhoudstermijn is betrokken.
De conclusie was dat een voorkeur uitging naar drie, naast elkaar liggende, betonnen kokerbruggen. Hiervan zijn de twee buitenste kokers tweecellig en de middelste ééncellig. (fig. 3). Deze oplossing voldoet functioneel, past binnen het ambitiedocument en is het meest economisch. In de tenderfase is gekozen voor een uitvoering met aanbruggen gebouwd op een ondersteuningsconstructie en een hoofdoverspanning in vrije uitbouw. De bouw werd daarbij gerealiseerd door op het einde van de aanbruggen de uitbouwwagens op te bouwen en vanuit daar het gedeelte boven water te realiseren. In deze fase werd uitgegaan van een lengte van de hoofdoverspanning van 142 m en twee zijoverspanningen van 45 m. Het ontwerp ging uit van éénzelfde constructiehoogte van 6 m boven de pijlers en over de gehele lengte van de aanbruggen. De constructiehoogte in het midden van de hoofdoverspanning zou 2,75 m bedragen.

sep 03 05

Keuze voor brugtype na gunning

LENGTE AANBRUGGEN
Na de gunning in 2012 is de keuze voor het type brug opnieuw beschouwd. De betonnen kokerbrug stond daarbij niet ter discussie, wel de wijze van uitvoering. De architect wilde de parabolische vorm van de onderrand van de hoofdoverspanning terugzien boven het land. Dat wil zeggen dat ook de onderrand van de aanbruggen in hoogte moest verlopen. Verder bleek dat ter plaatse van de landhoofden aan beide zijden een grondverbetering moest worden uitgevoerd tot circa NAP -8 m. De damwand langs het kanaal en de achterliggende dijk aan de westzijde van het kanaal zijn primaire waterkeringen en aan de oostzijde van het kanaal liggen twee hoofdleidingen voor stadsverwarming. Bij de gekozen uitvoering met aanbruggen van 45 m kwamen zowel deze waterkering als de leidingen in het gedrang. Door de aanbruggen langer te maken, zijn deze problemen en risico’s vermeden.

UITBOUWEN VANAF DE AANBRUGGEN
De keuze hiervoor betekent dat de landhoofden eerder zouden moeten worden gebouwd. Immers, landhoofden en pijlers moeten dan gereed zijn voordat de aanbruggen kunnen worden gerealiseerd. Dit  was niet wenselijk: vanwege de te verwachten zettingen die volgden uit de terpen van 12 tot 14 m ter plaatse van de landhoofden, bepaalde de bouw van de landhoofden de startdatum van het uitbouwgedeelte.
De bouw van de brug kwam daarmee op het kritieke pad van de SAA-projectplanning. In de voorbereidingsfase, begin 2013, is daarom een aantal alternatieven bekeken. Voor het oplossen van de raakvlakken met de leidingen en de waterkering, was het afdoende de aanbruggen te verlengen van 45 m naar ca. 60 m. Het probleem van de planning bleef daarmee echter bestaan. Om dit op te lossen, is ook de variant met een symmetrische uitbouw vanaf de pijlers beschouwd. Na de eerste, globale technische uitwerking is er een vergelijk gemaakt (in kosten en hoeveelheden beton, wapeningsstaal, voorspanstaal) tussen het ontwerp in de tenderfase en de nieuwe variant. Dit verschil bleek gering. Maar in de nieuwe variant was het wel mogelijk de aanbruggen in hoogte te laten verlopen en was de start van de uitbouw onafhankelijk van de bouw van de landhoofden. Deze landhoofden en aanzetstukken hoefden pas op zijn vroegst gereed te zijn als de uitbouwbrug was gerealiseerd. Hierdoor kreeg de bouw van de brug een veilige tijdsmarge in de totale SAA-projectplanning.

DEFINITIEVE KEUZE
In maart 2013 is definitief de keuze gemaakt de bruggen geheel volgens de uitbouwmethode uit te voeren. De hoofdoverspanning bleef 142 m, de zijoverspanningen werden 71 m (zie fig. 5). De constructiehoogte boven de pijler werd verhoogd tot 6,25 m om in de uitbouwfase onder de uitbouwwagens de minimaal vereiste doorvaarthoogte van 9,30 m te verkrijgen en om met de bovenzijde van de brug binnen de maximale hoogte uit het Tracébesluit te blijven. De constructiehoogte in het midden van de overspanning en ter plaatse van de landhoofden bedraagt 2,75 m. Na de eerste globale berekeningen is vervolgens de betonsterkteklasse vastgesteld op C 70/85. Door de keuze voor hogesterktebeton kon de constructiehoogte worden gerealiseerd. De hiermee verkregen gewichtsreductie biedt voordelen omdat het eigen gewicht een aanzienlijk deel van de belasting uitmaakt. Hierna is het definitieve ontwerp gemaakt, inclusief het vaststellen van de hoeveelheden wapening en voorspanning.

sep 03 06

sep 03 07 sep 03 08

sep 03 09

sep 03 10

UITWERKING VRIJE UITBOUWMETHODE

Direct na de bepaling van de hoofdmaatvoering is vrij snel de definitieve lengteverdeling van de brug vastgesteld. Op de pijlers aan de weerszijden van het kanaal werd een hamerstuk gerealiseerd van 12,5 m lang, gebaseerd op de minimaal benodigde lengte voor het plaatsen van twee uitbouwwagens (fig. 6). Aan dit hamerstuk werden vervolgens in beide richtingen symmetrisch zeven moten met een lengte van 4 m gebouwd en daarna zeven moten van 5 m (fig. 7). Vanuit elk hamerstuk werd dus in beide richtingen 63 m uitgebouwd. Met een sluitstuk in het midden van 3,5 m kon de brug worden gesloten. De keuze voor de evenwichtsconstructie tijdens de uitbouw was complex. Uit het tracé volgde een niethaakse kruising van de brug met de pijlers. Hierdoor was het niet mogelijk aan beide zijden van de pijler hulpkolommen op de pijlervoet te plaatsen. Hiervoor was er, zeker aan de westkant, te weinig ruimte aan de kanaalzijde. De hulpkolommen zouden veel te dicht op de pijler komen te staan, waardoor voor het opnemen van het uitkragingsmoment tijdens de bouw, te grote krachten in de kolommen zouden ontstaan. Er bleef maar één mogelijkheid over en dat was de evenwichtsconstructie enkelzijdig aan de landzijde van de pijler plaatsen (zie fig. 8). Omdat de trekkrachten in deze evenwichtsconstructie na vier uitbouwmoten te groot zou worden, is er een tweede hulpsteunpunt gemaakt onder de derde moot aan de landzijde. Zodra de uitbouwwagens van moot drie naar vier gingen, is de kolom onder moot drie geplaatst en kon de kolom onder het hamerstuk worden verwijderd.

sep 03 11

UITBOUWWAGENS

sep 03 12

Bij het maken van de planning voor de uitvoering van de brug is de keuze voor het aantal uitbouwwagens uitgebreid beschouwd. Met twee wagens was de planning niet realiseerbaar. De keuze ging daarom over de inzet van vier of zes uitbouwwagens. Het bouwen met vier wagens zou in de cyclus zorgen voor meer regelmaat, het bouwen met zes wagens had duidelijk voordelen voor de  totaalplanning. Met beide opties nog open, zijn bij verschillende leveranciers de aanvragen voor de inzet van de wagens gedaan. De opdracht ging uiteindelijk naar Doka, waarbij gekozen is voor de uitvoering met zes wagens (fig. 9). Voor deze keuze gold een aantal redenen. De wagens van Doka kennen een ver doorgevoerde modulaire opbouw (fig. 10). Dit leidt tot een gewichtsbesparing (110 ton in plaats van 140 ton). In de berekening voor de bouwfase hoefde dus ook met minder gewicht te worden gerekend. Verder zijn deze wagens door hun opbouw eenvoudiger aan te passen bij omzetting naar een andere brug. Met de keuze van zes wagens ontstond bovendien ‘meer rust’ in de totaalplanning. Het halen van een cyclus van zes moten per week legde wel meer druk op de planning, maar dit nadeel woog niet op tegen het voordeel van de snellere uitvoering. Bij de planning is de keuze gemaakt de zuidelijke brug zo snel mogelijk gereed te maken en deze te gebruiken voor de aanvoer van materiaal voor de middelste en noordelijke brug. De uitbouw is daarom verdeeld in twee fasen. De inzet van de zes wagens zag er als volgt uit:
Fase 1 uitbouw noordelijke brug vanaf pijler oostzijde (2 wagens); uitbouw zuidelijke brug vanaf pijler oost- en westzijde (4 wagens);
Fase 2 uitbouw noordelijke brug vanaf pijler westzijde (2 wagens); uitbouw middelste brug vanaf de pijler oostzijde en westzijde (4 wagens).

UITBOUWCYCLUS

Veelal is de planning voor een uitbouwbrug gebaseerd op een weekcyclus. Ook hier is geprobeerd deze cyclus te realiseren, maar dit bleek in de praktijk lastiger dan gedacht. Zoals met elke uitbouwbrug was er sprake van een aanloopperiode. Daarna was vooral de voortgang van de vlechter bepalend, temeer omdat er heel veel wapening in de brug zat en de vorm van de wapening lastiger was dan anders: de lassen van de wapening verspringen meer en de voorspanverankeringen in de wanden zijn lastig uit te voeren. Bij het uitbouwen is het helaas niet een kwestie van het inzetten van extra vlechters: hier is simpelweg de ruimte niet voor! Men staat elkaar dan meer in de weg, waardoor het eerder vertragend dan versnellend werkt. Na de aanloopperiode zag de principe uitbouwplanning er als volgt uit:
Dag 1 ontkisten spankoppen; spannen langs-/ dwarsvoorspanning; verder ontkisten; verschuiven railbalken; verrijden wagens; 1e wagen vooruit verplaatsen en afstellen, kopschotten plaatsen.
Dag 2 start vlechtwerk 1e wagen; 2e wagen vooruit verplaatsen en afstellen; kopschotten plaatsen; bij 1e wagen binnenbekisting naar buiten plaatsen;
Dag 3 start vlechtwerk 2e wagen; bij 1e wagen start vlechtwerk dek; aanbrengen voorspanankers en omhullingsbuizen; aan het einde van de dag binnenbekisting 2e wagen naar buiten brengen; Dag 4 start vlechtwerk 2e wagen; aanbrengen voorspanankers en omhullingsbuizen; vlechten bovennet dek 1e en 2e wagen; schoonmaken 1e wagen; Dag 5 schoonmaken 2e wagen; nalopen alle verankeringen van uitbouwwagens; stortgereed maken; storten en afwerken beton; nabehandeling en afdekken met isolatiedekens. Deze planning lijkt op het eerste gezicht realiseerbaar. Maar het gaat om grote hoeveelheden: bij de eerste, grote moten is in drie dagen tijd 22 ton wapening per moot verwerkt! Afhankelijk van bijvoorbeeld extra spannokken, hoeveelheid wapening en de weersomstandigheden, was op sommige momenten aanpassing nodig en moest er op zaterdag en een enkele keer zelfs op zondag worden gewerkt. Zo konden bijvoorbeeld bij windkracht 5-6 de torenkranen niet meer draaien en  stagneerde de aanvoer van materiaal. Vanwege de steeds wijzigende doornede, wijzigen de werkomstandigheden ook voortdurend en daarmee ontstond ook druk op de planning. Omdat de eerste moot 6,25 m hoog is, moesten voor alle wanden vlechtsteigers worden gebouwd en weer afgebroken. Vanaf moot 10 wordt de hoogt steeds krapper en was het onder de bekisting van het dek een beetje ‘kruip
door, sluip door’. Verder gold dat waar spannokken komen voor de continuïteitsvoorspanning, de binnenbekistingen voor de wanden moesten worden ingekort. Een moot verder werden ze weer verlengd.

sep 03 13

‘RUST IN DE TENT‘

Het realiseren van een planning is een verdienste van de samenwerking tussen verschillende disciplines. Bij een uitbouwbrug is ‘LEAN-plannen’ een absolute must en moeten de medewerkers van de verschillende bedrijven het op de werkvloer echt samen doen. Bovendien is ‘rust in de tent’ essentieel. Dankzij de inzet van de medewerkers van Van Noordenne (vlechter), DSI (voorspanning) en SAAone zijn de werkzaamheden in zeer goede harmonie verlopen.

MAATVOERING

Bij het ontwerp van een uitbouwbrug zijn de bepaling van de definitieve hoogtelijn en het proces om deze lijn te bereiken, uitermate belangrijk. Krimp en kruip van het beton spelen hierbij een grote rol. Tijdens de bouw verandert de hoogteligging van de gerealiseerde moten voortdurend. De maatvoering is dan ook een essentieel onderdeel van het proces. Voor deze brug was de maatvoering extra complex. In tegenstelling tot nagenoeg alle andere uitbouwbruggen in Nederland, is deze brug horizontaal gebogen met voor elk van de drie afzonderlijke bruggen ook nog eens een afwijkende straal. Daar komt nog bij dat de wanden van het dek onder een hoek staan. Dit alles leidt ertoe dat niet alleen de hoogte, maar ook de horizontale positie van de constructie goed moet kloppen. Om dit doel te bereiken is er tijdens de realisatie van de brug permanent een maatvoeringsteam aanwezig. Voor de maatvoering van de brug zijn bij de start enkele basispunten uitgezet met GPS. Vervolgens is de maatvoering uitgevoerd met een ‘total station’: een instrument dat aan de hand van een 3D-maatraster een bouwdeel voortdurend kan positioneren. Voor elk meetpunt is naast de horizontale x- en y-maatvoering ook de overhoogte in verticale z-richting in de bouwfase berekend. Hierbij zijn de temperatuursinvloeden, doorbuiging van de bekisting en zetting van de uitbouwwagen meegenomen. Daarbij werd voor de eerste maatvoering gebruik gemaakt van een ‘total station’, terwijl de exacte hoogtemaatvoering met een elektronisch waterpasinstrument geschiedde. Voor de hoogtemaatvoering is een referentiepunt op het hamerstuk gebruikt. De maatvoeringvan dit referentiepunt ten opzichte van de meetgrondslag is continu gemonitord.
Aan de hand van deze gegevens is de bekisting voor elke nieuwe moot afgesteld en zijn de kopschotten op de juiste plaats gemonteerd. Na het verrijden van de uitbouwwagen is de bekisting op de  juiste maatvoering afgesteld. Dit is gecontroleerd direct vóór en na het storten van de betonspecie. De verkregen controlegegevens zijn meegenomen bij de bepaling van de maatvoering voor de volgende moot. In totaal zijn er per moot 8 à 10 essentiële punten gemaatvoerd. Na het storten van een moot zijn boven in het dek drie bouten geplaatst en ingemeten. Deze zijn gebruikt om tijdens de bouw de maatvoering van de totale brug tekunnen bewaken. Direct na het sluiten van een brug en het aanbrengen van de continuïteitsvoorspanning (fig. 11) wordt de brug opnieuw ingemeten, in een raster van circa 3 bij 3 meter. De verkregen maatvoering wordt vergeleken met het oorspronkelijke, theoretische model. Hiermee wordt vastgesteld in hoeverre de schampkanten, randelementen en de hoogte van  het asfalt alsnog moeten worden aangepast. Daarna wordt de maatvoering voor de prefab randelementen uitgezet en kan de afbouw verder worden gerealiseerd. Zoals eerder aangegeven, is er tijdens de bouw permanent een maatvoeringsploeg aanwezig geweest. Steekproefsgewijs zijn de maatvoeringen nog gecontroleerd door een derde partij. Het maatvoeren en consequent controleren, vraagt met het bouwen met zes wagens tegelijk nogal wat inzet. Deze inzet heeft zijn waarde echter bewezen: de zuidelijke brug is in juni 2015 zonder noemenswaardige correctie gesloten. Ook de noordelijke en middelste brug hebben de theoretische lijn keurig gevolgd en zijn probleemloos tot één geheel gemaakt.

sep 03 14

BETONTECHNOLOGISCHE ASPECTEN VAN EEN VRIJE UITBOUWBRUG

Er worden nogal wat eisen gesteld aan het beton dat voor vrije uitbouwbruggen moet worden toegepast. Uiteraard dient de vereiste sterkte-, milieu- en uitvoeringsklasse worden vastgesteld. Ook de eis  van een 100-jarige levensduur kent zo zijn voorwaarden ten aanzien van het initieel chloride-gehalte en de gewenste dooizout- en vorstresistentie van bindmiddeltype, toeslagmateriaal en hulpstoffen.
Thermische en hygrische scheurvormingsrisico’s worden bepaald. In de projectgebonden mengselcodelijst staan voor alle toe te passen betonsoorten in een project uitgebreide prestatiecriteria aangegeven. Te denken valt aan E-moduli en autogene krimp- en kruipcoëfficiënten. De verwerkbaarheid van de betonspecie is een essentiële eigenschap: de specie moet tenminste 45 minuten verpompbaar zijn, onder alle weersomstandigheden en ook verwerkbaar zijn bij alle wapeningsdichtheden. Bij aflevering is altijd op locatie een controle op de verwerkbaarheid uitgevoerd.  Ten behoeve van het ontkisten en voorspannen zijn eisen geformuleerd rond de vereiste druk- en splijtsterkteniveaus na 24 en 48 uur. Daarnaast moeten esthetische aspecten, zoals uniformiteit van kleur en textuur worden geformuleerd en bewaakt, waardoor sommige moten later ontkist zijn dan strikt nodig was.
Het monitoren van het verhardingsproces met rijpheidscomputers en thermokoppels is een belangrijke maatregel om het tijdstip van ontkisten en voorspannen te bepalen, om de prestatie van de betonmengsels te kunnen volgen, en om eventueel te isoleren, te koelen of op te warmen. Door het volgen de temperatuursontwikkeling in de tijd kan ook de scheurgevoeligheid van onderdelen worden   voorspeld. Al met al hogeschool-betontechnologie, waarin dit project, en in het algemeen Nederland, hoog scoort.

Download hier het artikel in pdf-formaat logo pdf

Auteurs: ir. Pieter van Lierop (ontwerpleider SAAone), ir. Walter Langedijk (hoofdconstructeur SAAone)
en ir. Britte van Kortenhof (constructeur SAAone), allen werkzaam bij Iv-Infra.

sep 02 01 sep 02 02

Het project SAA – A1/A6 Diemen – Almere Havendreef is onderdeel van de grootschalige verbreding van de corridor Schiphol – Amsterdam – Almere. Sinds een aantal jaar is de opdrachtgever  Rijkswaterstaat de snelwegen op dit traject aan het uitbreiden met als doel om de huidige filevorming te minimaliseren. Tegelijkertijd verbetert Rijkswaterstaat de leefbaarheid van het gebied. De werkzaamheden worden uitgevoerd op basis van een DBFM-contract. Dit betekent dat het bouwconsortium SAAone – een combinatie van VolkerInfra, Boskalis, Hochtief en DIF – verantwoordelijk is voor het ontwerp, de bouw, de financiering en het onderhoud. De looptijd van het contract is 30 jaar.

sep 02 03

Onderdeel van het project is de nieuwe spoorbrug over de snelweg A1, in de buurt van verkeersknooppunt Muiderberg. Omdat de A1 op deze locatie zal worden uitgebreid tot 16 rijstroken, moet het bestaande betonnen spoorwegviaduct – dat de weg onder een hoek van 30° kruist – worden vervangen door een nieuwe spoorbrug. Eén van de belangrijkste eisen voor de nieuwe brug is om deze met één enkele overspanning uit te voeren, waardoor de onderliggende rijstroken in de toekomst kunnen worden aangepast. Daarnaast heeft de spoorbeheerder ProRail gesteld dat het alignement van de spoorlijn niet mag worden gewijzigd en de hinder van het wegverkeer, alsmede het treinverkeer moet worden teruggebracht tot een minimum tijdens de bouwfase. Zo zijn er slechts twee korte buitendienststellingen van het spoor (van maximaal 52 uur en maximaal 120 uur) en slechts twee keer een afsluiting van de rijweg (voor het verrijden van de spoorbrug maximaal 16 uur en voor het  slopen van de oude brug en intrekken van de nieuwe spoorbrug één keer een weekend ernstige hinder: weekendafsluiting in één rijrichting en 8 uur volledige afsluiting andere rijrichting) toegestaan.
Om aan deze eisen te kunnen voldoen, lag tijdens het ontwerpproces de focus op een slimme assemblage- en montagemethode. Door het vormen van een integraal ontwerpteam vanaf de start van het project, waarin alle benodigde kennis (m.b.t. constructie, spoor, architectuur, fabricage en geluidsemissie) werd opgenomen, is het gelukt om één van de grootste stalen spoorboogbruggen in Europa te realiseren.

sep 02 04

BOUWMETHODE

De aangewezen bouwmethode, zoals bedacht door de opdrachtgever, was een tijdelijke bypass van de spoorlijn parallel aan de bestaande spoorbrug. Zo kan de bestaande brug worden afgebroken en de nieuwe brug direct op de bestaande positie worden gebouwd. Het nadeel van deze methode is het feit dat de treinen gedurende de gehele periode van de bouw met beperkte snelheid moeten rijden, wat leidt tot extra hinder voor het treinverkeer. Een variantenstudie leidde tot een alternatieve bouwmethode met minder verkeershinder. Daarbij wordt de bestaande brug in bedrijf gehouden, terwijl de nieuwe brug wordt geassembleerd langs de snelweg en evenwijdig aan de spoorlijn. De brug (ca. 8.500 ton staal, met inbegrip van de wapening en bekisting van het betonnen dek) wordt met behulp van SPMT’s  in zijn geheel over de snelweg getransporteerd naar een tijdelijke positie parallel aan de huidige brug. Om de nieuwe landhoofden te kunnen bouwen onder de bestaande spoorlijn, moeten tijdelijke hulpbruggen worden geplaatst.
Wanneer de nieuwe stalen brug boven de snelweg is geplaatst, wordt het betonnen dek gestort en worden het ballastbed en alle spoorvoorzieningen aangebracht. In een buitendienststelling van 120 uur wordt de oude brug gesloopt en de nieuwe brug (met dan een totaal gewicht van ca. 15.200 ton) op een schuifbaan naar zijn definitieve positie verschoven. Het gevolg van deze bouwmethode is dat de brug een overspanningslengte van minimaal 255 m moet krijgen opdat de landhoofden van de nieuwe brug achter de bestaande landhoofden kunnen worden gebouwd. Vanwege de grote lengte van de brug in combinatie met de vereiste slankheid van de hoofdliggers en bogen, zijn deze vervaardigd uit de staalsoort S460. Hierdoor kon het gewicht van de brug beperkt blijven en was het mogelijk om de brug over de snelweg te transporteren. De stalen brug is in delen geprefabriceerd in België. Om de verkeershinder zoveel mogelijk te beperken, werd besloten het transport van de prefab delen naar de bouwplaats in de nacht uit te voeren, zonder extra wegafsluitingen. Om dit mogelijk te maken, moest elk brugdeel (hoofdligger- en boogsectie) passen in een envelop van 3 m x 4 m x 20 m en niet meer wegen dan 80 ton. De booggeboortes waren groter dan de envelop en zijn via het water aangevoerd tot de Hollandse Brug en met een speciaal transport naar de bouwplaats gereden.

sep 02 05

BRUGONTWERP

In de tenderfase van het project zijn diverse boog- en hangerconfiguraties van de brug onderzocht. Samen met de architect Zwarts-Jansma en staalbouwer Victor Buyck is gekozen voor een boogbrug  met twee parallelle bogen die onder een hoek tegen elkaar leunen en op vier posities met elkaar zijn verbonden. De bogen bepalen het beeld uit de verte, het dek is ondergeschikt. De bogen steken daarom door langs het dek. Een duidelijk onderscheid tussen de kleur van de bogen en het dek versterkt dit beeld. Vanwege het feit dat de brug zich direct naast een woongebied bevindt, is ervoor gekozen om een dek met minimale geluidsemissie te maken. Het brugdek bestaat uit stalen dwarsdragers met een betonnen dek, voorzien van een ballastbed. Omdat de vereiste stijfheid van de brug maatgevend was, leidt een diagonale hangerconfiguratie tot een optimaler ontwerp dan een verticale hangerconfiguratie. Bovendien, het zware gewicht van het dek zelf reduceert de axiale drukkrachten in de diagonale hangers als gevolg van een ongunstige positie van de treinen. De diagonalen bestaan uit buisprofielen en zijn zodanig gedimensioneerd dat deze spanningsloos en zonder na te stellen in de constructie konden worden ingebouwd.

sep 02 06 sep 02 07

STAALSOORT S460

Zoals eerder aangegeven, was toepassing van de staalsoort S460 voor de hoofdliggers en bogen noodzakelijk. De keuze voor staalsoort S355 in combinatie met de vereiste slankheid van de brug zou leiden tot ontoelaatbare plaatdiktes en een 30% hoger transportgewicht. Volgens de huidige ontwerprichtlijn van ProRail is het echter niet toegestaan om staalsoorten hoger dan S355 toe te passen. Redenen hiervoor zijn de wens voor het verkrijgen van een robuuster brugontwerp en het beperken van het risico op lasfouten tijdens fabricageen herstelwerkzaamheden van de brug. Dit laatste heeft geleid tot het gebruik van S355 voor de relatief aanrijdgevoelige dwarsdragers van het dek. In overleg met ProRail is besloten om ten behoeve van een betere lasbaarheid thermomechanisch gewalst staal S460M/ML toe te passen en om tegelijkertijd een aantal strengere eisen te stellen aan de chemische samenstelling en mechanische eigenschappen van het materiaal. Het resultaat was een voor alle partijen acceptabel ontwerp, zowel in technische als economische zin, met een gewichtsbesparing van bijna 30%.

sep 02 08 sep 02 09

CONSTRUCTIEF ONTWERP

Eén van de meest kritische ontwerpaspecten betreft de lokale en globale stijfheid van de brug, en in het bijzonder de verplaatsingen ter plaatse van de voegovergangen van de brug. Ook het dynamisch gedrag van de brug tijdens een treinpassage was kritisch. Omwille van het verhogen van de stijfheid is gekozen voor het toepassen van diagonale hangers in plaats van verticale hangers, waardoor de boogbrug zich meer als een vakwerkligger gedraagt. Door het beperkte aantal boogkoppelingen zijn tweede-orde effecten voor de dimensionering van de bogen maatgevend. Bovendien is de lokale  stabiliteit van de boogdoorsnedes kritisch mede vanwege de kromming van de flenzen. Een studie leidde tot een optimale doorsnede van de boogsecties met een zestal trogverstijvers.

sep 02 10

DWARSDOORSNEDE VAN DE BOOG

De booggeboorte is een complex detail, zowel voor het ontwerp als de fabricage. Het ontwerp ervan is volledig geanalyseerd met behulp van een ANSYS FEM-model, waarbij alle plaatdelen en  lasverbindingen zijn gecontroleerd op sterkte, stabiliteit en vermoeiing. Tegelijkertijd is de goede bereikbaarheid van alle lasverbindingen onderzocht en zo nodig geoptimaliseerd.
Het profiel van vrije ruimte onder de brug, in combinatie met de eis dat passagiers vanuit de trein over de constructie moesten kunnen kijken, bepaalde de maximale constructiehoogte van de hoofdliggers. De knik in de buitenste lijfplaat is gekozen om de reflectie van het licht te breken, zodat de hoofdligger slanker oogt en bovendien voor het reduceren van de geluidemissie van de brug zorgt. De binnenste lijfplaat van de hoofdligger is voorzien van stiftdeuvels om de axiale krachten in de hoofligger en het betonnen dek te herverdelen. Omdat toepassing van S460 resulteert in een reductie van de trekstijfheid van de hoofdligger wordt het betonnen dek meer op trek belast. Om te kunnen voldoen aan de toets op scheurwijdte is het noodzakelijk om relatief veel wapening aan te brengen (ca. 600 kg/m3). Ook moet gebruik worden gemaakt van een speciaal soort lichtbeton dat in één keer gestort moet worden. De dwarsdragers hebben een lengte van 11,5 m en een constructiehoogte die varieert van 650 mm bij aansluiting hoofdligger tot 1000 mm in het midden van de brug. Omdat de totale constructiehoogte van het staalbetonnen brugdek beperkt is door de beschikbare ruimte tussen het spoor en de snelweg, is een hart-ophart afstand van 1,6 m gekozen om voldoende vermoeiingssterkte te verkrijgen. De diagonalen van de brug zijn vervaardigd uit buisprofielen. In tegenstelling tot kabels, hoeven kokerprofielen niet vervangbaar te zijn en hoeven de aansluitingen aan de hoofdliggers en bogen niet toegankelijk te zijn. De diameter van de  buisprofielen is 610 mm, benodigd vanwege het feit dat de diagonalen ook op druk kunnen worden belast bij een treinpassage. De diagonalen zijn niet momentvast verbonden aan de bogen en hoofdliggers. Via een schetsplaat, die door openingen in de flenzen van de hoofdliggers en boogsecties zijn gestoken, heeft de diagonaalaansluiting enige rotatievrijheid en is daardoor minder gevoelig voor vermoeiingsspanningen bij treinpassages en windtrillingen. Om de naleving van de luchtdichtheid van de kokers te handhaven, is een relatief dunne flexibele afsluitplaat aangebracht.

sep 02 11

WINDDYNAMICA

Bij het ontwerp van de spoorbrug is veel aandacht besteed aan wind- en verkeersdynamica. Voornamelijk vortex-excitatie van de slanke diagonalen werd als één van de grootste (dynamische) risico’s geïdentificeerd. Volgens de vortex-theorie kan, wanneer de loslaatfrequentie van de Von Karmanwervels gelijk valt met eigenfrequentie van de diagonaal, deze in trilling komen loodrecht op de windrichting met op den duur vermoeiingsschade tot gevolg.
De kans op trillingen van de diagonalen is sterk afhankelijk van de demping. Door de opdrachtgever was een demping voor de diagonalen van ds=0,001 voorgeschreven. Om de kans op trillingen te  verkleinen is daarbij gekozen voor een Scrutongetal (Sc) van de diagonalen groter dan 20. Dit leidde tot een diameter van 610 mm en een wanddikte van 55 mm. Aan de hand van de Eurocode NEN-EN 1991-1-4 is de vortexbelasting berekend en aangebracht op de diagonalen van het ANSYS-plaatmodel, zodat direct de juiste inklemmingsstijfheid, systeemlengte en spanningsverdeling in rekening werden gebracht. De diagonaalaansluitingen zijn daarbij zo ontworpen dat de vermoeiingsspanningen onder de cut-off limit blijven.
Aangezien de dempingmaat van de diagonalen onzeker is en er twijfels bestaan over de vortexberekening volgens de Eurocode, zijn extra beheersmaatregelen genomen gedurende het gehele proces, te beginnen in de ontwerpfase. In overleg met ProRail en de architect is besloten om voorzieningen in het ontwerp mee te nemen waaraan, na realisatie van de brug, externe trillingsdempers kunnen worden aangebracht. Door een soort van stalen kapstokken aan te brengen boven op de speciaal ontworpen bovenleidingsportalen, kunnen de viskeuze dempers de diagonalen in alle benodigde richtingen dempen. Om te bepalen of externe dempingsmaatregelen benodigd zijn, zijn na de assemblage van de staalconstructie metingen verricht om de werkelijke demping van de brug vast te stellen. Na de eerste metingen in december 2015 bleek de demping 15% lager te zijn dan aangenomen (ds= 0,00085), met een potentieel risico op trillingen als gevolg. Dit risico werd een paar weken later bevestigd toen twee diagonalen bij een bepaalde windkracht en windrichting hevig begonnen te trillen. Om vermoeiingsschade te voorkomen zijn de diagonalen toen direct met tijdelijke banden afgespannen. Het definitief ontwerp en fabricage van de dempers is inmiddels opgestart.

sep 02 12 sep 02 13

TRANSPORT, AFBOUW EN INSCHUIVEN

In de avond van 6 mei 2016 is de stalen brug door SPMT’s met in totaal 976 wielen in beweging gebracht. De rit van ongeveer 400 m ging van de bouwplaats schuin de A1 over. Het verplaatsen duurde in totaal circa 6,5 uur, een stuk sneller dan aanvankelijk werd gedacht. Voor de verplaatsing was een speciale rijbaan aangelegd om te voorkomen dat de brug tijdens het verrijden zou verzakken of uit balans zou raken. Op het moment van schrijven is de afbouw van de brug in volle gang. Terwijl het verkeer onder de brug door reed, is het betonnen dek gestort en zijn het ballastbed, het spoor en de bovenleiding aangebracht. Eind augustus 2016 is de oude spoorbrug gesloopt en de nieuwe spoorbrug op zijn definitieve plek geschoven. Hierna zal de wegverbreding richting knooppunt Muiderberg verder worden volmaakt.

sep 02 14 sep 02 15

sep 02 16

Download hier het artikel in pdf-formaat logo pdf

De weguitbreiding Schiphol – Amsterdam – Almere, kortweg SAA genoemd, staat voor het grootste wegenbouwproject in Nederland van dit moment en de komende jaren. Het is een divers project met wegverbredingen, bruggen, aquaducten, viaducten, tunnels, ecopassages en geluidsschermen. Twee kunstwerken worden in deze uitgave van BRUGGEN nader toegelicht, namelijk de vrije uitbouwbrug over het Amsterdam- Rijnkanaal en de spoorbrug Muiderberg, Zandhazenbrug genoemd.

sep 01 01

DEELPROJECTEN

Het grote SAA-project bestaat uit vijf onderdelen (zie figuur 1): als eerste het geel gekleurde gedeelte tussen A10 en A1, als tweede het groen gekleurde deel A1/A6 Diemen – Almere Havendreef, als  derde het paars gekleurde deel A9 Holendrecht – Diemen, als vierde het blauw gekleurde deel A6 Almere Havendreef – Almere Buiten-Oost en als vijfde het bruin gekleurde deel A9 Badhoevedorp –  Holendrecht. Alle vijf delen zijn/worden apart aanbesteed. De geplande uitvoeringstermijn loopt van 2014 tot 2026. Het gehele werk wordt gekenmerkt door tal van deelprojecten. In dit artikel worden  twee kunstwerken uit het tweede project behandeld: de brug over het Amsterdam-Rijnkanaal, uitgevoerd als (vrije) uitbouwbrug en de nieuwe spoorbrug (de Zandhazenbrug) over de A1 in de buurt van verkeersknooppunt Muiderberg, een brug met slechts één overspanning. Bij de uitbouwmethode voor de verkeersbrug is gekozen voor een ter plaatse gestorte variant waarbij de kokervormige moten  worden gestort met behulp van een verplaatsbare bekisting met werkvlonders die aan trekstangen wordt opgehangen aan een zogenoemde uitbouwwagen. Deze wagen hangt op zijn beurt aan het reeds gebouwde deel van de constructie (zie foto 2). Bij deze methode wordt vanuit een brugpijler naar beide kanten uitgebouwd, het zogenaamde evenwichtsprincipe. Bij de spoorbrug werd geëist dat deze slechts uit één overspanning mocht bestaan, zodat de onderliggende rijstroken in de toekomst zouden kunnen worden aangepast. Verder mocht het alignement van de spoorlijn niet worden aangetast en de hinder voor het wegverkeer en het treinverkeer tijdens de uitvoering moest tot een minimum worden beperkt. Slechts twee korte buitendienststellingen van het treinverkeer, de ene van maximaal 52 uur en de andere van maximaal 120 uur, waren toegestaan. Omdat de nieuwe brug op de plaats moest komen van de oude brug werd de nieuwe in zijn totaliteit naast het werk gebouwd, evenwijdig aan de verkeersweg, daarna over de autosnelweg getild en dicht naast de oude brug gelegd. Vervolgens werd de oude brug weggehaald en vervangen door de nieuwe brug.
Om aan al deze eisen te voldoen lag tijdens het ontwerpproces de grootste aandacht op een slimme assemblage- en montagemethode. Door het vormen van een integraal ontwerpteam vanaf de start van het project, is het gelukt één van de grootste stalen spoorboogbruggen in Europa te realiseren.

sep 01 02

Download hier het artikel in pdf-formaat logo pdf
