Björn Hylkema en Jeroen Hendriks, Witteveen+Bos

In de nacht van vrijdag 25 op zaterdag 26 augustus is het nieuwe brugval van de zuidelijke Leeghwaterbrug, brug B, ingehesen. Hiermee is een belangrijk deel van de renovatie van deze basculebrug in de N242 voltooid, waarmee de brug voor de komende decennia geschikt is gemaakt voor de toenemende intensiteit van het verkeer op de ring van Alkmaar.

dec 02 01

SITUATIE

De Leeghwaterbruggen liggen in de gemeente Alkmaar en maken het mogelijk dat de Provinciale weg N242 het Noordhollandsch Kanaal kruist. Nieuwe val in Leeghwaterbrug geplaatst. De bruggen bestaan uit een noordelijke brug (brug A), vanuit de richting van Heerhugowaard richting het AZ-stadion met twee rijstroken en een fietspad en een zuidelijke brug (brug B), in tegengestelde richting, met drie rijstroken. (Zie fig. 2) Beide bruggen bestaan uit een westelijke aanbrug welke is opgebouwd uit twee overspanningen en een oostelijke aanbrug welke is opgebouwd uit een enkele overspanning. Onder de eerste overspanning aan de westzijde bevindt zich de Zeglisweg, onder de
tweede overspanning bevindt zich een ondiepe nevenvaart. Het bewegingswerk van de bruggen bevindt zich in de basculekelders aan de westzijde van de hoofddoorvaart. Brug A wordt bewogen met een door een panamawiel aangedreven bewegingswerk. Brug B wordt bewogen door een met een enkele hydraulische cilinder aangedreven bewegingswerk. Onder de oostelijke aanbrug bevindt zich een fietsbrug waarmee de N242 gekruist wordt.

dec 02 02

LEEGHWATERBRUG A EN B

De noordelijke brug A is gebouwd in 1952 en is momenteel aan het einde van zijn levensduur. In 2014 heeft er spoedherstel aan het stalen val plaatsgevonden. Daarnaast is er ontoelaatbare scheurvorming in de betonnen onderbouw aanwezig, dat op termijn een te lage veiligheid van de constructie op kan leveren. De brug vertoont tekenen van overbelasting. Dit wordt momenteel beheerst door het regelmatig monitoren van de constructie.
Binnen het project Leeghwaterbruggen zal de noordelijke brug, brug A, volledig geamoveerd worden. Op dezelfde locatie zal een volledig nieuwe beweegbare brug gebouwd worden. Tijdens de bouw van brug A zullen er twee rijstroken in beide richtingen over brug B rijden. Om dit mogelijk te maken, zal brug B eerst gerenoveerd moeten worden. De zuidelijke brug B is eind jaren 70 gebouwd. Uit technische inspecties volgt dat het val van brug B een onvoldoende restlevensduur heeft. Opwaardering van het huidige val wordt niet haalbaar geacht op basis van de beschikbare informatie: het val wordt geheel vervangen. Ook de hydraulische installatie voldoet niet meer aan de huidige eisen en moet vervangen worden. Uit onderzoek naar de staat van de ballastkist blijkt dat deze wel hergebruikt kan worden. Aan de betonconstructie wordt groot onderhoud uitgevoerd. Hierbij worden tevens het asfalt en de voertuigkeringen vervangen. In de toekomst zullen beide bruggen op afstand worden bediend. Om dit mogelijk te maken worden beide  bruggen voorzien van een CCTV-installatie.

dec 02 03

3D-SCAN EN BIM

Van de bestaande constructie zijn archieftekeningen beschikbaar. Deze tekeningen zijn gebruikt om een 3D-model van de bestaande constructie op te bouwen. Van zowel de buitenzijde als van de binnenzijde van de basculekelder is een 3D-scan gemaakt. Deze 3D-scan is vergeleken met het op basis van de archieftekeningen gemaakte 3D-model. Op deze manier zijn maatafwijkingen en zettingen vooraf aan het licht gekomen waardoor hier tijdens het ontwerp rekening mee gehouden kon worden. De 3D-modellen van alle objecten zijn gecombineerd in een integraal BIM-model om te controleren of er tegenstrijdigheden ontstaan. (Zie figuren 4 en 5) In dit model zijn tevens de CCTV-masten met bijbehorende camera’s gemodelleerd. Door gebruik te maken van het BIM-model kan de positie van de mast, de hoogte van de camera en het type lens bepaald worden. Hiermee krijgt de bedienaar tijdens het ontwerpproces hetzelfde beeld te zien als op  zijn beeldscherm in de bediencentrale nadat het project voltooid is. (Zie figuur 5)

dec 02 04

BRUGVAL

Omdat de bestaande onderbouw en ballastkist worden hergebruikt, is het gewicht van het val leidend in het ontwerp. Het val bestaat uit een stalen balkrooster met een vezelversterkt kunstoffen (VVK) rijdek. De koppeling van het VVK-dek met de stalen liggers wordt gerealiseerd door hollo-bolts. Omdat de aanbruggen en basculekelder hergebruikt worden, ligt de positie van de stalen liggers van het val vast. Het val heeft daardoor vier hoofdliggers, gekoppeld door
middel van dwarsdragers. De hart op hartafstand van de dwarsdragers wordt bepaald aan de hand van de maximale overspanning van het VVK-dek. De hoogte van de stalen liggers wordt bepaald door de maximaal beschikbare constructiehoogte en de dikte van het VVKdek. Het gewicht van het VVK-dek is afhankelijk van de dikte van het dek en de hoeveelheid glasvezel dat benodigd is om een voldoende stijve dekplaat te maken. Het VVK-dek wordt zwaarder bij minder hoogte aangezien het vezelvolume toeneemt om voldoende sterkte en stijfheid te creëren. Een dunner VVK-dek is dus zwaarder maar levert wel meer beschikbare constructiehoogte voor het stalen frame op (dat hierdoor dus weer lichter kan). Zodoende is er een optimum tussen de dikte van het VVK-dek en het totaal gewicht van het brugval. (Zie figuur 6) Het dunner dan 180 mm dik uitvoeren van het dek, ten koste van het gewicht van het VVK, blijkt niet tot een gewichtsbesparing van het totale val te leiden. De bestaande kelder is ondiep en ligt met de onderzijde van de vloer boven de waterlijn. Het val heeft daardoor een kort contragewicht, welke is opgebouwd uit twee losse ballastkisten. Hierdoor is er weinig ruimte voor het bewegingswerk en zijn de mogelijkheden om het bestaande bewegingswerk te optimaliseren, beperkt. Er wordt daarom gebruik gemaakt van een hydraulisch bewegingswerk met één cilinder, dat aangrijpt tussen de ballastkisten. (Zie figuur 4)

dec 02 05

PROJECTGEGEVENS

Brug B van de Leeghwaterbrug in de N242
Opdrachtgever  Provincie Noord-Holland
Hoofdaannemer  SPIE Nederland B.V.
Onderaannemer civiel Friso Bouwgroep
Leverancier VVK-dek Delft Infra Composites
Engineering  Witteveen+Bos


PARAMETRISCHE REKENMODEL

Aangezien het gewicht van het val kritisch is, is de staalconstructie maximaal geoptimaliseerd. Om dit te bereiken is gerekend met een parametrisch rekenmodel. Het val is opgebouwd uit vier hoofdliggers en is daarmee in dwarsrichting statisch onbepaald. Dit betekent dat de onderlinge stijfheidsverschillen van de liggers en de dwarsdragers, de krachtswerking beïnvloeden. Voor het ontwerp van de staalconstructie is vermoeiing ten gevolge van verkeer en het openen en sluiten van het val maatgevend. Om het gewicht van het val te minimaliseren, is elke hoofdligger opgedeeld in twintig secties. Op basis van de ingevoerde geometrie is de krachtswerking bepaald en is voor alle secties van de vier hoofdliggers de doorsnede getoetst op vermoeiing. Voor secties die hierbij niet voldeden, zijn de flensen verbreed en voor de secties die overcapaciteit hadden, zijn de flensen versmald. (Zie figuur 8) Aan de hand van de nieuwe set doorsneden is vervolgens opnieuw de krachtswerking bepaald.

dec 02 06

AANSLUITING FLENSEN HOOFDLIGGERS EN DWARSDRAGERS

Ter plaatse van de aansluiting van de flensen van de hoofdliggers met de dwarsdragers treden spanningsconcentraties op. De hoogte van deze spanningsconcentratie is afhankelijk van de verhouding tussen de breedte van de flens [B] en de gehanteerde afrondingsstraal [r]. Globaal kan gesteld worden dat een kleine [r/B], resulteert in een hoge spanningsconcentratie. Ter plaatse van de aansluitingen is onderzocht hoe hoog de toelaatbare spanningsconcentratie is en welke afrondingsstraal hierbij toelaatbaar is. (Zie figuur 7) Indien nodig zijn de hoofdafmetingen aangepast en is de krachtswerking opnieuw berekend. Via een iteratief proces is hiermee de optimale doorsnede van de hoofdliggers bepaald.

dec 02 07

TRILLINGSFACTOR

Bij de berekening van constructiedelen, die hoofdzakelijk onderworpen zijn aan hun eigen gewicht, maar die onder invloed van de vervorming door de verkeersbelasting in trilling kunnen geraken, moet de belasting door eigen gewicht  zijn vermenigvuldigd met een trillingsfactor. Deze trilling wordt veroorzaakt door het opzwiepen van de ballastkist bij passerend verkeer, waarbij de versnelling die de kist ondergaat, voor krachten in het draagsysteem zorgt. Dit verhoogt de spanningswissel in het staal die optreedt door verkeer, waardoor extra staal toegevoegd moet worden om de spanning te reduceren. Om dit te voorkomen, is ervoor gekozen de hydraulische cilinder tevens te laten werken als  viskeuze demper. Hierdoor wordt de versnelling van de ballastkist bij het opzwiepen bij passerend verkeer gedempt waardoor de kracht die hierbij ontstaat in het systeem, verwaarloosbaar klein wordt. Hierdoor is het gewicht van het val nog verder  gereduceerd. Na het afronden van de werkzaamheden aan brug B zal begin 2018 gestart worden met de sloop en nieuwbouw van brug A.

Download hier het artikel in pdf-formaat logo pdf

Wils van Soldt

Voor het automatiseren van een brugbeweging moet de besturingsinstallatie van de brug kunnen beschikken over discrete posities van het val om deze met de juiste snelheid zonder schade in de eindstanden te kunnen manoeuvreren. Daartoe worden langs het bewegingstraject van het val standdetectoren geplaatst, tot voor kort veelal in de uitvoeringsvorm van een schakelaar. Op deze wijze kan de positie van het val worden afgetast. Zo zijn er standdetectoren voor het inleiden van het retarderen voor de bewegingen openen en sluiten alsmede het vaststellen van de volledig geopende en de gesloten stand van het val. Teneinde te weten of er daadwerkelijk correct wordt geretardeerd zijn er ook detectoren die deze dynamische beweging controleren. In jargon heten de detectoren voor het starten van het retarderen, afhankelijk van de bewegingsrichting Voor- Voor-Op en Voor-Voor-Neer (afgekort resp. VVO en VVN). De detectoren voor het controleren van het retarderen hebben de naam Voor-Op en Voor-Neer (afgekort VO en VN). Voor de uiterste standen worden de namen Eindstand Op (EsOp) en Eindstand Neer (EsNeer) gebezigd.

dec 04 01

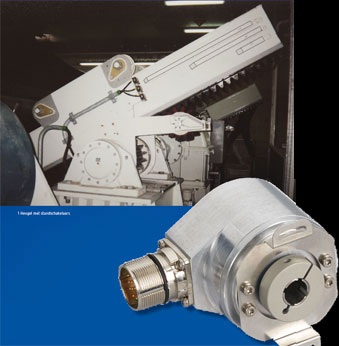

Bij een uitvoeringsvorm van de standdetectoren als schakelaar zijn deze naast de gedwongen bediening ook redundant uitgevoerd. Het gedwongen bedienen slaat op de bedieningswijze zonder tussenkomst van een veer en direct zonder mogelijk falende overbrengingen of mechanieken. Het redundant uitvoeren betreft het meertallig aanwezig zijn van schakelaars, meestal tweevoudig, met een zelfde functie zodat ze elkaars reserve zijn. Uitgangspunt bij deze wijze van standdetectie is dat een falende detector nimmer mag leiden tot een gevaarlijke situatie of een maatschappelijk onaanvaardbare situatie. Het falen van een detector moet altijd leiden tot een situatie van de bediende stand van de detector. Door dit gedrag blijft de veiligheid gewaarborgd. Het onterecht signaleren van een bediende stand is helaas hinderlijk, echter niet gevaarlijk. Deze toestand is bekend onder de naam Short Mode failure (SMF). Het onterecht geen signaal geven, een zgn. Open Mode Failure, (OMF) leidt tot gevaarlijke situaties en moet te allen tijde worden voorkomen. Het gebruik van (in serie geschakelde) verbreekcontacten van de redundante standschakelaars geeft
automatisch detectie van een los contact of een draadbreuk. Een sluiting in de aansluitkabel verstoort de verbrekende werking van het verbreekcontact. Echter door de redundante uitvoering van de standschakelaars alsmede de afzonderlijke bekabeling en kabelloop van de aansluitkabel van elke detector wordt dit ondervangen. Bij een uitvoeringsvorm van standdetectoren als inductieve naderingsschakelaar is het t.a.v. de veiligheid vereist dat deze intrinsiek  veilig is. Dit houdt in dat de detector hetzelfde gedrag vertoont bij een defect zoals de hiervoor beschreven toepassing van mechanisch gedwongen bediende redundante standschakelaars. Het voortschrijden van de techniek heeft
ertoe geleid dat standdetectie van brugklappen nu ook op een meer geavanceerde wijze kan geschieden zonder dat er tekort wordt gedaan aan het principe van veiligheid en bedrijfszekerheid van gedwongen bediende detectoren. Dit is
mogelijk dankzij de introductie van veiligheidstechnieken in elektronische besturingen en schakelingen. Het betreft hier de zgn. Safety Integrity Lever, afgekort SIL. Dit is een normatieve methode voor de beoordeling van elektrische, elektronische en programmeerbare elektronische (E/E/PE) systemen m.b.t. de betrouwbaarheid en veiligheid van de procesvoortgang. SIL is een onderdeel van o.a. de normering IEC 62061 die er speciaal is voor de machinebouw. Het
voordeel van het toepassen van encoders (zie verder) is het eenvoudiger inregelen van het positiesysteem in vergelijking met zes redundante standschakelaars. Daarnaast heeft men het voordeel dat men op elk punt van het bewegingstraject van het val beschikt over de positie van het val.

dec 04 02

ROTERENDE ENCODERS

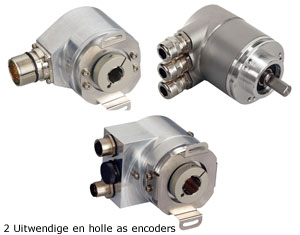

In plaats van afzonderlijke standdetectoren te gebruiken voor de posities van een brugklap maakt men nu ook gebruik van roterende (hoek)encoders die een pulssignaal of een digitaal signaal genereren bij rotatie van de ingaande as. Deze apparaten worden via een mechanische verbinding met het machinewerk van de brug gekoppeld. Bij encoders met een afzonderlijke uitgaande as geschiedt dit bijvoorbeeld met een balg- of schijvenkoppeling. De zgn. holle as  encoders worden bevestigd op een passende uitgaande as van het machinewerk. Afhankelijk van de gebruikersomstandigheden kunnen de encoders zijn voorzien van één of meerdere connectoraansluitingen voor de elektrische voeding, de gegenereerde meetwaarden, statusmeldingen e.d.. Encoders zijn er in single turn of in multiturn uitvoering. Afhankelijk van de uitvoeringsvorm kunnen encoders een incrementaal signaal (pulssignaal) of een absoluut  digitaal signaal genereren. Ook zijn er encoders die sinus- en cosinusvormige signalen genereren. Tenslotte onderscheidt men encoders die werken volgens een magnetisch meetprincipe of een optisch meetprincipe. In dit artikel wordt slechts de optische digitale variant beschouwd.

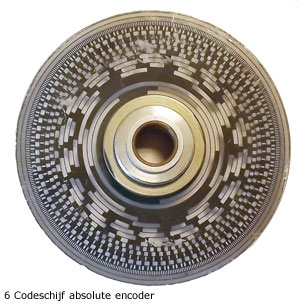

Bij het optische meetprincipe maakt men gebruik van een inwendige codeschijf die bestaat uit een ronde onbreekbare kunststof schijf waarop langs fotografische weg een concentrisch patroon van transparante en ondoorzichtige vensters is aangebracht. Infrarood licht van een LED (Light Emitting Diode) schijnt door de codeschijf op een array van fotogevoelige cellen. Als de as van de gever draait wordt een (unieke) combinatie van fotogevoelige cellen belicht of niet belicht door het vensterpatroon op de schijf.

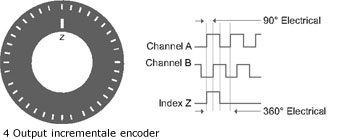

ROTERENDE INCREMENTALE ENCODERS

Rotende incrementale encoders zijn in wezen pulsgevers, meestal in een multiturn uitvoeringsvorm. Per omwenteling van de ingaande as worden door het apparaat pulsen gegenereerd die via een connector met kabel worden toegevoerd aan een elektronische verwerkingseenheid. Veelal worden er twee pulstreinen gegenereerd, de zgn. A en B pulsen. Deze pulsen zijn 900 t.o.v. elkaar verschoven. Beschouwing van de volgorde van binnenkomst van de pulsvolgorde in de verwerkingseenheid geeft een discriminatie van de draairichting. Voor het eenvoudig kunnen instellen van het nulpunt van de positiemeting zijn er incrementale encoders die een z(ero)-puls genereren bij elke omwenteling van de encoder-as.
De pulstreinen worden opgeslagen in een geheugen. De som van de opgeslagen pulsen is een maat voor de positie van de brugklap. Om altijd te kunnen beschikken over de positie van de klap moet worden voorkomen dat het geheugen door een defect spanningsloos wordt waardoor de positieinformatie van de brugklap verloren gaat. Elektrisch voeden vanuit een no-break unit of het systeem voorzien van een battery-backup is dus essentieel voor een betrouwbaar incrementaal meetsysteem. Met de mechanische overzetverhouding tussen de brugklap en de roterende optische schijf in de encoder alsmede het aantal pulsen per omwenteling van de ingaande as van de encoder ligt de resolutie van de positiemeting vast. Voor optische codegevers zijn 360 tot 2500 pulsen per omwenteling niet ongewoon. In de halfgeleiderindustrie komen zelfs resoluties voor van 65.000 pulsen per omwenteling.
Door beschouwing van het aantal pulsen per seconde wordt de snelheid van het bewegende object verkregen, het sommeren van het verkregen aantal pulsen levert de positie van het bewegende object.

dec 04 03

dec 04 04

ROTERENDE ABSOLUTE ENCODERS

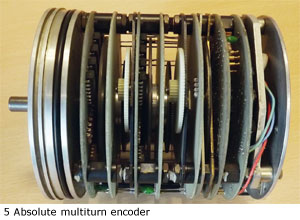

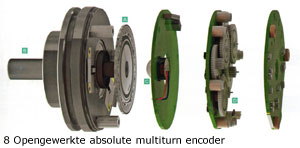

Bij deze encoders onderscheidt men de uitvoeringsvormen single turn en multiturn. De single turn encoders genereren een aantal absolute digitale codes bij een enkele asomwenteling van de ingaande as met slechts één codeschijf. Resoluties van 1024 binaire codes of meer per omwenteling zijn geen uitzondering. Voor multiturn apparaten wordt een set extra codeschijven toegevoegd die met een tandwieloverbrenging onderling worden gekoppeld. Als de ingaande as van de encoder roteert, draaien de toegevoegde schijven als de cijferraderen in een kilometerteller. De rotatiepositie van elke schijf wordt optisch afgetast waarbij de binaire gegenereerde meetwaarde overeen stemt met de positie van de ingaande as van de encoder i.c. de positie van het bewegende object. Afhankelijk van de uitvoering komen resoluties voor tot 16 bits codes (216) overeenkomend met 65.536 stappen of 0,0050. De binaire code die door een encoder wordt gegenereerd kan worden gepresenteerd in verschillende hoedanigheden zoals een binair getal, een BCD-code (Binairy Coded Decimals), een Gray-code e.d. De genoemde codes zijn per getal een aantal enen en  nullen die elk hun eigen bewerking nodig hebben om een concrete decimale waarde voor te stellen. Bij de binaire code stelt elk bit een macht van 2 voor. In de BCD-code zijn de bits gegroepeerd in clusters van vier bits die elk een decimaal voorstellen. Per decimaal wordt dus geteld van de waarde nul (0000) tot de waarde negen (1001). De binaire en de BCD-code zijn eenvoudig uitleesbaar maar hebben het nadeel dat bij overgang naar een volgend getal meerdere bits tegelijk moeten veranderen waarbij zich mogelijke ongewenste tussenresultaten kortstondig voor kunnen doen. Als voorbeeld: de stap van 1 (0001) naar stap 2 (0010) geeft binnen de stap veranderingen van twee bits.

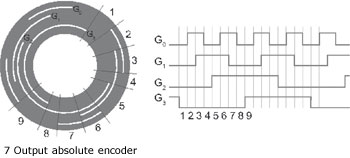

De Gray-code geeft bij het stappen naar een volgende waarde altijd maar een bit verandering in de stap. Merkwaardige tussenresultaten zijn hierdoor uitgesloten. Aan de bits in de Graycode kunnen dus niet zondermeer de machten van 2 worden toegekend afhankelijk van hun positie in de code. Er zal dus een vertaalslag moeten plaatsvinden om te komen tot een gewogen getalpresentatie.

dec 04 05

dec 04 06

dec 04 07

Informatiebronnen

Documentatie “Position and motion sensors” van Posital Fraba
Informatieve bespreking met Dick Brouwer, TSB-Bescom Duiven

dec 04 08

Fotoverantwoording

Posital Fraba afb. 2, 4, 7, 8
Wils van Soldt afb. 1, 3, 5, 6

Download hier het artikel in pdf-formaat logo pdf

Brug van de grotruimte in Lourdes

dec 01 01

Marijn Laethem, Bureau d’Etudes Greisch

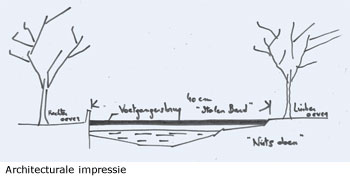

dec 01 02

Op het bedevaartcomplex in Lourdes moesten over de rivier de Gave de Pau drie nieuwe bruggen worden gebouwd. De eerste inmiddels gerealiseerde brug is een atypisch project, onderdeel van een complexe situatie in combinatie met een uitzonderlijk snel projectverloop. De verschijningsplaats in Lourdes is opmerkelijk: de topografie, gecreëerd door de rivier Le Gave de Pau en door de uitlopers van de Pyreneeën, vormen er een bijzonder compacte en omsloten
plaats. De Verschijningen, de Basilieken en de pelgrimsbewegingen trekken tijdens het hoogseizoen meer dan 5000 bezoekers per dag en vereisen daarom een specifieke en aangepaste voetgangersinfrastructuur. Vandaar de beweegbare bruggen over de Gave.

dec 01 03

ARCHITECTURAAL ANTWOORD OP DE ONTWERPVRAAG

De architecturale visie ging uit van de omgeving en haar symbolische en topografische waarde. De omgeving is doordrenkt met geschiedenis, spiritualiteit en ook stilte en is de ontmoetingsplaats voor reizigers die vaak van heel ver komen om de wonderen van het heiligdom te ervaren. Bovenaan de heilige omgeving staat de Basiliek van Onze-Lieve-Vrouw van de Onbevlekte Ontvangenis, gebouwd in 1876, in de onmiddellijke nabijheid van de Grot waar de eerste pelgrims hun gebeden richtten tot de Maagd Maria. De daaropvolgende architecturale bouwwerken (Rozenkransbasiliek en Basiliek van Sint-Pius X) werden met respect tot de eerst gebouwde, majestueus uittorende basiliek, heel wat bescheidener vormgegeven. Onderaan heerst de stilte langs het krachtige, wispelturige water van de Gave de Pau. Gelegen in de uitlopers van de Pyreneeën omarmt de Gave-rivier de Basiliek en de Grot in een eindeloos natuurlijk lijnenspel.

dec 01 04
In volmaakt evenwicht met de bovenaardse stilte van de basiliek en het benedenaardse gebulder van de Gave, bevinden zich enkele gespannen draden. Eenvoudige rechte lijnen met een slankheid die het meest gepaste antwoord bieden op het wispelturige verloop van de Gave. Uitdrukkingsloos nemen de voetgangersbruggen de vorm aan van de verbinding tussen beide oevers. Zonder enige opdringerigheid noch rivaliteit met de verticale lijnen van de Basiliek van
Onze-Lieve-Vrouw van de Onbevlekte Ontvangenis nodigen de bruggen de pelgrim eenvoudigweg uit over te steken, badend in het geruis van de Gave. De waterloop blijft zo helder en leesbaar, de oversteek verwordt natuurlijk en vanzelfsprekend.



dec 01 05

EEN NEDERIGE EN EENVOUDIGE BENADERING

Het uitzonderlijke hoogwater van de Gave van juli 2013 leidde tot aanzienlijke schade van de bestaande bruggen wat het Sanctuarium van Lourdes verplichtte tot een stellingname voor een globale, geïntegreerde oplossing in deze
problematiek. Het resultaat werd een ontwerpwedstrijd voor drie, verplicht beweegbare (hefbare), voetgangersbruggen, die bij uitzonderlijk hoogwater boven het stromende gevaar kunnen uitstijgen. Een geheel van hydraulische vijzels,  discreet verborgen in de oevers, tilt de beweegbare brug indien nodig uit boven de razernij van de Gave de Pau. Voor de voetgangersbrug zelf wordt geopteerd voor een uiterst nobel materiaal, duplex roestvaststaal, omwille van haar hoogwaardige, esthetische en mechanische eigenschappen om een uitgesproken fijn ontwerp (400 mm dikte voor 40 m overspanning) te bekomen. Het resultaat oogt als een metalen lint dat de twee oevers met elkaar verbindt.
“Het juiste, bestaat erin niets te doen”. Dit werd het meest passende antwoord op de omgeving. Zelfs al kon het formele wedstrijdontwerp niet ‘niets doen’ zijn, onze betrachting was toch om zo ver mogelijk op dit denkbeeld door te
gaan en het ontwerp zo dicht mogelijk bij het idee te laten aansluiten. Het resultaat werd een structuur met onnavolgbare slankheid (1/100)!

dec 01 06
Die ambitie was er niet enkel en alleen omwille van de ambitie zelf: ze trachtte maximaal de omgeving te respecteren door een ontwerp voor te stellen dat zich optimaal integreert. De ontwerpwedstrijd had overigens betrekking op drie

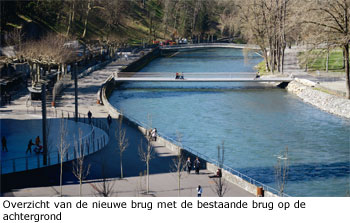

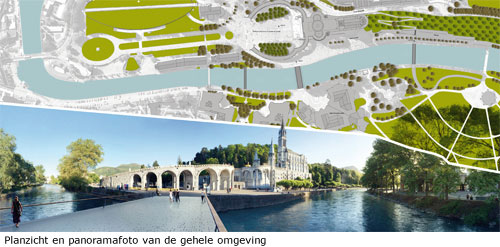

voetgangersbruggen, die alle drie samen zichtbaar zijn op de integratie hieronder. Naast de voetgangersbrug op de voorgrond is er nog een brug stroomopwaarts en één stroomafwaarts in dezelfde omgeving. Deze fijnheid is absoluut niet vanzelfsprekend. De hoogwaterstanden van de rivier kunnen heel plots optreden en bijzonder gewelddadig zijn. De beperkte bedding van de rivier fluctueert bijgevolg sterk en verplicht om de voetgangersbrug omhoog te tillen om  geen gevaar te lopen bij hoogwater. Bovendien zijn de hoogwaterstanden frequent tijdens het bedevaartseizoen, zodat een minimalisatie van de dikte van de voetgangersbrug toelaat om langer te kunnen wachten met het optillen van de brug en bijgevolg het aantal dagen van niet-gebruik van de brug te reduceren van vijf dagen, conform de wedstrijdopgave, naar minder dan één dag per jaar – een significante verbetering van de mobiliteit van de duizenden pelgrims die  de plek dagelijks bezoeken! Daarenboven gebeurt de overbrugging quasi zonder helling, hetgeen een belangrijke comfortwinst betekent voor de talrijke bedevaarders met beperkte mobiliteit – een vrije, vlot toegankelijke overgang is er goud waard.

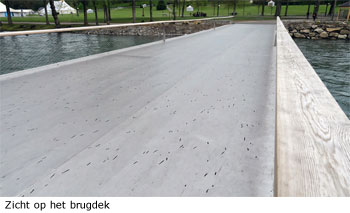

Deze minimalistische benadering is doorgedreven, niet enkel voor wat betreft de geometrie, maar eveneens voor de materialen. Vrijwel de volledige (vervolg van blz. 9) draagstructuur en het brugdek zijn uitgevoerd in duplex roestvaststaal. Er is bijgevolg geen enkele bekleding, noch afwerking. Het roestvaststaal werd gezandstraald om voldoende grip te geven voor de passanten en om de textuur mat, nobel, geïntegreerd te maken. Daarnaast werd de plaat geperforeerd volgens een artistiek, willekeurig patroon (hieronder voorgesteld). De dichtheid van de doorboringen is hoger nabij de oevers met daarenboven een bijkomende subtiele verdichting nabij de Grot.

dec 01 07

TECHNISCHE ASPECTEN

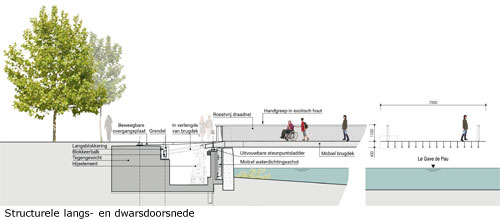

Tot een dergelijke fijnheid komen, met een dergelijke globale slankheid, is structureel heel complex. De hoofddraagstructuur is opgebouwd uit een balkenrooster in roestvaststaal. Tussen de langsliggers bedraagt de afstand 461 mm. De dikte van het brugdek bedraagt 400 mm voor een overspanning van 40 m. Het brugdek is opgebouwd uit een duplex roestvaststaalplaat van 10 mm dik, die sterk gezandstraald werd en waardoor een onregelmatig patroon van

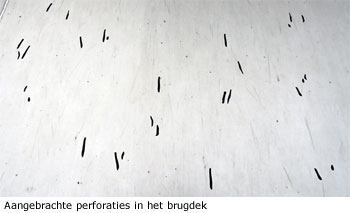

doorboringen gerealiseerd werd. Deze plaat vormt tevens de bovenflensplaat van de langsbalken, dit met het oog op een maximale materiaal- en dus gewichtsbesparing. De nuttige breedte van de overspanning van het kunstwerk bedraagt 6 m voor een totale breedte van 7 m. Het verschil gaat volledig op aan de breedte van de borstweringen. Voor de twee andere, toekomstige kunstwerken, bedraagt de totale breedte respectievelijk 11 en 5 m. De totale massa van de brug bedraagt ongeveer 60 ton waarvan 35 ton uit duplex roestvaststaal bestaat.

dec 01 08
Het statisch schema van de brug is tweeledig:
eenvoudige oplegging op twee steunpunten onder permanente belastingen en ingeklemd onder variabele belastingen. Deze inklemming wordt gerealiseerd door twee naast elkaar gelegen opleggingen in elk landhoofd. Met deze ontdubbeling van de oplegging gaat een verlenging van de draagstructuur gepaard met zo’n 3,2 m. Het uiteinde is geblokkeerd door een vergrendeling die het achterste steunpunt vormt. Het optillen van dit achterste steunpunt wordt onmiddellijk gecompenseerd door een tegengewicht in beton achteraan het landhoofd. Teneinde het kunstwerk zo transparant mogelijk te maken, werden er slechts twee tussenliggende stijlen voorzien, hetgeen resulteert in een  maximale overspanning van 13 m tussen de stijlen. Om een dergelijke grote afstand te overbruggen wordt de handgreep in hout opgelegd op twee opgespannen platen uit duplex roestvaststaal. Een net van roestvaststalen draden met een diameter van 1,5 mm vormt de valbeveiliging zonder daarmee een ondoorzichtig scherm op te trekken naar gebruikers van de brug toe of gezien vanaf de oevers. Het opspannen van het roestvaststaal combineert een zeer goede  weerstand en duurzaamheid doorheen de tijd, met een zeer goede stevigheid tegen valbewegingen. Het optillen van de brug gebeurt door middel van twee onafhankelijke installaties, geïntegreerd in de oevers. De kinematica van het optillen is gebaseerd op de vervorming van een parallellogram opgebouwd uit een hoofddraagarm in de as van het kunstwerk en een tweede arm om eventuele asymmetrische krachten op te nemen. Een telescopische vijzel die steeds onder druk staat, realiseert de beweging. De hoofddraagarm verzekert eveneens de langsstabiliteit van het brugdek in hoge positie door haar driehoeksvorm. In hoge positie, de zogenaamde veiligheidspositie, wordt een stut ontplooid
om de stabiliteit van het brugdek te garanderen bij een eventueel incident met de vijzel.

dec 01 09

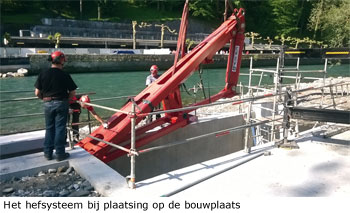

Op de linkeroever vormt de aanwezigheid van de voetgangersbrug een opening in de keermuur die de achterliggende zone beschermt tegen overstroming in geval van frequente hoogwaterstanden. Een mobiel afdichtingsschot dat automatisch omhoog gehesen wordt met het brugdek via een systeem van tegengewicht over een katrol, herstelt bij hoge brugpositie de waterdichtheid van de keerwand ter hoogte van de brugopening. Dankzij het tegengewicht wordt

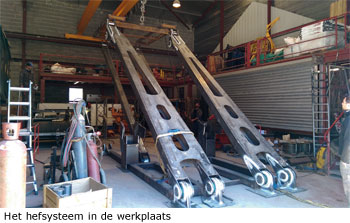

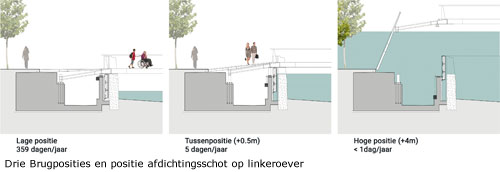

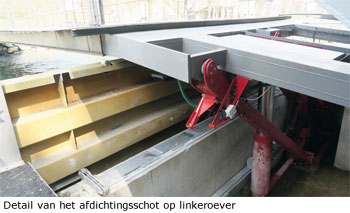

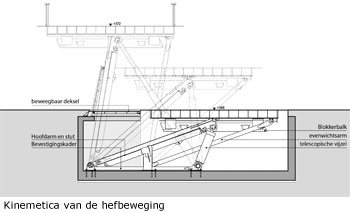

het afdichtingsschot permanent verticaal omhoog geduwd tegen het brugdek. Daar waar de beweging van het brugdek bij optillen zowel verticaal als horizontaal verloopt, doorloopt het dwarsschot een louter verticale beweging. Rolwielen tussen het brugdek en het dwarsschot moeten deze differentiële horizontale beweging opvangen. Zijdelings glijden de dwarsschotten via rolwielen in een roestvast stalen U-profiel. De ontworpen voetgangersbrug laat gebruik
toe in twee onderscheiden configuraties:
respectievelijk in lage positie en in een zogenaamde tussenliggende positie, bij een optilhoogte van zo’n 500 mm. In deze tussenliggende configuratie verschijnt een toegangshelling van 10% en dient het statisch schema met de ontdubbelde oplegging per landhoofd terug hersteld te worden. Deze ontdubbeling is immers niet actief tijdens het optillen zelf. De opleggingslijn, steeds onder druk, op de voorste wand van het landhoofd, loopt via een uitvouwbare ladder die zowel in lage als in tussenliggende positie de steunpuntsreactie kan overbrengen. De steunpunten zelf worden gevormd door neopreenblokken voorzien van glijdfolie, direct bevestigd aan de steunpuntsladder.

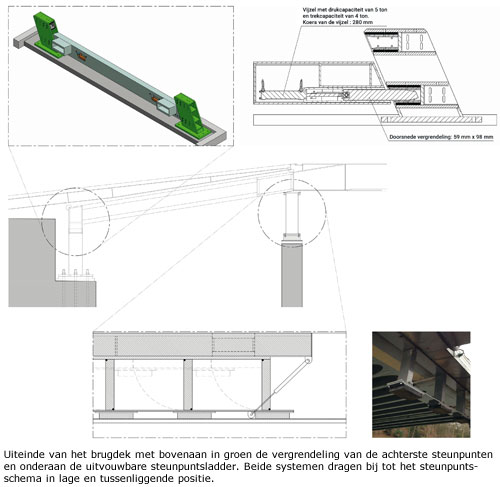

De steunpuntsblokkering achteraan wordt, zowel in lage als in tussenliggende positie, verzekerd door een vergrendeling binnenin een speciaal gevormde insluiting in het staalgedeelte binnenin het landhoofd. De voornaamste belasting van het brugdek voortvloeiend uit de slankheid van het kunstwerk, betreft het gedrag onder trillingen als gevolg van dynamische belasting geïnduceerd door de passage van voetgangers over de brug.

dec 01 10

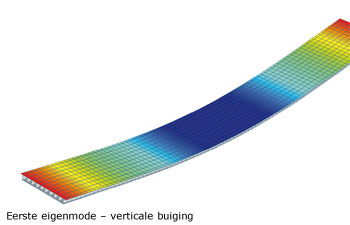

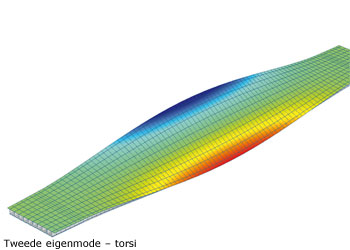

De eerste eigenmode, als gevolg van verticale buiging, valt in de praktijk samen met de tweede eigenmode, die een torsiemode is. Beide eigenmodes treden op bij een frequentie van om en nabij 1,7 Hz. Deze frequentie bevindt zich precies in het interval dat overeenkomt met de impulsen als gevolg van het wandelen van voetgangers en vereisen dus een nauwkeurige analyse. Dynamische berekeningen toonden snel aan dat er trillingsproblemen zouden optreden bij de passage van voetgangers. Dit is welhaast onvermijdelijk bij bruggen van dergelijke grote slankheid. Uiteindelijk werden zes dynamische veer-dempersystemen geïnstalleerd van 500 kg elk, afgestemd op de eigenfrequentie van het kunstwerk en geplaatst halverwege de overspanning met als doel de dempingscapaciteit van het kunstwerk drastisch te verhogen. De slankheid en vooral soepelheid van het kunstwerk is van dien aard dat de geïnstalleerde  dempingsmassa aanzienlijk hoger is dan gewoonlijk. Deze dempers laten toe de dempingscapaciteit van het kunstwerk te verhogen met een factor 10 voor de verticale eigenmode en een factor 30 voor de horizontale mode zodat de uiteindelijk te verwachten versnellingen onder de kritieke waarde van 1 m/s² blijven. De drempelwaarde van de versnellingen van 1 m/s2 garandeert volgens de ontwerprichtlijnen van de gids van het SETRA een voldoende comfort voor de gebruikers.

dec 01 11
Hoewel deze maatregelen relatief gezien  buitensporig kunnen lijken, zijn ze volledig in lijn met de filosofie van het ontwerp: het kunstwerk zoekt niet alleen minimale visuele impact op de omgeving maar wil terzelfdertijd minimale impact op de gebruikers, dus maximaal tegemoet komen aan het comfort van de – vaak minder mobiele – bedevaarders. Een hoog comfort, zeker wat betreft trillingen, leidt tot een vanzelfsprekend gebruik door de bezoekers van de  omgeving.

dec 01 12

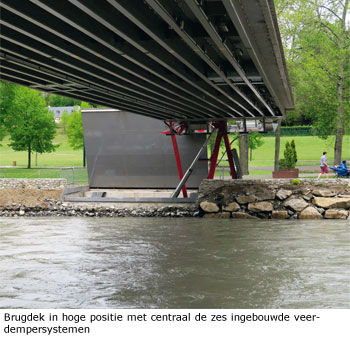

Het dempingssysteem vormt met andere woorden relatief gezien een belangrijke investering om een comfortabel en bijgevolg maximaal gebruik van de brug te garanderen.

dec 01 13

CONCLUSIE

De voetgangersbruggen vormen een reeks van uitzonderlijke kunstwerken in de eveneens bijzondere plaats van het heiligdom van Lourdes. Een zo minimaal mogelijke ingreep in het landschap, gecombineerd met een hoog comfort voor de gebruikers, leidde tot een ontwerp dat er ondanks de diverse complexe achterliggende mechanismes bijzonder eenvoudig uit ziet. De ontwerpfilosofie van minimalistische impact werd zo coherent en consequent mogelijk doorgetrokken om tot een uitzonderlijk ontwerp te komen.

dec 01 14

Realisatieveantwoording

 Voetgangersbrug over de Gave nabij de Grotruimte in Lourdes
Ontwerp i.s.m. GREISCH Architecturaal structuurontwerp*)
Mousseigne & Defol / Gérald Déderen
Constructie GREISCH Ingénierie
Aannemer Eiffage Construction Midi Pyrénées
Adviesbureau speciale technieken  TPFI Beterem

dec 01 15

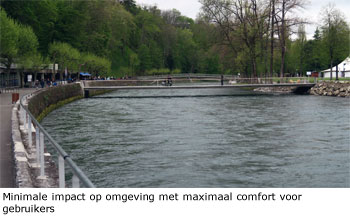

dec 01 16

dec 01 17

dec 01 18
Fotoverantwoording

ontwerpteam GREISCH

Download hier het artikel in pdf-formaat logo pdf

Peter Zanen, Hoofd afdeling projecten, Wijma Kampen bv

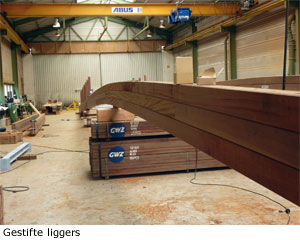

Hout is het oudste bouwmateriaal dat is toegepast voor de bouw van bruggen. In combinatie met moderne engineering en productiemethoden is het mogelijk vrije overspanningen te realiseren van 130 meter. Vanwege het relatief  geringe gewicht is met mogelijk grote elementen in de fabriek te prefabriceren, naar de bouwplaats te transporteren en op een snelle en efficiënte manier te installeren.

dec 03 01

Een groot aantal opdrachtgevers, met name de overheid, kiest voor het toepassen van producten op basis van de Total Cost of Ownership (TCO). De levensduur van een object wordt daarbij op 80 tot 100 jaar gesteld. Dit komt voort uit de wereld van de grote infrastructurele objecten. Voor fiets+voetbruggen geldt over het algemeen dat de infrastructuur binnen deze levensduureis zodanig wijzigt dat de bruggen alweer worden verwijderd. Door alleen te beoordelen op de TCO wordt voorbij gegaan aan de impact op mens en milieu.
Nederland heeft zich geconfirmeerd aan het klimaatakkoord van Parijs 2015 hetgeen betekent dat de CO2-uitstoot drastisch moet worden verminderd. Ook de invloed van ons handelen en de keuzes die we daarbij moeten maken, moeten zo min mogelijk impact hebben op mens en milieu. Vandaar dat er gezocht wordt naar oplossingen om maatschappelijk verantwoord in te kopen. Daarnaast heeft men het circulair bouwen (hergebruik van materialen) omarmd.
Hout is 100% biobased en past binnen dit kader. Dit artikel behandelt dan ook de toepassing van hout in fiets+voetbruggen.

dec 03 02

HOUT 100% BIOBASED

Het ministerie van Economische Zaken zet in op een biobased economie en wil daarmee het gebruik van biobased materialen stimuleren als middel van het veiligstellen van de toekomstige grondstofvoorziening. Biobased materialen, en met name hout, scoren goed op het gebied van duurzaamheid, zoals lage milieubelasting en gezondheid. Ook binden zij CO2 en dragen zo bij aan het verminderen van het broeikaseffect. Als eigenschappen van hout als biobased materiaal kunnen worden genoemd: oneindige grondstof, biologisch afbreekbaar, herbruikbaar, recyclebaar, gesloten keten (geen afval), lage CO2-footprint, vervangt eindige, fossiele brandstoffen, gunstige milieuscore, gunstige invloed op binnenklimaat en gezondheid en een gunstige Total Cost of Ownership.

dec 03 03

LEVENSCYCLUSANALYSE (LCA)

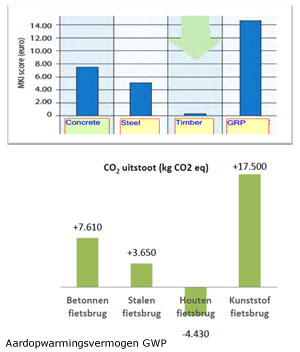

In opdracht van de Nederlandse overheid is er een studie uitgevoerd door Ernst en Young (voorheen BECO) naar de milieu-impact van fiets+voetbruggen. Er is gebleken dat van een wederzijds overeengekomen referentieontwerp van  een type brug, het materiaal hout de laagste milieu-impact heeft in vergelijking met staal, beton, glas, en glasvezel versterkte kunststof. Het totale effect bedraagt in staal 25 keer, in beton 40 keer en in VVK 75 keer meer dan dat van hout. Houten bruggen scoren het best op bijna alle invloedsfactoren (ozon, uitputting, toxiciteit, enz.). Wat betreft het aardopwarmingsvermogen (GWP), heeft hout zelfs een negatieve score. Hout heeft een totaal voordeel over CO2-
reductie, terwijl andere materialen bijdragen aan de opwarming van de aarde door de uitstoot van CO2.

dec 03 04

HOUTEN BRUGGEN IN HET INTERNATIONALE LANDSCHAP

Afhankelijk van de overspanning van de brug zijn er meerdere constructieve basisvormen om een houten brug te realiseren, variërend van een simpele liggerbrug van 6 m tot een tuibrug met overspanningen tot 130 meter. De afgelopen drie jaar is er in Europa een aantal indrukwekkende houten bruggen gebouwd. Hiervan zullen er drie hier nader worden beschouwd: de boogbrug Frederikssund uit Denemarken, de vakwerkbrug in Wenduine, België en de tuibrug in Harderwijk.

dec 03 05

BOOGBRUG FREDERIKSSUND DENEMARKEN

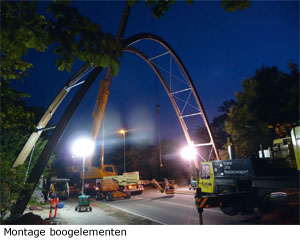

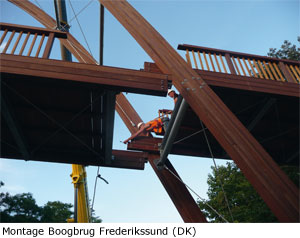

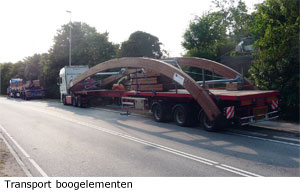

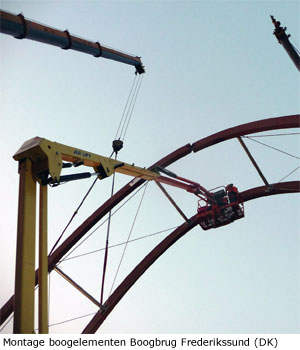

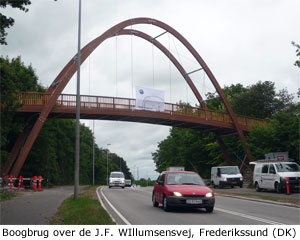

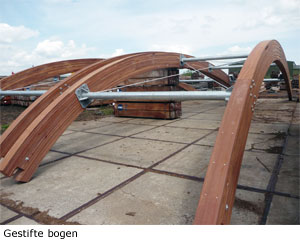

Over de rondweg in Frederikssund (DK) is een bestaande brug vervangen door een houten krachtpatser, getuige de volgende afmetingen: boogvoet 24 meter, een lengte van 39,70 m, een breedte van 2,40 m en een boog van circa 15 m boven de weg. De brug is ontworpen als een boogbrug waarvan de bogen zijn samengesteld uit lamellen van circa 40 mm dik voor het bovenste, sterk gekromde gedeelte, en lamellen van circa 90 mm dik voor het onderste gedeelte.
Het brugdek is dusdanig hoog boven de rijbaan ontworpen dat er geen rekening gehouden hoeft te worden met een aanrijdbelasting. Gezien de verkeersintensiteit op de rondweg is de voorwaarde gesteld dat de weg maximaal twee nachten mag worden afgesloten. Dit betekent dat alle onderdelen in zo groot mogelijke delen moeten worden geprefabriceerd. Het betekent ook dat de transporten en de kraaninzet exact op elkaar moeten worden afgestemd, wat een nauwgezette montagevoorbereiding vereist. De totale montagetijd, waarbij de weg is afgesloten, Dit soort snelle montagetijden zijn alleen mogelijk wanneer de elementen zo groot kunnen worden aangevoerd. Hierbij speelt natuurlijk het bouwmateriaal hout een gunstige rol, vanwege het relatief lage eigen gewicht.

dec 03 06

dec 03 07

dec 03 08

VAKWERKBRUG WENDUINE, BELGIË

Langs de kustlijn van België loopt van Knokke Heist tot aan De Panne een vierstrooksweg en een tramlijn evenwijdig aan de kust. Tevens is er een kustfietsroute als veilige fietsverbinding tussen de badplaatsen. Voor de verbinding
tussen de zee en het recreatiepark aan de andere kant van de weg is een houten brug geplaatst. Opdrachtgever is de afdeling KUST van het agentschap voor Maritieme Dienstverlening en Kust. De lengte van de brug is circa 80 m, in zes delen van circa 13,50 m en een breedte van 4 m. In totaal bestaat de brug uit circa 600 houten elementen waarvan geen enkel element hetzelfde is. Deze elementen zijn samengesteld tot een vakwerkconstructie waarbij de verbindingen worden gerealiseerd door middel van stalen bussen en stalen pennen. Dit is alleen te realiseren doordat de gehele constructie 3D is uitgetekend en waarna alle elementen met CNC-gestuurde machines zijn bewerkt.

Fotografie: John Lewis Marshall/Houtblad

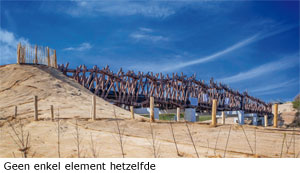

dec 03 09

TUIBRUG HARDERWIJK (NL)

Harderwijk is vanuit het verleden een vissersplaats waar botters een belangrijk deel uitmaakten van de vissersvloot. Voor de verbinding van de wijken Drielanden en Stadsweiden is er een aanbesteding uitgeschreven waarbij de uitstraling van de nieuwe brug moest voldoen aan het beeld van botters. De lengte van de brug is 77 meter, onderverdeeld in elf delen van 7 meter. Vrije overspanning tussen de masten is 49 m en de breedte is 4,50 m voor fietsers en voetgangers.

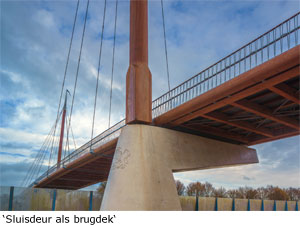

Door de grote horizontale kracht van 1600 kN vanuit de aanrijdbelasting was breedte nodig om voldoende stijfheid te verzorgen. In feite is het dek ontworpen als een aantal sluisdeuren achter elkaar. > Door het toepassen van zware randen die worden verbonden met zware tussenregels en diagonalen van staal, ontstaan stijve elementen van 7 m lang en circa 6 m breed. De constructiehoogte bedraagt circa 400 mm, waardoor een zeer slanke constructie ontstaat

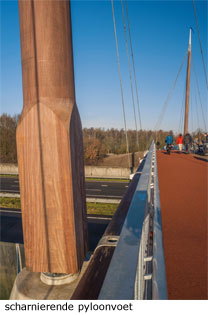

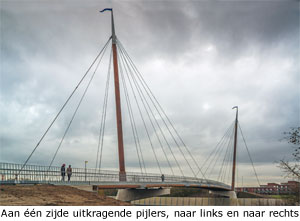

in relatie tot de lengte van 77 meter. De pylonen zijn over de volle hoogte gedraaid uit azobé stammen met een lengte van circa 22 meter, waardoor geen onderlinge verbindingen noodzakelijk zijn.

Fotografie: John Lewis Marshall/Houtblad

dec 03 10

dec 03 11

dec 03 12

REFERENTIE

BECO, LCA study concrete, steel , timber and GRP footbridges, 2013

Download hier het artikel in pdf-formaat logo pdf

In de reeks Bruggen in de Kunst dit keer een onderdeel van de Berlijnse Oberbaumbrücke, gelithografeerd door de Alkmaarse kunstenares Marja Vleugel.

Michel Bakker

dec 05 01

DE BRUG

Over de Spree in Berlijn ligt sinds jaar en dag de Oberbaumbrücke. Een iconische brug met een groot verleden. De eerste brug met die naam lag iets zuidelijker en maakte nog deel uit van de oude stadsmuur. Er werd destijds tol geheven bij een smalle doorgang in het midden. Deze doorgang was ’s nachts afgesloten met een bespijkerde boom (Baum), vandaar de naam. Er was overigens ook een stroomafwaarts gelegen Unterbaumbrücke.

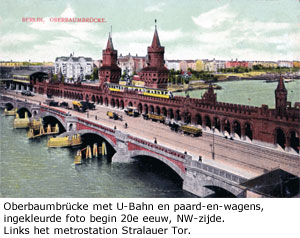

Bij de staduitbreiding van 1732 verplaatste men de ‘Oberbaum’ naar de huidige locatie. Toenemend verkeer en plannen voor een eerste metrolijn (door Siemens & Halske) deed het stadbestuur besluiten de architect en stadsbouwmeester Otto Stahn (1859-1930) een nieuwe brug te laten ontwerpen. Het werd een bakstenen brug (bouwperiode 1894-1896) met neogotische stijlkenmerken en twee 34 m hoge torens in het midden: een mooie herinnering aan de oude functie van waterpoort. De metro zou gaan rijden op het hogere deel aan de ZO-zijde. Daaronder plande men een voetgangerspromenade onder kruisgewelven. De openingsrit van de Berlijnse metro vond trouwens plaats op 18 februari 1902.
Bombardementen tijdens de Tweede Wereldoorlog brachten zware schade toe aan de brug en in 1945 werd het middengedeelte door de Wehrmacht ook nog opgeblazen in een wanhopige poging de Sovjetopmars te hinderen. Na de oorlog lag de provisorisch herstelde brug op de grens van het Amerikaanse- en Sovjet-deel, de stad was toen immers in vier sectoren verdeeld. Met de totstandkoming van de ‘Berlijnse muur’ werd de brug op 13 augustus 1961 voor  normaal verkeer gesloten. Er resteerde slechts een streng gecontroleerde voetgangersovergang voor West-Berlijners. Na de Wende (val van de ‘muur’ en Duitse hereniging) in 1989 startte een uitgebreide renovatie. De Spaanse
architect, constructeur en kunstenaar Santiago Calatrava (1951) maakte een ontwerp voor een nieuw stalen metrodeel tussen de beide torens. De feestelijke opening geschiedde voor voetgangers en wegverkeer in 1994, een jaar later voor de metro. De stadsdistricten Kreuzberg (voormalig West- Berlijn) en Friedrichshain (voormalig Oost- Berlijn) stonden wederom in volledige verbinding. Sinds 1998 herdenken de bewoners de verdeeldheid tijdens de Koude Oorlog met een ‘Wasserschlacht’, een ludiek gevecht op de brug met tomaten, meel en veel water.

dec 05 02

DE KUNSTENARES

Marja Vleugel volgde de opleiding aan de Hogeschool voor de Kunsten in Utrecht: autonome vormgeving – grafiek, met als specialisatie lithografie en de etstechniek. Naast haar werk als beheerder in het Grafisch Atelier Alkmaar, maakt zij zelf grafiek:
steendrukken (litho’s), etsen, linoleumsnedes en meer. Zij hanteert en combineert al doende verschillende grafische technieken. “De keuze voor een techniek is zowel bepalend voor het formaat als het onderwerp. De lithosteen is groot en uitnodigend, de kleine etsplaten kies ik meer voor intieme afbeeldingen.” Bij de linoleumsnedes werkt zij bij voorkeur in zwart/wit en niet met grijstonen, waarbij zij zich laat dwingen een duidelijke keuze te maken door simpelweg te gutsen of te laten staan. Sommige thema’s als een verlaten landschap, een lijnenspel, de beweging en het licht in de architectuur, komen door de jaren heen in haar werk terug. Altijd gaat het haar meer om de sfeer van het thema dan om het thema zelf. Marja Vleugel heeft een zekere voorliefde voor bruggen. In de Verenigde Staten heeft zij verschillende bruggen gefotografeerd en later tot litho’s uitgewerkt. Ook de Vrijheidsbrug over de Donau te Boedapest (1896) en de Gazelabrug te Belgrado (1966-1970) heeft zij in litho gevangen, evenals de Erasmusbrug te Rotterdam en de oude brug over de Maas te Maastricht. Marja Vleugel over haar fascinatie voor bruggen: “Aanvankelijk word ik getrokken door het water: de kustlijn, een meer, rivier, sloot, waterval of kanaal. Daar kom je ook bruggen tegen, functionele bouwsels die water overbruggen en oevers verbinden. Buiten het feit dat het vaak prachtige objecten zijn - heel divers, zowel historisch als modern - vind ik vooral het visuele aspect boeiend. Het licht van het water dat reflecteert op de brug, de constructies, algengroei en perspectief, de beschutting voor mens en dier aan de onderkant; er valt veel schoonheid te ontdekken. Dit alles is voor iedere brug onder diverse omstandigheden altijd anders en voor mij telkens een reden om de bruggen die ik tegenkom van meerdere kanten te bekijken en dit vast te leggen op de foto. Omdat ik mezelf meer een graficus vind dan fotograaf, gebruik ik deze foto’s dan vooral als thema in mijn prenten.”

dec 05 03

DE LITHO

Het metroviaduct van de Oberbaumbrücke bestaat, op het middelste veld na, uit preflexliggers en vakwerken, opgelegd op portalen. De litho toont nu juist de onderkant van dat middelste veld, over het gedeelte waar het scheepvaartverkeer mag passeren. “Hier zijn twee stalen ‘vakwerken’ te zien, die zich in twee schuine vlakken onder de dekconstructie bevinden. De vakwerken hebben één gemeenschappelijke onderrand in het midden onder het  rijdek, waardoor een soort ruggengraatconstructie ontstaat. Deze gemeenschappelijk onderrand bevindt zich ter plaatse van de grootste belasting en de randen aan de zijkanten vormen tezamen met de dwarsdragers (‘verticalen’) en diagonalen de ‘vakwerken’. De diagonalen lijken bestemd voor het opnemen van remkrachten.” Met dank aan Fred van Geest, Olga van der Klooster, Olga Minkema, Frans Remery.

dec 05 04
BRONNEN

R. Haubrich, Berlin. Der Architekturführer, Salenstein 2010.
D. Schendel, Architectural Guide. Berlin, Berlijn 2016.
Berlijn-blog.nl en diverse websites, waaronder https://mvleugel.exto.nl en https://www.youtube.com/watch?v=6c0tVX539Tg
