door P. Zanenjan 03 02

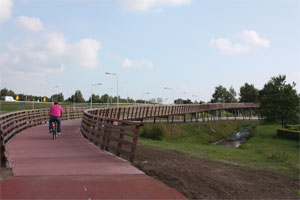

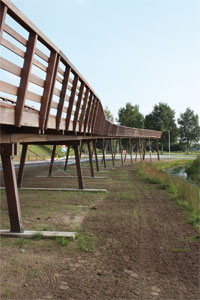

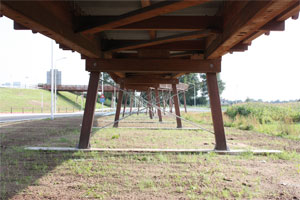

Ten behoeve van de ontsluiting van de nieuwe woonwijk Bergierslanden in Meppel is er een nieuwe rondweg aangelegd op het grondgebied van de gemeente Staphorst. Er is er duidelijk voor gekozen dat het fietsverkeer deze nieuwe weg ongelijkvloers zal kruisen in de vorm van een brug. Zowel de mogelijkheden in staal als in hout zijn door de gemeente onderzocht en het bleek dat in dit geval de houten brug veruit de goedkoopste variant was. Ter plaatse van de rondweg is een vrije overspanning van ca 20 meter toegepast met een doorrijhoogte van ca 4,60m. Aan één zijde van deze hoofdoverspanning zijn 2 secties aangebracht van ca 11m aansluitend op de provinciale weg, welke op vrijwel hetzelfde hoogteniveau ligt. Aan de andere zijde moest een hoogteverschil worden overbrugd van ca 4,50 m waarvoor bij een maximale helling van 1:40 een bruglengte noodzakelijk is van circa 180m. Deze afstand is onderverdeeld in brugsecties van 10,5 meter welke zijn opgelegd op jukken, bestaande uit schuin geplaatste houten palen met horizontale houten kespen. De stabiliteit in dwarsrichting wordt verzorgd door thermisch verzinkte trekstangen. Voor de liggers van de secties is gebruik gemaakt van zogenaamde gestifte liggers met een afmeting van 180x540 mm en deze zijn samengesteld uit drie lagen van 180x180 mm welke onderling zijn verbonden met thermisch verzinkt stalen stiften van 30mm. Hierdoor zijn grote lengten te realiseren en kunnen door middel van buigtechnieken verschillende vormen worden gerealiseerd. Om de brug een slanke uitstraling te geven zijn de twee hoofdliggers naar binnen toe aangebracht en zijn door deze hoofdliggers dwarsdragers gestoken waarop langsliggers zijn gemonteerd. Het dek is uitgevoerd in glasvezelversterkt kunststof van 55 mm dikte waarop een slijtlaag van epoxy ingestrooid met kwartsmateriaal is aangebracht. Behoudens het kunststof dek is de gehele brug uitgevoerd in FSC gecertificeerd azobe. De fundering bestaat uit betonpalen en zijn voorzien van geprefabriceerde betonkespen, welke de bouwtijd aanzienlijk hebben verkort.
Voor meer informatie : Groot Lemmer bv tel 0514-561441 of www.grootlemmer.com

Feiten en cijfers

Fundering: betonpalen en prefab kespen
Jukken: azobe palen en kespen.(FSC)
Liggers: azobe (FSC)
Leuningen: azobe (FSC)
Dek: glasvezel versterkt kunststof
Lengte: 190 m
Breedt: 3,50m


jan 03 01  jan 03 03 jan 03 04
