Christa van den Berg en Adriaan Kokjun 02 01

Het Ontwerp

In samenwerking met ipv Delft en Machinefabriek Rusthoven haalde BAM Civiel Noordoost een kleine twee jaar geleden op overtuigende wijze de Design & Construct-opdracht binnen voor de Willem III brug, een nieuwe brug over Het Kanaal in Assen, nabij de Vaart Noordzijde.

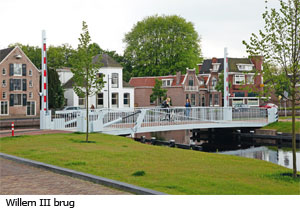

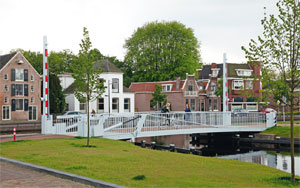

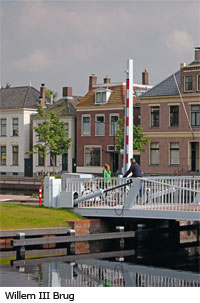

 Willem III-brug
Opdrachtgever  Gemeente Assen
Ontwerp ipv Delft, Adriaan Kok
Uitvoering BAM Civiel Noordoost
Constructie Bartels
Staalwerk Machinefabriek Rusthoven

Voor het ontwerp en de realisatie van de brug organiseerde de gemeente Assen een tender met EMVI-criteria, waarvoor het drie partijen uitnodigde. Onder andere beeldkwaliteit, onderhoud en ‘social return on investment‘ speelden een rol bij de beoordeling.
jun 02 02Als basis voor de ontwerpopgave was er een uitgebreid beeldkwaliteitsplan met referentiebeelden beschikbaar. Zo diende de nieuwe brug de ingang van Het Kanaal en daarmee tevens het begin van de  blauwe As te markeren. Tegelijkertijd vroeg de gemeente om een rustig en ingetogen beeld, dat op instemming van de direct omwonenden zou kunnen rekenen en zou passen in dit historisch en groen deel van de stad. Op initiatief van het ontwerpteam kregen alle ontwerpende partijen gelegenheid al in de tenderfase de eerste schetsen te presenteren aan de opdrachtgever. Het ontwerpteam zelf presenteerde diverse varianten, waaronder een draaibrug, meerdere ophaalbruggen en de uiteindelijke klapbrug. De draaibrug en ophaalbruggen bleken aanzienlijk duurder dan de klapbrug. Bovendien was met name een ophaalbrug een stuk opvallender, wat niet per se gewenst was. Het ontwerp voor de klapbrug sloot goed aan op de opgave, en bij de EMVI-criteria. In de uitwerking van het ontwerp stond de ontwerpers twee dingen voor ogen: het ontwerp moest ingetogen zijn en prijsbewust. Beide uitgangspunten vertalen zich bijvoorbeeld in de keuze voor een bovendeks hydraulisch bewegingswerk. Het gebruik van dit type bewegingswerk betekent dat er geen dure kelder nodig is en de aanpassingen aan de bestaande kade minimaal zijn. Ook zorgt het voor een subtiele brug die goed past in de omgeving. Het materiaalgebruik is bovendien beperkt, zeker vergeleken met een ophaalbrug. Ten slotte is het bovendekse bewegingswerk goed bereikbaar voor onderhoud.
Een ander aspect waaruit met name het streven naar een ingetogen ontwerp spreekt, is de integratie van werkelijk alle elementen in één slanke constructie. Zo fungeren de twee verticale stalen elementen aan weerszijden van het water als behuizing voor de slagbomen, waardoor deze minder aanwezig zijn. Daarnaast zijn ook openbare verlichting, camera’s voor het op afstand openen van de brug en de scheepvaart- en verkeersseinen in deze elementen geïntegreerd. Dit geeft een beeld dat niet alleen rustig is, maar ook als poort is te herkennen.jun 02 04
Vanuit de gemeente is er de wens alle bruggen in de Blauwe As te voorzien van een kunstuiting. De onderzijde van het val leent zich bijzonder goed voor een gedicht. Als de brug opengaat, worden de  wachtenden gerustgesteld door de dichtregels van Gerard Nijenhuis die op de onderzijde van het val geschreven zijn.

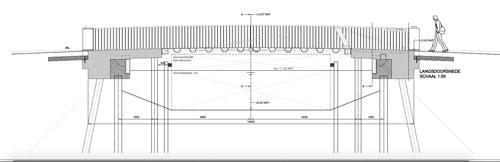

jun 02 03

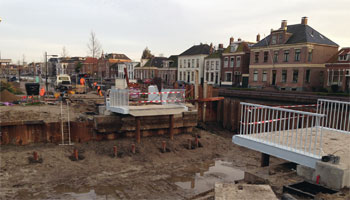

jun 02 05

De Uitvoering

Martin Kuis en Johan Davidse, BAM Infra Regio Civiel

Voorafgaand aan de uitvoering van de nieuwe brug, heeft de gemeente Assen de bestaande Witterbrug laten verwijderen. Deze was aan vervanging toe, onder meer doordat het brugdek niet meer open kon. Hierna is gestart met het plaatsen van tijdelijke damwanden, om het gedeelte van Het Kanaal waarover de brug gebouwd moest worden droog te kunnen zetten. De bestaande brug was gefundeerd  op twee landhoofden en een middenpijler. De middenpijler was voor de nieuwe fietsbrug overbodig. Deze is dan ook gesloopt na droogzetting van de bouwput.jun 02 06

Bijzonder aan dit project is dat het waterniveau van de omliggende kanalen (Het Kanaal en de Vaart) hoger is dan het aanwezige grondwater. Dit maakte een waterdichte bodem- en oevervoorziening ter plaatse van het aan te passen gedeelte van Het Kanaal noodzakelijk. Na het slopen van de middenpijler is de nieuwe oevervoorziening van verankerde stalen damwanden aangebracht en is de vaarweg tot de juiste diepte en onder het juiste profiel ontgraven. In deze ontgraving is een waterdichte bodemvoorziening van bentonietmatten aangebracht. Kleikorrels in de overgang tussen bentonietmat en damwand zorgen voor de benodigde afdichting omdat onder invloed van vocht de korrels opzwellen. Bovenop de bentonietmat is weer een halve meter grond onder profiel aangebracht ter bescherming van de bentonietmat. Hiervoor is grond gebruikt die tijdens het ontgraven was vrijgekomen. De uitvoering van de grondwerken was in handen van een lokale aannemer met kennis van de omgeving, waardoor de overtollige grond weer efficiënt kon worden ingezet op andere locaties binnen de gemeente Assen. De aanbruggen zijn gefundeerd op de twee aanwezige landhoofden en vier slanke stalen buispalen. De stalen buispalen zijn aangebracht nadat het grondwerk onder profiel was afgewerkt. Belangrijk voordeel van de toepassing van stalen buispalen in dit ontwerp was dat de palen trillingsvrij en zonder gebruik te maken van grote machines aangebracht konden worden. Met het aanbrengen van de stalen buispalen waren de voorbereidende werkzaamheden voor het beton- en staalwerk gereed. De aanbruggen van de brug bestaan uit een stalen frame met betonnen vulling. Op het stalen frame is aan de zijkant zowel het leuningwerk als het bewegingswerk bevestigd. Verder zijn ook de draaipunten en de oplegpunten van het beweegbare dek bevestigd op deze stalen frames. Na het aanbrengen van de bekisting voor het betonwerk, zijn de stalen frames exact op maat op de bekisting gelegd. Vervolgens is de wapening voor de aanbruggen aangebracht en is het beton van de aanbruggen gestort.jun 02 07
Tijdens het verharden van de betonconstructie zijn de kabels en leidingen voor de bediening van de brug aangebracht en is het als technische ruimte ingerichte zitelement geplaatst. Daarnaast is het plaatsen van de definitieve remmingwerken en aanlegvoorzieningen rondom de brug gestart en is de bouwput weer gevuld met water.

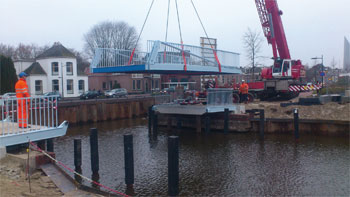

Op 3 december 2014 plaatste Machinefabriek Rusthoven onder ruime belangstelling van de lokale pers en omwonenden het stalen brugdek. Aansluitend is het bewegingswerk samen met de elektrische bediening van de brug aangebracht en kon deze getest worden. Tevens is in deze periode de definitieve verharding aangebracht en heeft het terrein rondom de brug zijn definitieve vorm gekregen. Op 19 december 2014 is de brug opgeleverd en opengesteld voor het verkeer.

 Download hier het artikel in pdf-formaat logo pdf

Wils van Soldtjun 04 01

De historie van Het Kanaal kenmerkt zich door een afwisseling van kunstwerken door de tijd. In de beginperiode waren het voornamelijk houten draaibruggen die Het Kanaal overbrugden. De houten draaibrug in Het Kanaal ter hoogte van de Groningerstraat vormde een belangrijke verbinding tussen het oude klooster en het noorden.

Tevens maakte de oude brug deel uit van de belangrijke postroute Meppel – Beilen – Assen – Vries. Later, in 1925 is de houten draaibrug ter plaatse van de Groningerstraat vervangen door een ijzeren ophaalbrug. In 1973 is de brug vervangen door een dam in Het Kanaal. In datzelfde jaar is ook de dam ter hoogte van de Nobellaan gerealiseerd. In de dammen zijn duikers aangebracht. Zoals de namen al doen vermoeden, ligt de Weiersbrug over Het Kanaal ter hoogte van de Weiersstraat/ Nobellaan terwijl de Groningerbrug onderdeel is van de Groningerstraat.
Het Kanaal vormde tijdens de aanleg rond 1860 de noordelijke grens. Na de Tweede Wereldoorlog was de woningnood hoger dan voorzien en werd Assen uitgebreid aan de noordzijde van Het Kanaal. Door de ontwikkeling van Assen vormt Het Kanaal niet meer de noordelijke grens van de stad, maar is het wel nog steeds de noordgrens van de binnenstad.

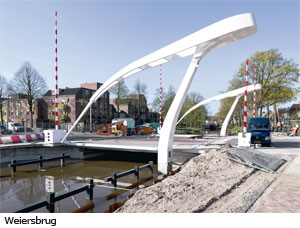

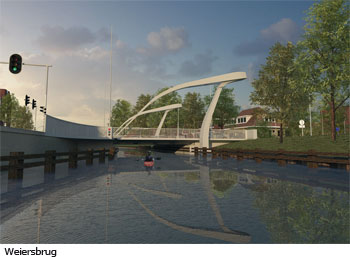

Weiersbrug en Groningerbrug
Opdrachtgever Gemeente Assen
Vormgeving René van Zuuk, Architecten BV - Almere
Uitvoering infra Roelofs Wegenbouw - Den Ham & J.C. Krans Aannemingswerken BV - Nieuw-Buinen
Werktuigbouwkunde Luttjeboer BV - Veendam & Molenmaker Techniek BV - Sneek
Electrotechniek Luttjeboer BV - Veendam & Unica Industrial Projects - Zwolle

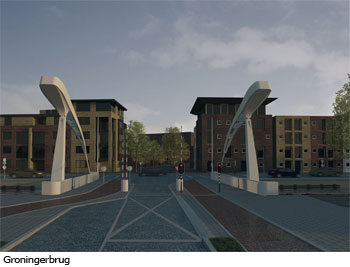

jun 04 02

De Vormgeving

De twee bruggen zijn op basis van een ambitiedocument ontworpen door de architect René van Zuuk Architecten B.V. uit Almere. De bruggen zijn uitgevoerd als ophaalbrug en geschikt voor  verkeerscategorie 4. De vormgeving van de bruggen is voornamelijk bepaald door de maat en de schaal van de omgeving. Als aangegeven in het ambitiedocument moeten de opeenvolgende bruggen van de Blauwe As over een duidelijke hiërarchie beschikken. Ook uit het ambitiedocument blijkt dat er overeenkomsten zijn tussen de Weiersbrug en de Groningerbrug. Het zijn beide autobruggen die zich in het rompgedeelte van de Blauwe As bevinden. Daar echter de locaties en de stedebouwkundige situaties niet identiek zijn, was het niet wenselijk om twee dezelfde bruggen te maken. Aan de vormgeving te zien lijken de beide bruggen meer op een broer en zus uit één familie. Vanwege een duidelijke poortmarkering bij de Groningerstraat is op deze locatie gekozen voor een ophaalbrug. Om de Weiersbrug tot dezelfde familie te laten behoren, is ook hier gekozen voor een ophaalbrug. Daar de stedenbouwkundige situatie in de Groningerstraat minder ruimte heeft dan de situatie bij de Weierstraat/Nobellaan wordt de Groningerbrug compacter gemaakt. Om de poortwerking van beide bruggen te versterken, worden de vlakken onder het contragewicht verlicht.jun 04 03
De ligging van de ophaalbruggen is zo gekozen dat de brugkelders en de hameistijlen zich aan de noordzijde van Het Kanaal bevinden. De hameistijlen zijn opgesteld naast de brugkelder en zijn bevestigd op een betonnen poer die wordt ondersteund door schroefmortelpalen. Deze palen zijn trillingsvrij aangebracht in de bodem waardoor beschadiging van omliggende woningen is voorkomen. Op de hameistijl is de balanspriem bevestigd. Aan de landzijde van de balanspriem hangt het contragewicht, de andere zijde is middels een hangstang verbonden met de einddwarsdrager van het val t.p.v. de voorhar nabij de vooropleggingen. Kenmerkend voor deze uitvoering is dat bewegingen van het val t.g.v. de mobiele belasting op de brug niet worden doorgegeven via de hangstangen aan de  balanspriemen. In de gesloten stand wordt het val niet opgezet. De balancering van iedere klap is zodanig dat er voldoende overgewicht is voor het verkrijgen van de vereiste oplegkracht van tenminste 20 kN op de opleggingen per valdeel. De brugklappen worden in gesloten stand noch opgezet, noch vergrendeld. Bij de Weiersbrug buigt de hameistijl van het water af waardoor daar een lagere en ruimere constructie ontstaat. Dit past in de stedenbouwkundige situatie rondom de Nobellaan. De hoogte tussen de ballastkist en het wegdek bedraagt hier 7,82 m. Om bij geopende Groningerbrug voldoende vrije ruimte te houden tussen het contragewicht van de balanspriem en de weg gelegen aan de noordwestzijde van Het Kanaal is de hameistijl verhoogd tot 9,40 m boven het wegdek en is het draaipunt van de hameistijl (zie inzet foto blz. 20) met de balanspriem zover mogelijk naar het water toe verplaatst. Hierdoor buigt de hameistijl naar het water waardoor de constructie, geheel in lijn met de stedenbouwkundige situatie, hoger en compacter wordt. Opvallend bij de bruggen is de vorm van de balanspriem die in de gesloten stand van de bruggen geen hoek vormt met de hangstang, zoals bij traditionele ophaalbruggen, maar vloeiend overloopt in de hangstang van de brug. Ze liggen nagenoeg in elkaars verlengde waardoor dit integrale beeld een grotere dynamiek aan de bruggen levert.

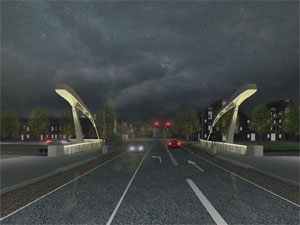

jun 04 04Gelet op de eis van een maximaal toelaatbare constructiehoogte van 1,00 m van het val, is er bewust voor gekozen om elke brug uit te voeren met twee brugklappen met elk één hameistijl. (zie foto onder) Vanwege de geringe bouwhoogte van het val kon een doorvaarthoogte van 0,80 m voor de kanovaarder worden gerealiseerd en kon een kano uittredeplaats vervallen. Bovendien geeft een kleiner val met twee dragende hoofdliggers en draaipunten lagere materiaalspanningen in de dragende delen als gevolg van de temperatuurgradiënt en eventuele uitlijnfouten. Dit in vergelijking met één klap per brug die is uitgerust met meer dan twee dragende hoofdliggers en draaipunten. De beide bruggen zijn dus uitgevoerd als een tweelingbrug, echter met gespiegelde hameistijlen.
De totale breedte van de Groningerbrug is 16,00 m, die van de Weiersbrug bedraagt 21,70 m. Door het splitsen van het brugdek ontstaan bij de Groningerbrug twee brugdelen van 8,00 m. Vanwege de hoek die de wegas maakt met de kanaalas heeft het val aan één zijde een lengte van 10,30 m aan de andere zijde een lengte van 11,00 m.jun 04 05
Bij de Weiersbrug is er een klap met een breedte van 11,40 m en een klap van 10,30 m breed. De lengte van elke klap bedraagt 10,55 m. De brug kruist hier Het Kanaal onder een hoek van 100 graden.
Het val is uitgevoerd als een orthotrope rijvloerconstructie bestaande uit een stalen dekplaat ondersteund door trogvormige langsliggers met een hoogte van 350 mm. Deze langsliggers zijn gelast tegen dwarsdragers die vervolgens de belasting overbrengen naar de twee hoofdliggers: hoog 700 mm bij de Weiersbrug en 650 mm bij de Groningerbrug. Aan de achterzijde van het val is een kokerdwarsdrager gepositioneerd met afmetingen 900 mm x 900 mm bij de Weiersbrug en 800 mm x 800 mm bij de Groningerbrug. Aan de kokerdwarsdrager wordt een hydraulische cilinder bevestigd.
Het wegdek van de Weiersbrug is opgedeeld in twee voetpaden, twee fietspaden, een rijstrook voor de richting Nobellaan (noordwaarts), een rijstrook voor linksaf en rechtdoor richting Weiersstraat (zuidwaarts). Op de Groningerbrug bevinden zich, naast slechts één rijstrook voor links- en rechtsaf rijdend verkeer in zuidwaartse richting, ook twee voetpaden en twee fietspaden. De  verkeersregulering geschiedt aldaar met verkeerslichten. De brug wordt uitgelegd voor eenrichtingsverkeer.

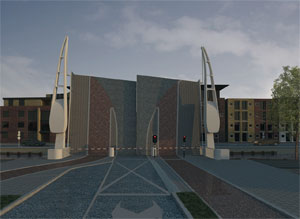

jun 04 06Bewegen van de brug

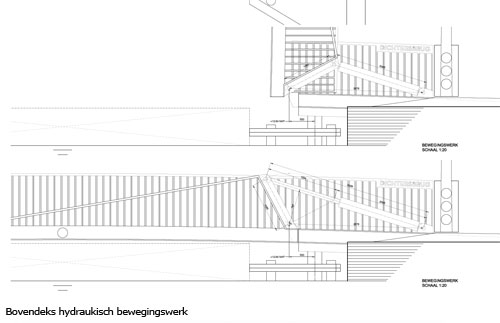

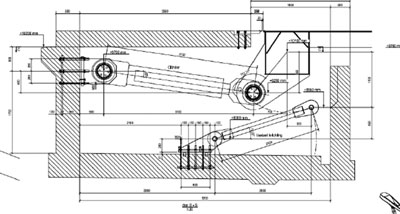

De aandrijving van de beide bruggen geschiedt met een hydraulische installatie. Elk hydraulisch aggregaat van een brug is, naast de benodigde hydraulische kleppen, filters, drukschakelaars,  drukbegrenzingsventielen, appendages, e.d. uitgerust met twee axiaal verstelbare plunjerpompen met variabele opbrengst en één noodpomp die slechts een constant debiet kan leveren. De verstelbare pompen hebben elk een nominaal debiet van 175 liter/min, de noodpomp levert 10 liter/min. De energiezuinige draaistroommotoren (hoog rendement) van de verstelbare pompen hebben elk een vermogen van 45 kW bij 1475 rpm. De draaistroommotor van de noodpomp heeft een vermogen van 2,2 kW bij 1450 rpm. Elke brugklap wordt enkelzijdig aangedreven door een hydraulische cilinder in de brugkelder. Voor de beide cilinders is er een gemeenschappelijk hydraulisch aggregaat opgesteld in de noordoostelijke brugkelder nabij de hameistijl. Voor de beide brugvallen van een brug is één gemeenschappelijke tank beschikbaar voor de hydraulische olie. De inhoud van de tank voor de Weiersbrug bedraagt 700 liter en voor de Groningerbrug 530 liter.jun 04 09
Tijdens bewegen van de brug functioneert de zuigerstang als een trek-duwstang die bij het draaipunt van het val, via een arm, is verbonden met de koker aan het eind van het val. De deksel- of bodemzijde van de cilinder is verbonden met een stoel geplaatst tegen de achterwand van de brugkelder voor de afvoer van de reactiekrachten. Tijdens openen wordt door de hydraulische pomp olie toegevoerd aan de dekselzijde in de cilinder, bij sluiten geschiedt dit aan de stangzijde. Voor het besturen van de brug zijn er voor het detecteren van de positie van het val redundante standschakelaars aangebracht in het bewegingstraject van de zuigerstang. Daartoe zijn er aan elke zuigerstang twee schakellinialen gemonteerd. Elke schakelliniaal voorziet in een schaats die een standschakelaar bedient in de stand “Voor-Voor-Op” (VVO) voor het commanderen van het retarderen openen, de stand “Voor-Op” (VO) voor het controleren van het retarderen openen en de stand “Eindtand Op” (ESO) voor het vaststellen dat de volledig geopende stand van het val is bereikt. Voor het sluiten betreft het de standen “VVN”, “VN” en “ESN”. De standschakelaars en de linialen zijn dus redundant uitgevoerd volgens NEN 6786, Voorschriften Ontwerp Beweegbare Bruggen (VOBB).

Bedieningsaspecten

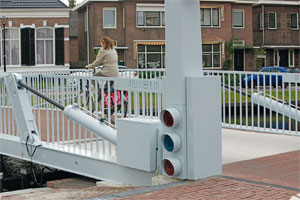

De elementen behorende bij de brug, m.n. de afsluitbomen, de scheepvaartseinen, het bedieningspaneel, de naamplaat en de leuningen met verlichting zijn geïntegreerd in het object.

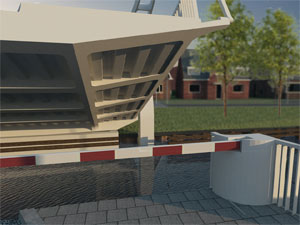

De leuningen van de bruggen eindigen aan de noordzijde in stalen afsluitbare consoles en aan de zuidzijde in stalen afsluitboom kasten waarin ook opgenomen de scheepvaartseinverlichting.
Aan de noordwestzijde is in een console het bedieningspaneel van de brug ondergebracht. De plaats van het paneel is zodanig gekozen dat voldaan wordt aan het gestelde in Tabel E.1 uit NEN-EN 6787: Functionele eisen voor zicht tijdens bediening. Op de plekken waar minder zicht is doordat de brug in geopende toestand is, zijn er tijdens het bewegen momenten ingebouwd (schouwmomenten) waarop de veiligheid wordt gecontroleerd. Aan de noordoostzijde is in een console het elektrisch materieel voor de brugverlichting ondergebracht. Voor de afsluitbomen aan de noordwestzijde zijn twee afzonderlijke afsluitboomkasten opgesteld. De leuning bestaat uit stalen strippen die vergelijkbaar zijn met die van de Willem III-brug, de Venebrug en de Molenbrug voor fiets- en voetgangersverkeer. Aan de bovenkant is de leuning afgewerkt met een U-profiel waarin LED-verlichting is ondergebracht. Het profiel is in het midden van de leuning verhoogd voor het kunnen aanbrengen van de naam en het bouwjaar van de brug. Door de LED-verlichting lichten de letters ’s avonds op. Naast de verlichting in de leuning wordt ’s avonds ook het bovenwerk van de brug verlicht waarbij het vlak onder het contragewicht een hogere intensiteit krijgt zodat de brug ka functioneren als een baken. Op Het Kanaal vindt begeleide konvooivaart plaats. Dit houdt in dat de brugwachter de schepen kent die hij/zij
vanaf het begin tot het eind door Het Kanaal begeleidt. De brugwachter weet dus ook dat het laatste schip de brug is gepasseerd waardoor de veiligheid van de passerende schepen is gewaarborgd. De brugwachter kan bij de Groningerbrug daartoe met de schepen communiceren met behulp van een omroepinstallatie.

De elektrische installatie

Alle onderdelen van de elektrische installatie zijn geplaatst in de waterdichte betonnen brugkelder. De brugkelder is eenvoudig en goed bereikbaar middels een toegangsluik en trap. Bijkomend voordeel is dat belangrijke onderdelen uit het zicht worden onttrokken en derhalve vandalisme bestendig zijn. Om te komen tot een ontwerp van de elektrotechnische installatie, dat leidt tot een betrouwbaar en veilig functioneren van de bruggen, is voor het veiligheidsaspect een Risico Inventarisatie en Evaluatie (RI&E) opgesteld om te onderbouwen dat de veiligheidscircuits aan het vereiste niveau voldoen. Op de elektrische installatie is een RA-analyse uitgevoerd op basis van de RWS-leidraad RAMS. Dit document beschrijft de RA-analyse van de bruggen, waarbij de “R” staat voor betrouwbaarheid en de “A” voor beschikbaarheid.* Met behulp van een foutenboom is de faalkans van het systeem bepaald en getoetst aan de eis ”Storingen aan het object mogen maximaal 1 keer per jaar voorkomen.” Aan deze eis wordt voldaan. Voor de besturing van elke brug is er in de installatie een geprogrammeerde, elektronische besturing (PLC) geïnstalleerd waarmee tevens een eventuele toekomstige bediening op afstand eenvoudig is te implementeren.

Het werk

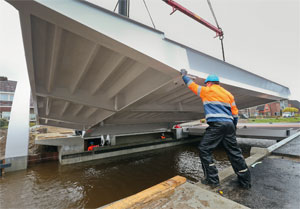

De opdracht voor het Werk werd verkregen op 20 augustus 2014. De oplevering van het werk moet in april 2017 plaatsvinden. Het contract is van het type Design & Construct en Maintenance. Het  onderhoud behelst een tijdsduur van 20 jaar.

 Download hier het artikel in pdf-formaat logo pdf

Wils van Soldtjun 03 01

De Venebrug en de Molenbrug zijn identieke draaibruggen voor fiets- en voetgangersverkeer en incidenteel een onderhoudsvoertuig met twee assen van elk 5 ton. Ze zijn gesitueerd in de Blauwe As logischerwijs nabij resp. de Venestraat en de Molenstraat. De projectdoorloop vanaf de opdracht door de gemeente Assen op 30 september 2013 betrof 19 maanden tot de openingsdatum op 30 april  2015. Het contract behelsde een design, construct en maintenance (20 jaren) contract.

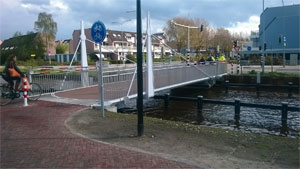

 Venebrug en Molenbrug
Opdrachtgever Gemeente Assen
Vormgeving Architect Frans Beune - Assen
Constructie Ingenieurs & Adviseurs Nepocon - Hengelo (Ov)
Uitvoering Infra Aannemersbedrijf Van Haarst - Enschede
Werktuigbouwkunde Jansen-Venneboer - Wijhe
Electrotechniek Alewijnse Groep - Nijmegen

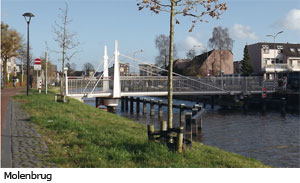

jun 03 02Het Ontwerp

De vormgeving is verzorgd door Architect Frans Beune uit Assen.
De draaibruggen zijn ongelijkarmig en rusten in het draaipunt op én stalen pijler, uitgevoerd als mantelbuis Ø 600 mm en een wanddikte van ± 20 mm. De pijler is aan de noordzijde van de brug in het water geheid en vervolgens op de juiste hoogtemaat afgebrand. Het val is uitgevoerd met een stalen dek met een boven- en onderplaat. Het bovendek is voorzien van een tweelaags slijtlaag. De lengte van het val bedraagt ca. 12,7 m (2,9 m + 9,8 m), de breedte tussen de leuningen is ca. 4,1 m (uitwendig ca. 4,4 m). Het val is niet gebalanceerd waardoor een moment op de pijler ontstaat. De buispaal met de bovenliggende aandrijfconstructie van de brug zijn hierop ontworpen. Ter hoogte van het draaipunt van de brug bevindt zich aan elke brugzijde een pyloon met daaraan bevestigd een tweetal tuien voor het ondersteunen van het lange en het korte deel van de brug. De tuien voorkomen de doorbuiging van de lange zijde als deze niet op de oplegging ligt tijdens een brugbeweging. De brug is voorzien van twee landhoofden. jun 03 03

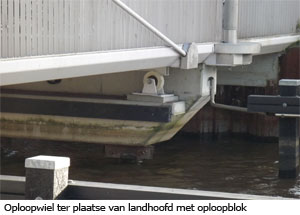

Aan het eind van de lange zijde (zuidzijde) van de brug bevinden zich op het landhoofd twee oplegpunten die zijn uitgevoerd met oploopwielen. Onder het val zijn twee wigvormige oploopblokken gemonteerd die de brug in de gesloten stand op juiste hoogte positioneren op het landhoofd. Een oploopblok is voorzien van een eindaanslag voor het begrenzen van de brugbeweging in de gesloten stand van het val. Op de bovenzijde van de pijler is een stalen constructie aangebracht waarin zich het taatslager van de draaibrug bevindt. Voor de bevestiging van het machinewerk is de constructie uitgerust met een bevestigingsstoel met uithouder. Boven deze stoel is de tandkrans van het machinewerk aangebracht.

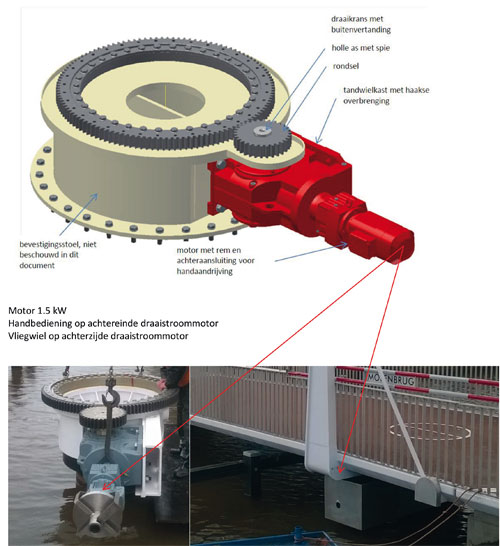

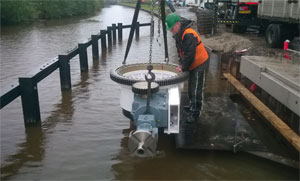

Bewegingswerk

jun 03 04

De aandrijving van de brug omvat een draaistroommotorreductor met ingebouwde rem, een haakse tandwielkast die is uitgevoerd als een kegelwielreductor, een rondsel met 35 tanden en een tandkrans met 120 tanden. De motor heeft een vermogen van 1,5 kW bij een nominaal toerental van 1435 rpm waardoor de draaibrug een nominale snelheid verkrijgt van ca. 0,03 rad/s. Op het machinewerk is een opnemer gemonteerd die m.b.v. een tandwiel is gekoppeld met de tandkrans van de brug. Tijdens het bewegen van de brug voorziet de opnemer in een snelheidspulssignaal voor het meten van de brugsnelheid en een absoluut positiesignaal van de brug. Op de achterzijde van de motor bevindt zich een plaatsingsmogelijkheid voor een handslinger voor noodbeweging van de brug en het lichten van de rem. Door ondiepte van Het Kanaal daar ter plaatse is de bediening vanuit het water mogelijk. Achter op de motoras is ook voorzien in een vliegwiel om de dynamische krachten tijdens eenjun 03 05  brugbeweging te reduceren. Deze treden op tijdens het bewegen van de brug door versnelling en vertraging van het object alsmede door het invallen van de rem. De aandrijving is gemonteerd aan de eerder genoemde uithouder. Op de verticale uitgaande as aan de bovenzijde van de haakse tandwielkast bevindt zich het rondsel dat ingrijpt in de tanden van de tandkrans van de brug. Op de tandkrans is het val van de brug gemonteerd. Voor het correct instellen van de positie van het val in x- en y-richting heeft men op het brugdek ter plaatse van het draaipunt toegang tot een verstelinrichting. De besturing van de brug is uitgevoerd in PLC-techniek en is ondergebracht in een straatkast die in de wegberm is opgesteld nabij elke brug. Om de bruggen beheerst te kunnen versnellen en vertragen, is er in elke besturingskast een omzetter geïnstalleerd in de vorm van een frequentieomzetter. De commando’s voor het vertragen van de brug tijdens openen en sluiten, alsmede de controle hiervan worden gegeven door de op het machinewerk aangebrachte positiegever. Deze gever voorziet tevens in een signaal in de volledig geopende stand van de brug om de brugbeweging te stoppen, de aandrijving uit te schakelen en scheepvaartseinen vrij te geven. In de gesloten stand zijn er redundante standschakelaars (hardware-matig) aangebracht die, naast het uitschakelen van de aandrijving,in de bediende stand de afsluitbomen vrijgeven voor openen.

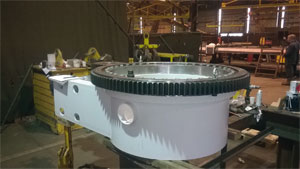

jun 03 06Het openen of sluiten van de brug duurt ca. 60 seconden, het versnellen en vertragen duurt ca. 6 seconden. De bediening van de brug geschiedt alleen lokaal vanaf een lessenaar op een console in de  wegberm. Via een afsluitbare bovenkap zijn de bedieningselementen bereikbaar voor de bediening van de brug, de landverkeersseinen, de afsluitbomen en de scheepvaartseinen. Aan iedere zijde van de brug bevindt zich een enkele horizontale afsluitboom waarvan één zijde draaibaar is gemonteerd op een verticale buis op het landhoofd. De afsluitboom bevindt zich aan de bovenzijde van het hekwerk van de brug c.q. het landhoofd bij gesloten stand van de brug. Voor het afsluiten van de brug voor het wegverkeer draaien de afsluitbomen een kwart slag om de afsluiting voor het verkeer te realiseren.
Voor de verlichting van de brug is gekozen voor een energiezuinige, dimbare verlichting met led’s. Daartoe zijn er ledstrippen aan de zijkant van de brug aangebracht aan de onderzijde van het leuningwerk die bij duisternis het brugdek verlichten. De seinen voor het land- en scheepvaartverkeer zijn eveneens uitgevoerd in led-techniek.

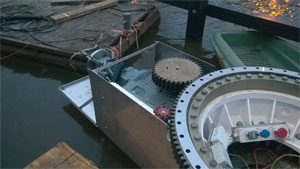

jun 03 07 jun 03 08

 Download hier het artikel in pdf-formaat logo pdf

jun 07 01Michel Bakker

Generaties zijn er mee opgegroeid, met de Avonturen van Kuifje. Wie kent niet de frisgekuifde reporter met zijn hond Bobbie, zijn vrienden kapitein Haddock, professor Zonnebloem en de detectives Jansen en Janssen? Minder bekend is de werkmethode van geestelijk vader Hergé, die in de aanloop naar een nieuw album zeer gedegen onderzoek deed naar bron en beeld. Zo ook naar een wel heel specifieke brug.

Hergé werd als Georges Prosper Reni Reni – geen typefout - in 1907 te Etterbeek in de Brusselse agglomeratie geboren. Als striptekenaar en scenarist zou hij wereldfaam gaan genieten. Samen met Willy Vandersteen (Suske en Wiske), André Franquin (Guust Flater) en René Goscinny (Asterix en Obelix) is hij een van de grootste tekenaars van de Europese stripkunst van de 20ste eeuw. Bekendst uiteraard om zijn reizende reporter Kuifje. In totaal zouden er 23 albums verschijnen, de eerste in 1929: ‘Les aventures de Tintin, reporter du Petit Vingtième, au pays de Soviets’. Nog steeds heeft zijn werk een universele aantrekkingskracht. Kenmerkend in zijn werk is zijn heldere tekenstijl, de zogeheten ‘klare lijn’. Het zijn meest tekeningen met contourlijnen die dan met vlakke kleuren worden ingevuld. Er wordt niet of nauwelijks gebruik gemaakt van schaduwen of arceringen. Hergé verwees vaak naar de (politieke) geschiedenis van de 20ste eeuw; zijn eigen verleden en dat van de wereld om hem heen inspireerde hem. Als voorbeeld van een nabije inspiratie: de vader van Hergé ging vaak wandelen met zijn tweelingbroer Léon, beiden droegen dan een bolhoed en hadden een wandelstok in de hand - de geboorte van Jansen en Janssen. Met kapitein Haddock deelde Hergé overigens een passie voor whisky.jun 07 02

Na het verschijnen van het album ‘De Blauwe Lotus’ in 1936 liet Hergé het vrije tekenen los en begon er een ware zoektocht naar bestaand en werkelijk beeldmateriaal als leidraad voor zijn tekeningen. Hij koos in zijn perfectionisme voor een realistisch decor. Auto’s werden getrouw afgebeeld, wapens werden overgenomen uit catalogi van wapenfabrikanten, camera’s werden nagetekend van een Leica-advertentie, kleding uit modebladen, havens en stadsgezichten van aanzichtkaarten enz. Zijn abonnementen op ‘National Geographic Magazine’ en ‘Paris Match’ waren hem daarbij eveneens zeer behulpzaam. Zo komen wij aan bij het album ‘Kuifje en de Zonnetempel’. Ook hier heeft Hergé zeer nauwgezet onderzoek gedaan naar beeldmateriaal dat hij kon gebruiken. Het verhaal in het kort: Een verschrikkelijke vloek treft de leden van een etnografische expeditie Sanders-Hardmuth. Zij deden onderzoek naar de Inca- cultuur en namen onder meer een mummie mee naar Europa. Professor Zonnebloem – als stripfiguur geïnspireerd op de Zwitserse natuurkundige prof. Auguste Piccard - wordt ontvoerd. Kuifje en Haddock gaan hem zoeken en belanden in Peru. Ze worden net als hij gevangengezet door Inca-nazaten en ontsnappen op het nippertje aan de dood op de brandstapel dankzij een zonsverduistering.

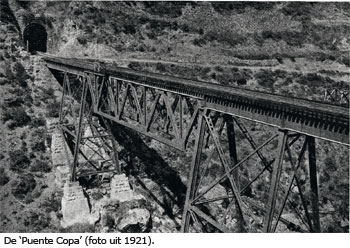

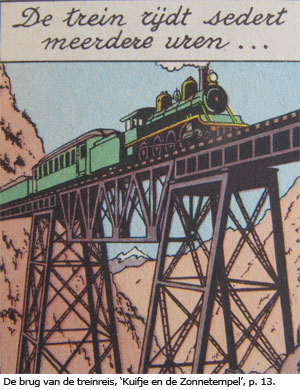

jun 07 03Beroemd is de scene waarbij Kuifje, Haddock en Bobbie per trein door Peru reizen. Onverlaten ontgrendelen de wagon waarin zij zich bevinden. Met steeds toenemende snelheid raast de wagon over de rails de berg af, een wisse ontsporing en dood tegemoet. Haddock redt zich bijtijds door van de trein te springen. Kuifje moet Bobbie nog uit de coupé halen en inmiddels is dan de snelheid van de wagon te groot om nog een sprong te wagen. Hij besluit te wachten tot de op hol geslagen wagon een duizelingwekkend hoge brug passeert en redt het vege lijf door van enorme hoogte in het water te springen, zijn trouwe viervoeter onder de armen. Gezien de voorkeur van Hergé voor het ‘realistisch decor’ is dan de vraag gerechtvaardigd: bestaat die brug?

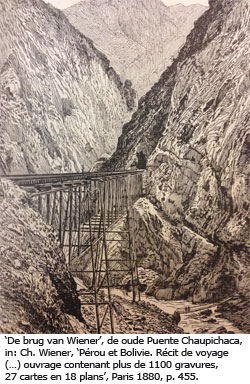

Daarvoor moeten we te rade gaan bij de beeldcollectie van Hergé. Zo blijkt hij in het bezit te zijn geweest van de tweedelige ‘Encyclopédie des Chemins de Fer illustrée’. Zodoende had hij geen enkele  moeite met de exacte weergave van de Peruaanse locomotief en trein. En voor de brug waar Kuifje met Bobbie vanaf sprong, had hij zelfs modellen gemaakt. Hiervoor heeft hij het boek van Charles Wiener, ‘Pérou et Bolivie’, ter hand genomen. Dit lijvige werk van Wiener verscheen in 1880. Wiener (1851-1913) was een Oostenrijks-Franse wetenschapper en ontdekkingsreiziger. Hij had, net als de expeditie van Sanders-Hardmuth, een expeditie naar Peru geleid (in opdracht van het Ministère de l’Instruction Publique, in 1975, 1976 en 1977) en was zelfs dichtbij de ontdekking van de Inca-stad Machu Picchu gekomen. Hij was met talloze schetsen teruggekeerd. Deze vormden het ruwe materiaal voor de ruim 1100 gravures in zijn boek. En hier komen we dicht op de huid van Kuifje. Wiener reisde onder meer over een deel van de latere Oraya-spoorweg. De spoorreis over het destijds gereedgekomen deel van deze beroemde ‘transandin’, die de verbinding zou gaan vormen tussen de kust van de Pacific en het stroomgebied van de Amazone, voerde hem naar evenzeer schitterende als beangstigende routepassages. Ernesto Malinowsky, de Poolse hoofdingenieur van de spoorlijn, stelde hem voor zijn treinreis een locomotief ter beschikking. Hoewel Wiener met name archeologische en etnografische doelen voor ogen had, maakte de tocht zelf ook veel indruk. De route begon in Callao, een voorname havenplaats in Peru. Over de hoofdstad Lima ging het richting de bergketen van de Andes. Onderweg maakten de steile flanken van leisteen en kwarts en onpeilbare afgronden de tocht  voor hem adembenemend. Wiener passeerde al een dertigtal bruggen en een veertigtal tunnels. Beroemd was het Verrugas viaduct met drie smeedijzeren pijlers van 44, 77 en 57,5 meter hoog, destijds de hoogste brug ter wereld. Het werk aan de spoorlijn startte al in 1851. In 1869 nam de Noord-Amerikaanse aannemer-ingenieur Henry Meiggs het werk van de aanleg over. Naar verluidt legde hij al het eerder studiemateriaal naar het gewenste traject voor zijn ‘railway in the clouds’ terzijde en zei: “Ik zal de rails aanleggen waar de lama’s lopen.” In 1890 staakte het zwoegen in de bergen. Zowel politieke als financiële redenen lagen hieraan ten grondslag. Uiteindelijk bereikte men het mijnstadje Oraya in 1893 “ver weg van enig centrum van beschaving, van enige begaanbare weg. De fluit van de locomotief die het station binnenrijdt is niet de wanhoopskreet van de beschaving die zich verloren waant, alleen in de woestijn..”

jun 07 04

Daarvoor moest overigens wel een tunnel nabij de toppen van de Andes worden aangelegd: de fameuze Galera, met een lengte van 1.173 meter, 127 kilometer van Lima verwijderd en op een hoogte van 4.781 meter boven zeeniveau, dat is slechts circa 27 meter lager dan de top van de Mont Blanc! Al met al een epische spoorlijn, in kranten over de gehele wereld ook wel aangeduid als een cyclopische onderneming. Een lange tijd onovertroffen spoorwegprestatie. De Nieuwe Zeeuwse Courant schreef op 19 januari 1926: “Nergens ter wereld stijgt de locomotief tot zulke groote hoogten omhoog als in het Andesgebergte (Zuid-Amerika). De hoogste spoorweglijn der aarde was langere tijd de Oraya-spoorweg die van de hoofdstad van Peru, Lima, naar de mijnstad Oraya loopt en waarvan het hoogste punt op een hoogte van 4769 meter boven de zee ligt. Onlangs zijn echter door de Antofagasta-Bolivië-spoorweg twee nieuwe zijlijnen aangelegd, die tot nog grotere hoogten doordringen en in bereikte hoogte den top van den Mont Blanc een weinig overtreffen.” Voorafgaand aan de loskoppeling van de wagon zaten Kuifje, Haddock en Bobby overigens nog genoeglijk gedrieën in de coupé. Zij passeerden ook toen een brug, zie de afbeelding van de albumpagina 13. Het betreft hier mogelijk de Copa-brug. Meerdere gravures in het boek van Wiener vormden voor Hergé een bron van inspiratie. Voor dit artikel is de brug op p. 462 van belang: ‘Grand pont en fonte du chemin de fer de la Oraya et l’ancien pont suspendu en fibres végétables. De genoemde oude hangbrug met kabels van gevlochten materiaal heeft het helaas niet gehaald tot Kuifje’s avonturen. De hoge gietijzeren brug is echter onmiskenbaar de brug waar de reporter met hond vanaf sprong: de ‘brug van Kuifje’. Kuifje sprong dan van de Chaupichaca-brug in het hoogst waarschijnlijk ijskoude water van de Rio Rimac. Hergé overleed in 1983. In 2009 opende het Hergé Museum in Louvain-la-Neuve.jun 07 05

DANKWOORD

Jan Aarnout Boer, Tom van der Geugten, Ton van Sligter en Alex van der Sluijs (Hergé genootschap), Koninklijke Bibliotheek, Evelien Pieterse (Spoorwegmuseum), Olga van der Klooster, Hergé Museum, Arthur Wijling.

jun 07 06Literatuur

Michael Farr, Kuifje, Droom en werkelijkheid, Brussel 2002.
Rodrique Lévesque, Railways of Peru, ferrocarriles del Peru, deel II, East of Lima, Quebec 2008.
E. George Squier, Peru. Incidents of Travel and Exploration in the Land of the Incas, New York 1877.
Charles Wiener, Op.cit. www.catskillarchive.com

 Download hier het artikel in pdf-formaat logo pdf



Wils van Soldt en Fred van Geestjun 01 01

Het project ‘De Blauwe As’ is een onderdeel van een groter programma in Assen, dat aangeduid wordt met ’de FlorijnAs’, een groot ontwikkelingsprogramma dat als eerste doelstelling heeft het  verbeteren van de bereikbaarheid van Assen. Een goed bereikbare stad is belangrijk om economisch gezond te blijven. Assen groeit nog steeds en blijft dat de komende jaren ook doen. Daarnaast vervult Assen als provinciehoofdstad met haar voorzieningen een belangrijke rol in de regio. Om de groei in Assen en de groeiende rol in de regio in goede banen te leiden, wordt eerst de doorstroming van het verkeer en de bereikbaarheid aangepakt. Daarnaast wordt in de FlorijnAs ook gewerkt aan nieuwe woningen, natuurontwikkeling en het opknappen van verouderde plekken in de stad, samengevat in acht projecten met name aan de oostkant van de stad. Tot deze projecten behoren o.a. het Havenkwartier, de vernieuwing van het Stationsgebied, het Stadsbedrijvenparken en de Stadsboulevard. De gemeente Assen betaalt al deze projecten niet zelf. Het Rijk draagt bij, als compensatie voor het niet doorgaan van de Zuiderzeespoorlijn.
Rond het westen en noorden van de stad ligt de Willemsvaart (officieel het Noord-Willemskanaal , maar ook wel kortweg ‘Vaart’ genoemd), dat de scheepvaartverbinding tussen de Drentse Hoofdvaart en de stad Groningen vormt. De Willemsvaart is in 1856 in opdracht van koning Willem III gegraven vanuit Assen richting Groningen en in 1861 in gebruik genomen. Het centrum van Assen is in het zuiden over het water via de Vaart, een aftakking van de Willemsvaart, bereikbaar en uit het noorden en oosten via het Havenkanaal. Het Kanaal vormt de verbinding tussen Vaart en Havenkanaal. Het Kanaal is omstreeks 1860 ruim om de stad heen gegraven, als vaarroute voor de beroepsvaart, maar is in de loop der jaren door stadsuitbreiding midden in de stad komen te liggen. Water brengt immers  evendigheid aan een stad.
Het centrum van Assen wordt met de aanpassingen van Het Kanaal een aantrekkelijke bestemming in de vaarroute Meppel – Assen – Groningen. Om het peilverschil van 4,8 m op te vangen tussen de Vaart en het Havenkanaal worden er twee sluizen gebouwd. In 2016 is de aanleg van de tweede sluis gestart, het laatste, grote onderdeel in de Blauwe As. Het Kanaal krijgt overal zijn oorspronkelijke  breedte van 15 meter terug en er worden zes nieuwe, beweegbare bruggen gebouwd en twee sluizen. Vanaf de Vaart betreft het:

• de Willem III-brug; (fiets- en voetgangersbrug)
• Sluis 1 bij de Sluisstraat aan de zuidzijde met over het bovenhoofd een oversteek voor wandelaars;
• de Weiersbrug (brug voor alle verkeer);

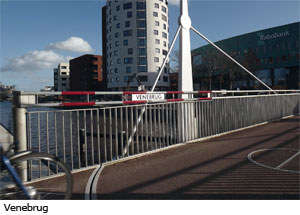

• de Venebrug (fiets- en voetgangersbrug);

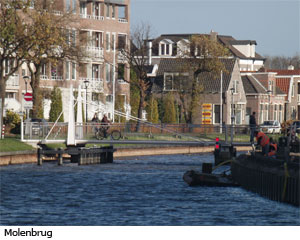

• de Molenbrug (fiets- en voetgangersbrug);
• de Groningerbrug (brug voor alle verkeer);
• de Blauwe Klap (grote autobrug met 2 fietsdekken en 2 autodekken);
• Sluis 2 in het Havenkwartier aan de noordzijde van Het Kanaal.

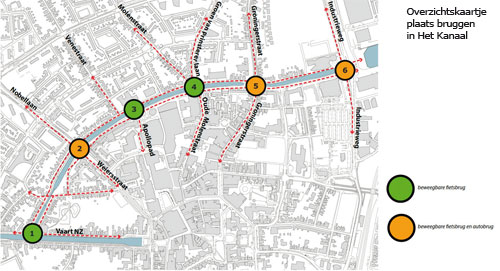

jun 01 02
De sluis is over het benedenhoofd voorzien van een oversteek voor wandelaars en er zijn in- en uitstapplekken voor kanovaarders.jun 01 03
In het verleden waren er in het Kanaal slechts drie vaste bruggen, uitgevoerd als fiets- en voetgangersbrug. Het betrof een brug bij de Vaart, een brug bij de Venestraat en een brug bij de Molenstraat. In  de kruisingen van Het Kanaal met de Weierstraat/Nobellaan, de Groningerstraat en de Industrieweg waren geen bruggen aanwezig maar dammen. Het Kanaal kruiste de genoemde wegen via betonnen duikers onder het wegdek.
jun 01 04Door de infrastructurele werkzaamheden aan Het Kanaal ontstaat nu een recreatieve vaarroute die loopt vanaf de Vaart aan de zuidzijde van Assen, via de Kanaaldijk tot aan de Kop van Marsdijk aan de  noordzijde waar de verbinding samenkomt met het Noord Willemskanaal. Vanaf vaarseizoen 2017 moet de route gereed zijn. Vaarrecreanten kunnen dan door hartje Assen varen, op verschillende  laatsen aanmeren en genieten van de vele voorzieningen in de stad. Bij de bouw van de civiele kunstwerken in de Blauwe As wilde de Gemeente Assen ook aandacht schenken aan andere kunstuitingen.  De woordkunstenaars in de gemeente werd gevraagd om een kort gedicht te maken van vier regels dat betrekking had op het water van de Blauwe As. Op 13 november 2015 hebben de dichters Egbert Hovenkamp en Mischa van Huijstee hun gedicht voorgedragen op de in aanbouw zijnde Weiersbrug. De gedichten worden aan de onderzijde van het val aangebracht zodat ze leesbaar zijn voor het verkeer bij geopende stand van de brug. Het gedicht van Egbert komt op het val van de Weiersbrug, dat van Mischa op die van de Groningerbrug. Ook op het val van de Willem III-brug is een gedicht aangebracht, ditmaal van Gerard Nijenhuis (blz. 11).

Hier stroomt het naar waar het gaat
Van waar het komt
Hier sta je waar je staat
Tot je weer verder gaat
Egbert Hovenkampjun 01 05
De tijd voor even laten varen
achterover leunen, jezelf uitrekken,
tussen twee oevers door
een brug evenaren
Mischa van Huijstee

Uit milieu-overwegingen zijn de verlichtings- en signaleringsvoorzieningen van de bruggen zoveel mogelijk voorzien van LED-lampen, met uitzondering van de bestaande verlichting. De dimbare LED-verlichting is daartoe voorzien van een lichtgevoelige cel in de objectverlichting, de ruimteverlichting en de verkeersseinen voor land- en scheepvaartverkeer. De huidige bediening van de bruggen geschiedt lokaal door de brugwachter. De besturingsinstallaties van de bruggen zijn echter zodanig gerealiseerd dat een wijziging naar centrale bediening op afstand van de bruggen eenvoudig uitvoerbaar is. De aanleg van de jun 01 06Blauwe As was begin 2016 over de helft. De drie fietsbruggen en de Blauwe Klap zijn al in gebruik genomen. De Weiersbrug is in aanbouw en in 2016 start de bouw van de Groningerbrug en de tweede sluis.
In de volgende artikelen zullen de bruggen (van zuid naar noord) nader worden beschreven:
1. de Willem III-brug;
2. en 4. De Weiersbrug en de Groningerbrug;
3. en 5. De Venebrug en de Molenbrug;

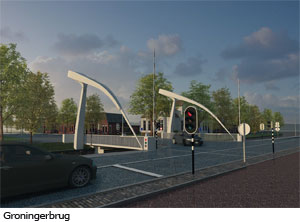

6. De Blauwe Klap.jun 01 07

Als bronnen zijn geraadpleegd:

Interview Jansen-Venneboer Wijhe, Ferdinand Beltman;
Vraagspecificatie Blauwe As II, fietsbruggen Venestraat en Oude Molenstraat;
Tekeningen en foto’s van de fietsbruggen van Jansen-Venneboer en Alewijnse groep Nijmegen;
Civieltechnische tekeningen van Ingenieurs & Adviseurs Nepocon en aannemersbedrijf Van Haarst;
Combinatie Roelofs Wegenbouw – J.C. Krans Aannemingswerken BV;
Projectvoorstel Blauwe As II, verkeersbruggen Nobellaan en Groningerstraat;
Tekeningen en foto’s René van Zuuk Architecten BV;
Gemeente Assen, afdeling Communicatie, Annet Geerts;

jun 01 08

 Download hier het artikel in pdf-formaat logo pdf

Frans Remeryjun 06 01

Bij het schrijven van het artikel over de Schutbrug in Rijswijk (zie BRUGGEN jg. 22, nr. 4), een brug die slechts 25 jaar in de twintigste eeuw ter plaatse dienst heeft gedaan, viel mij op wat een lange geschiedenis de naastgelegen Hoornbrug heeft gehad. Tijd om daar eens aandacht aan te besteden. Al meer dan 650 jaar ligt er een brug met de naam ‘Hoornbrug’ bij Rijswijk over de Delftse Vliet, een kanaal tussen Delft en Rijswijk dat onderdeel is van het Rijn-Schiekanaal tussen Leiden en Overschie (gem. Rotterdam). Wie thans de vele auto’s, trams, wielrijders en voetgangers gebruik ziet maken van de Hoornbrug, kan zich gemakkelijk voorstellen dat de brug er in die 650 jaar niet steeds hetzelfde heeft uitgezien. Wat naspeuringen gaven aan dat de huidige brug de zesde of zevende versie is  van wat een historische toegangspoort tussen Delft en Den Haag mag worden genoemd.

GESCHIEDENIS

Een bezoeker van het gebied van Rijswijk en Voorburg bevindt zich op historische grond. De Romeinen hadden aan de Rijswijkse kant van Voorburg een legerplaats die weldra uitgroeide tot (voor die tijd) stadse proporties. Toen keizer Hadrianus er in 120 na Chr. op bezoek was, kreeg de nederzetting marktrecht en kreeg zij de naam Forum Hadriani. Later heette de plaats Municipium Aelium  Cananefatium (uit: ‘Geschiedenis van Rijswijk’, 1997, Gemeentearchief Rijswijk). Voorburg en Rijswijk waren toen al langer per schip bereikbaar via de Fossa Corbulonis, gegraven omstreeks 47 na Chr. in opdracht van de Romeinse veldheer Gnaius Domitius Corbulo, dat een verbinding vormde tussen de toenmalige Rijn bij Leiden (Matilo) en Maas nabij Naaldwijk. Voordeel van het kanaal, dat pal achter de duinen lag, was dat men niet over zee hoefde te varen om van de ene riviermonding naar de andere te gaan. Gezien de geringe zeewaardigheid van de toenmalige scheepjes was dat geen overbodige  luxe. Bij het graven van het kanaal kreeg men problemen op de waterscheiding van Rijn en Maas en daarom werd er vermoedelijk reeds omstreeks 50 na Chr. bij Leidschendam een dam met overtoom en doorlaatwerk voor het water in de Fossa aangelegd. Men vermoedt dat de Fossa Corbulonis gelopen heeft van de tegenwoordige Oude Rijn bij Leiden tot de tegenwoordige Hoornbrug en van daar  westwaarts tot de Liera, een watertje waarbij later het dorp De Lier is ontstaan en dat bij Naaldwijk uitmondde in de Maas, die toen anders stroomde dan tegenwoordig. In dat verband is het ook verklaarbaar dat de Kleiweg (tussen Rijswijk en Delft) tot ver in de middeleeuwen de Vlietweg werd genoemd (uit: ‘Oud Rijswijk’ door A. Rodenburg, NV de Zuid-Hollandsche Boek- en Handelsdrukkerij, Den Haag, 1965). Aan de Kleiweg is het kantoor van Rijkswaterstaat gelegen, waar de Nederlandse Bruggenstichting huisvesting heeft gekregen.

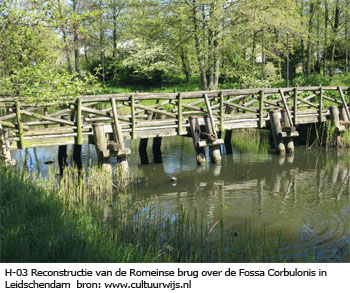

jun 06 02Opgravingen hebben aangetoond dat de Fossa gedeeltelijk dezelfde route volgde als de huidige Vliet, maar daaraan niet identiek is. De Vliet dateert uit het midden van de 12e eeuw en werd tussen Delft en Leidschendam gegraven om water uit het hoger gelegen Rijnland naar Delft te voeren ter verversing van het water in de grachten. Het doorlaatwerk in de ’Leidschendam’ werd daarbij gehandhaafd en vergroot. De naam Vliet komt voor het eerste voor in een document uit 1281. Gerekend vanuit Delft, ontmoette de nieuwe vaarweg ter plaatse van de huidige Hoornbrug in Rijswijk de Fossa of wat  daarvan over was, want het oude kanaal van Corbulo was toen al geheel verzand. Met een scherpe knik draaide de Vliet zich bij Rijswijk in de richting Voorburg, Leidschendam, Voorschoten en Leiden. Die knik is nog altijd te zien, al is deze omwille van de scheepvaart in voorbije eeuwen minder scherp gemaakt. Voorbij de Hoornbrug heette het kanaal de Leidsche Vliet en in de richting Delft was de naam Delftse Vliet. Tegenwoordig wordt de hele route gedekt met de naam Rijn-Schiekanaal. Over de vaarweg, die aanvankelijk niet breder en dieper was dan de oorspronkelijke Romeinse Fossa, kwamen op de duur bruggen te liggen. Zowel het vaarwater als de naastgelegen Delftweg vormden een belangrijke verbinding tussen de stad Delft en het hof in Den Haag. De toegang uit het zuiden tot Den Haag passeerde bij Rijswijk de Vliet, dus daar was een brug nodig.jun 06 03

EERSTE VERMELDING HOORNBRUG

Voor het eerst wordt de Hoornbrug genoemd in 1340, toen Willem Naghel een stuk land, gelegen binnen de parochie Rijswijk ten oosten van de brug die de ‘Horne bregghe’ wordt genoemd, overdroeg aan de abt van Egmond (A.R.A. Archief Abdij van Egmond, Inv. No. 532, reg. No. 547). Voor deze brug moest in 1394 met een kar de nodige grond worden aangevoerd om aan beide zijden de oprit te maken zodat er met wagens overheen gereden kon worden (A.R.A. Rekeningen no. 234, fol. 52). (uit ‘De wegh tusschen die Haghe ende de Horne bregghe bij Rijswic’, door Mr. M.L. Buschkens- Dijkgraaf). Hoe de eerste Hoornbrug eruit heeft gezien, is niet bekend. Pas in de loop van de 16e eeuw horen we er meer van. Zo wordt de Hoornbrug op een kaart van het Hoogheemraadschap uit 1560 afgebeeld als een welfbrug met een enkele boog. De oorsprong van de naam Hoornbrug komt waarschijnlijk van de plaats waar hij over de Vliet lag, een bijna rechte hoek waarmee de Vliet op de oude Fossa aansloot (uit: lezing mevr. Buschkens in Museum Rijswijk, 1982). In het Nederlands van die tijd was het middeleeuwse woord voor hoek ‘horne’ of ‘hornic’, vandaar de naam.

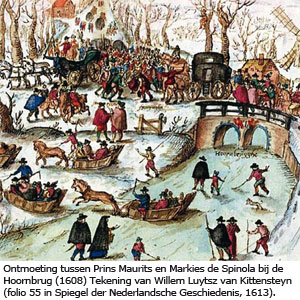

jun 06 04Volgens een verklaring uit de eerste helft van de 15e eeuw onderhield het ambacht Wateringen de Hoornbrug, maar daarover waren klachten. In 1601 achtte de stad Delft reparatie van de Hoornbrug dan ook noodzakelijk en wendde zich daartoe tot het Hoogheemraadschap Delfland, dat het toezicht had op wateren en bruggen, waaronder de Hoornbrug. Die reparatie bleek inderdaad zeer nodig te zijn; zelfs werd in overweging gegeven de hele brug af te breken en de brug dan “tot meerder commoditeyt van de deurvaert” met twee bogen te maken. Zo’n brug is er gekomen. In 1601 maakte de Delftse aannemer Willem Woutersz een geheel nieuwe stenen brug, voorzien van twee bogen, voor het bedrag van 3800 pond. De brug werd in 1602 opgeleverd en geschouwd door dijkgraaf en Hoogheemraden van Delfland. Het recht om te schouwen hadden zij in 1289 van Floris V gekregen. Binnen het gebied van Delfland konden zij ook keuren maken en recht spreken. In dat jaar ontstond een bestuursvorm die in de 21ste eeuw nog steeds de zorg heeft voor het water in het gebied van Delfland en die al sinds eeuwen bekend staat onder de naam Hoogheemraadschap Delfland. (uit: C. Postma: ‘Het Hoogheemraadschap Delfland in de Middeleeuwen, 1289 – 1589’).jun 06 05
De brug is op diverse afbeeldingen uit die tijd te zien. Een befaamde prent uit de 17e eeuw is die van Willem Luytsz. van Kittensteyn, die de verwelkoming voorstelt van de Spaanse delegatie onder leiding van Ambrosio Spinola door onze prinsen Maurits en Frederik Hendrik op 6 januari 1608 bij de Hoornbrug te Rijswijk, als toegang van de weg vanuit Delft naar Den Haag (fol. 55 in verzamelband W.L. van Kittensteyn, Spiegel der Nederlandsche Geschiedenis, 1613). Spinola kwam met een uitgebreide Spaanse delegatie naar Den Haag om daar te praten over een staakt het vuren tijdens de Tachtigjarige Oorlog. De besprekingen resulteerden uiteindelijk in afspraken voor het twaalfjarig Bestand (1609-1621). Hoewel ondergeschikt in de voorstelling, is de bakstenen Hoornbrug met zijn twee bogen duidelijk zichtbaar. En voor de nauwkeurige waarnemer: op de brug is het wapen van Delft aangebracht.

EEN NIEUWE HOORNBRUG, GROTER, MAAR VAN HOUT

De stenen Hoornbrug uit 1601 heeft meer dan anderhalve eeuw dienstgedaan. Het mocht dan een sterke brug zijn, veel gebruikers waren er allesbehalve content over. Op afbeeldingen is goed te zien  waarom: de opritten waren erg steil en zeker in de winter was dat een groot probleem. Er gebeurden dan ook geregeld ongelukken waarbij man en paard of paard en wagen zelfs in de Vliet belandden, soms met desastreuze gevolgen.

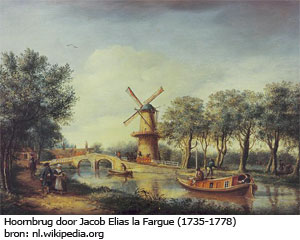

In jun 06 061779 besloot het Hoogheemraadschap Delfland de brug te vervangen door een lagere brug met minder steile op- en afritten. Deze brug had een houten dek op gemetselde landhoofden en een gemetselde middenpijler. Dit blijkt onder meer uit diverse afbeeldingen en uit een memorie over de onderhoudstoestand van de brug van Pieter Heinsius op 13 mei 1782 aan de dijkgraaf en  hoogheemraden van Delfland. De nieuwe brug was minder steil, maar als het glad was, gebeurden er toch nog ongelukken. Heinsius schrijft wanneer de brug pas drie jaar oud is, dat diverse planken al dun zijn uitgesleten en gaten vertonen, hetgeen hij gevaarlijk noemt voor paarden en rijtuigen. De brug met het houten dek zou nog dienst doen tot het eind van de 19e eeuw. De ontwikkelingen in die tijd betekenden echter meteen het einde van de brug. Wat was het geval? Op 23 juni 1866 reed de eerste paardentram over de brug. Elk uur passeerde een zware paardenomnibus op zijn reis van Den Haag naar Delft en omgekeerd. De omnibus reed na het passeren van de brug over een enkelsporig tracé langs de Delftsche Vliet (waar nu nog altijd tramlijn 1 rijdt). Rails lagen er toen nog niet op de brug. Dat mocht niet van het Hoogheemraadschap. Daarom was de tram tevens voorzien van wielen met brede velgen, want op meer plekken mocht nog niet met geflensde wielen worden gereden. Die rails kwamen er toch, toen in 1887 de stoomtram op dit traject zijn intrede deed. Van dit zware vervoermiddel heeft de brug veel te lijden gehad. Omdat in dezelfde tijd ook de schepen sterk in afmetingen toenamen, ontstond behoefte aan een sterkere en grotere brug. In de periode 1885-1895 is de Vliet vanaf Leidschendam tot aan de Schie bij Rotterdam verbeterd met het doel de vaarverbinding tussen Rijn en Schie geschikt te maken voor de grootste vaartuigen die toen voor het binnenlands verkeer werden gebruikt. Bovendien moest Den Haag beter bereikbaar worden. Wat het eerste betreft werd de breedte van de Vliet sterk vergroot. De scherpe hoek in de Vliet bij de Hoornbrug werd ruimer en daartoe werd een groot deel aan de overzijde van de brug afgegraven. Ook in de binnenbocht werd grond opgeofferd. Ten behoeve van de vaart naar Den Haag werd de rechte hoek bij de Tolbrug naar de Trekvliet met een grote boog gemaakt tot wat ze nu is. Ook daar werd een groot stuk afgegraven en daarmee verdwenen het buitenhuis Burchvliet en de Tolbrug. In de plaats daarvan kwam het kippenbruggetje, bekend onder de naam Nieuwe Tolbrug.jun 06 07

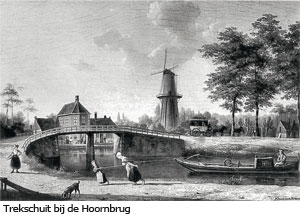

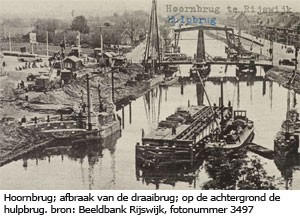

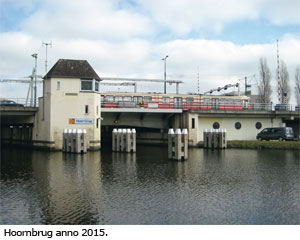

Ter plaatse van de Hoornbrug kwam een beweegbare brug, een ijzeren draaibrug. In 1893 was hij klaar. De draaipijler stond in het midden van het water, zodat de schepen aan twee kanten tegelijk konden passeren. Daartoe werd ook de bocht in de Vliet verruimd. Op de brug kwam enkel spoor voor de tram naar Delft, aanvankelijk de stoomtram en vanaf 1922 de elektrische tram.
De brug lag laag boven het water en moest dus vaak open voor de schepvaart. Daarom werd op een paar honderd meter afstand een tweede brug gebouwd, die alleen voor de tram was bestemd. Deze kreeg in de volksmond de naam Schutbrug. Als de Hoornbrug voor de scheepvaart geopend was, kon de tram via de Schutbrug toch de Vliet oversteken.

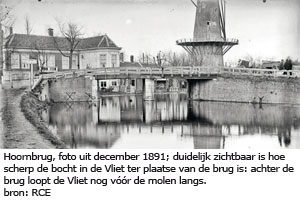

jun 06 08Een systeem van seinlampen leidde de trambestuurders over de juiste brug. Over de Schutbrug is in dit blad eerder geschreven (BRUGGEN, jg. 22, nr. 4). Binnen 40 jaar bleek de Hoornbrug te smal vanwege de toename van het wegverkeer. Vanaf 1933 werden dan ook plannen gemaakt voor een grotere en hoger gelegen brug. Kort voor de Tweede Wereldoorlog werd begonnen met de vervanging van de draaibrug door een hoger gelegen basculebrug, die vanwege de wegbreedte was opgesplitst in twee klappen. Zolang de werkzaamheden duurden, was er vlak naast de bouwplaats een hulpbrug in gebruik. Deze was op 10 augustus 1939 gereedgekomen. Als jaartal van ingebruikname van de Hoornbrug geldt 1947. Ruim vijftig jaar later, in 2000, werden de brugklappen vervangen door nieuwe met een gewijzigde indeling van het brugdek. Zo verschoven de tramsporen van de zijkanten naar de middenberm. Verder veranderde er aan het uiterlijk van de brug niet veel. Na gereedkomen van de nieuwe Hoornbrug werd de hulpbrug overgeplaatst naar De Kooy bij Den Helder en heeft daar als Kooybrug tot 1989 dienstgedaan. De geschiedenis van de Hoornbrug is nog niet ten einde. De brug blijft een belangrijke toegangsweg tot Den Haag. En weer zijn er klachten: de brug moet toch wel erg vaak open en dat betekent oponthoud voor alle verkeersdeelnemers, maar vooral ook voor de tram, die met wachttijden van 5 tot 10 minuten niet in staat is een betrouwbare dienstregeling te rijden. Bovendien zijn er, door de ontwikkeling van nieuwe wijken, intussen meer tramlijnen die gebruik maken van de brug. Dus herhaalt de geschiedenis zich en worden er plannen gemaakt voor weer een nieuwe brug die, net als vroeger, weer vast moet worden, maar voor de scheepvaart wel hoger gelegen moet zijn.

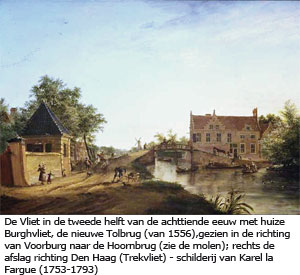

jun 06 09 jun 06 10

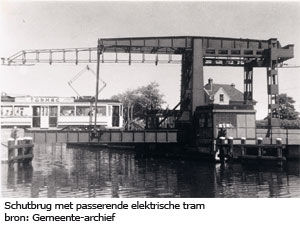

jun 06 11 jun 06 12

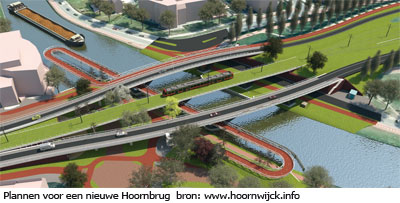

jun 06 13 jun 06 14

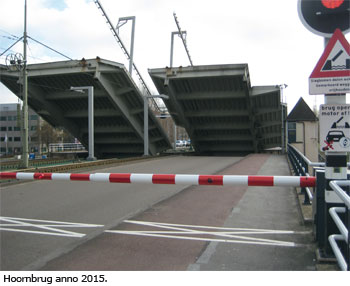

jun 06 15

 Download hier het artikel in pdf-formaat logo pdf

jun 05 01ZJA Zwarts & Jansma Architecten

Het Ontwerp

De brug de Blauwe Klap maakt onderdeel uit van een reeks van zes bruggen gelegen in de Blauwe As en vormt de zogenaamde kop van deze reeks. De kop onderscheidt zich specifiek van de andere
bruggen door zich als een landmark te manifesteren. De dynamische locatie van de Blauwe As vormde de inspiratie bij het architectonisch ontwerp en heeft ervoor gezorgd dat de brug een expressieve vorm heeft.

Blauwe Klap​
Opdrachtgever Gemeente Assen
Vormgeving Zwarts & Jansma Architecten – Amsterdam
Ontwerp Volker InfraDesign bv -Woerden
Betonconstructie ELJA Beton- en Waterbouw- Rijssen
Staalconstructie Volker Staal en Funderingen - Rotterdam
Uitvoering infra KWS Infra - Leek
Electrotechniek Vialis – Houten (Integrale Projecten)
Werktuigbouwkunde
Hydrauliek
Volker Staal en Funderingen - Rotterdam
Molenmaker Techniek Sneek
20 jaar Meerjarig Onderhoud Vialis – Houten (Beheer en Onderhoud)

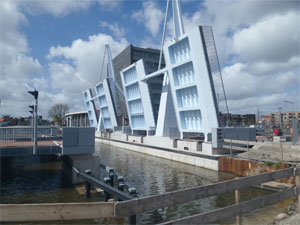

jun 05 02De speelse vorm van de balanspriem van de brug trekt van ver de aandacht. Om te zorgen dat de brug een onderscheidend karakter heeft, is gekozen voor een ophaalbrug. Een traditionele balans heeft een ranke balanspriem en een massieve balanskist achter de hameipoort. Bij de vormgeving van de balanskist is gekozen om expressiviteit en luchtigheid te creëren door de zogenaamde traditionele balanskist in vier delen te splitsen. Vanaf Het Kanaal gezien oogt de balanskist hierdoor expressief en luchtig. Vanaf de Stadsboulevard komt deze meer verbindend en ingetogen over zodat het verkeer op de Stadsboulevard niet wordt afgeleid door de expressieve vorm. Het spijlen hekwerk van de Blauwe Klap accentueert de overgang van noord naar zuid en dient als scherm om fietsers, voetgangers en automobilisten over de brug te begeleiden. Om samenhang te creëren met de overige bruggen van de Blauwe As en met de omgeving is een spijlen hekwerk toegepast en gekozen voor dezelfde materialen en kleurstelling. Daarnaast lopen de oevers van het kanaal door onder de brug. Door de verlichting, bruglichten en slagbomen te integreren in de totale vormgeving straalt de brug rust en ordening uit en wordt het verkeer niet afgeleid. De balustrades op de brug lijken transparant doordat de spijlen nagenoeg wegvallen als men er haaks op kijkt. De Blauwe klap heeft een industrieel  karakter omdat de brug van oost naar west een overgang naar een industriegebied markeert. Zo zijn draaiende onderdelen, de aansluitingen van hekwerken en de constructie van het dek goed zichtbaar. Van veraf gaat de aandacht uit naar de brug en manifesteert de speelse vorm van de balanspriem zich als een landmark. Van dichtbij gaat de aandacht uit naar de plek en de beleving van het water.
De vier verkeersstromen zijn als afzonderlijke brugdekken vormgegeven. Doordat het fiets- en voetpad aan de buitenzijde van de brug is gelegen, oogt de totale brug slank. Zowel de brug als het landhoofd zijn voorzien van enorme sparingen waardoor de beleving van het water vanaf de brug en de openbare ruimte optimaal is. Dit zorgt op het water voor een mooie verlichte plek doordat veel  daglicht kan doordringen tot het waterniveau. Door de doorvaart zo veel mogelijk naar het noorden te leggen, lopen zowel de noord- als zuidoever onder de brug door. Hierdoor loopt het water als een vloeiende beweging onder de brug door over de volle breedte van het kanaal. Bij het ontwerp van een ophaalbrug is het aantal en de positionering van de hameistijlen essentieel. Dit bepaalt niet alleen in grote mate de architectuur en de beleving van de brug, maar heeft ook invloed op de functionaliteit en de veiligheid. Hierdoor is het aantal hameistijlen tot een minimum beperkt waarbij elk brugdek één hameistijl heeft, zodat de rust en het zicht van het verkeer optimaal zijn.

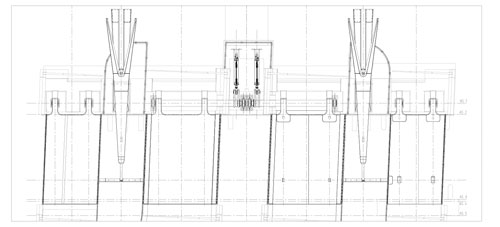

jun 05 03

De constructie

Rudy Mulder, Van Hattum en Blankevoort B.V.
en Hans van de Meijs, Volker Staal en Funderingen B.V.jun 05 04

Beide hameistijlen staan in het verlengde van de bomenrij van de Stadsboulevard en vormen zo geen verstoring in het wegprofiel en versterken de continuïteit van de Stadsboulevard. Beide hameistijlen zijn op de noordoever geplaatst zodat zij ver van het drukke kruispunt staan, waardoor het verkeer een maximaal overzicht heeft en zo bijdraagt aan orde en rust in het landschap. De brug is volledig opgebouwd uit staal en de landhoofden uit beton. Om met materiaalgebruik de samenhang te versterken, is de vorm en materiaal van de hekwerken afgestemd op de Venebrug, de Molenbrug en de Willem III-brug. Het spijlenhekwerk is uitgevoerd in thermisch verzinkt staal, de slagboomkasten zijn gecoat in een lichte grijze tint. De slagboomkasten maken in een soepele beweging onderdeel uit van de vormgeving van de hekwerken. De hameistijlen in combinatie met de balanspriem onderscheiden zich door de lichte, blauw-grijze kleur van de coating en verwijzen zo naar de meest voorkomende kleur van het Hollandse landschap. Om een rustig beeld in het landschap te creëren, zijn de slagboomkasten, verlichting, scheepvaartseinen, VRI, bebording en de bewegingsinstallatie integraal opgenomen in de vormgeving. De elementen die van veraf worden waargenomen, hebben een expressieve vorm en zijn terughoudend in de detaillering en de onderdelen die van dichtbij worden waargenomen zijn juist expressiever. Om het industriële karakter van de Blauwe Klap te benadrukken zijn de bevestigingen van de hekwerken op de brugranden in het zicht gelaten. In het ontwerp is de dynamiek van de beweging van de brug benadrukt door het visualiseren van de draaipunten waarbij de assen in het zicht zijn gelaten. In het Kanaal, waar in het verleden een beweegbare brug heeft gelegen, die niet meer voldeed aan de eisen, was een gronddam aangelegd. Deze gronddam diende vervangen te worden door een beweegbare brug om de Blauwe As weer bevaarbaar te maken en het wegennet weer aan te laten sluiten. In de tenderfase is aan de hand van diverse specifieke eisen, waaronder een architectonisch eis en een eis aan onbeperkte doorvaarthoogte, door het  architectenbureau en ontwerpbureau een dubbele ophaalbrug ontworpen met toch wel bijzondere balanspriemen.

jun 05 05Stalen ophaalbruggen

Voor elke rijrichting is er gekozen voor een aparte ophaalbrug. De ophaalbruggen bestaan elk uit een brugdek voor fiets-/voetpad, een brugdek voor autoverkeer, een hangstang, een balanspriem, een hameistijl en een hydraulische cilinder voor de aandrijving. De bruggen staan met hun aandrijving samen op één landhoofd, hierdoor is het mogelijk om de gehele hydraulische installatie en regelkasten in één kelder te plaatsen. De bruggen gaan tijdens normaal bedrijf gelijktijdig op en neer. Bij calamiteiten of storingen kunnen de bruggen ook afzonderlijk van elkaar worden bewogen.

Bovenbouw – Het Val

Het fiets-/voetpaddek bestaat uit dekplaten van 12 mm, in langsrichting verstijfd met troggen. De troggen zijn verbonden aan T-vormige dwarsdragers met een lijf van 12 mm en flenzen van 300 x 15 mm2 die hun belasting afdragen aan twee kokervormige hoofdliggers (wand- en randdikte 15 mm) aan beide zijden van het dek. Het val is op drie punten ondersteund. Op één punt midden in de voorhar en aan de achterzijde op de lagers in de langsdragers. Het verkeersdek bestaat uit stalen platen van 20 mm, in langsrichting verstijfd met troggen. De troggen zijn verbonden met T-vormige dwarsdragers met een lijf van 15 mm met flenzen van 300 x 15 mm2 die hun belasting afdragen aan twee kokervormige hoofdliggers (wand- en randdikte 15 mm). Dit val wordt in gesloten stand op vier punten ondersteund. Twee punten onder de voorhar en aan de achterzijde via de twee hoofdliggers die met torsiebuis verbonden zijn met twee lagerblokken.
De hoofdliggers zijn aan de scharnierzijde van het dek gekoppeld met een torsiebuis die voorzien is van een kruk waar de hydraulische cilinder aan gekoppeld is. De aandrijving van het fiets-/voetpaddek en het verkeersdek bestaat uit één hydraulische cilinder die via de kruk aan de torsiebuis de langsdragers van het verkeersdek het benodigde aandrijfmoment levert voor het openen van beide dekken. Het fiets-/voetpaddek en het verkeersdek zijn middels een koppelkoker gekoppeld. In het midden van deze koppelkoker grijpt de hangstang aan welke bovenin verbonden is met de balanspriem. De balanspriem zorgt ervoor dat het benodigde aandrijfmoment verlaagd wordt. Uit de EEM-berekeningen met belastingen door temperatuur, ballast en verkeer volgde dat een vaste koppelkoker tussen beide dekken niet de gewenste oplegdrukken opleverde. Hiervoor is de koppelkoker bevestigd aan het verkeersdek voorzien van een vork en de koppelkokker bevestigd aan het fiets- voetdek voorzien van een lip die tussen de vork valt. Deze vork-lipkoppeling zorgt ervoor dat verplaatsing in horizontale richting vrij is. Door tussen vork en lip rubberblokken met glijmateriaal te plaatsen, is er een rotatie en een kleine verticale translatie mogelijk. Door het verkeersdek nog een kleine neerwaartse zeeg te geven bij de voorhar worden de gewenste oplegdrukken behaald.jun 05 06

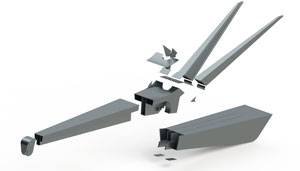

Balanspriem

De balanspriem is een architectonisch hoogstandje. In de tender was aan de vormgever meegegeven om geen dubbelgekromde elementen toe te passen. Dat is gelukt, maar dat de schuine vlakken toch nog leidden tot een balanspriem van 124 onderdelen, was voor het uittekenen en het fabriceren een uitdaging. Een 3D-tekenpakket was voor dit onderdeel de enige oplossing om lasvolgorde en  lasafschuiningen goed in beeld te brengen. De balanspriem is opgebouwd uit platen van 8, 10, 15, 20, 25, 50 en 80 mm dikte. De 50 mm platen en, ter plaatse van draaipunt 80 mm platen, vormen de ruggengraat van de balanspriem. Om aan de krappe onderlinge toleranties te voldoen van de gaten voor het lager van de hangstang en de lagers bovenop de hameistijl voor het scharnieren van de balanspriem, is de balanspriem in zijn geheel op een vast opgestelde kotterbank bewerkt. In de balanspriem bevinden zich aan de achterzijde luiken om de regelballast aan te kunnen brengen.

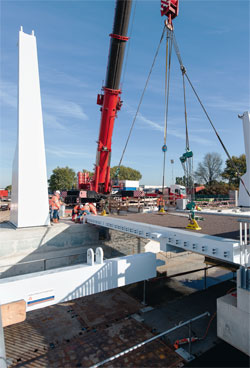

jun 05 07Hameijstijl

De hameisstijl is een kokervormige kolom opgebouwd uit platen van 10 en 15 mm. Een tolerantiegevoelig onderdeel van de balanspriem en de hameistijl is dat de balanspriem aan de onderzijde van de ballastkist voorzien is van een sleuf die bij het openen van de brug over een rug op de hameistijl heen draait. De 30 mm speling over 6000 mm tussen de sleuf en rug lijkt veel, echter de smalle basis van de lagers aan de bovenzijde van de hameistijl geeft bij een kleine afwijking al veel verplaatsing. Door zowel de balanspriem en de hameistijl op een vast opgestelde kotterbank te bewerken konden  de onderdelen binnen de gestelde toleranties uitgevoerd worden.

Hangstang

De hangstang bestaat uit een buis Ø 203 mm met aan de boven- en onderzijde een oogplaat voor de lagers.

Materiaal en gewichten

Toegepaste materialen S355-J2 voor alle onderdelen, behalve de leuningen.
Gewichten per brug:

Fiets-voetpaddek :  18 ton
Verkeersdek : 42 ton
Balanspriem : 65 ton
Hameistijl : 11 ton

Berekeningen

Berekeningen zijn uitgevoerd in een EEM pakket met 2D-plaatelementen.
Belastingen zijn conform de NEN-EN-1991-2 aangehouden.
Vermoeiingsberekeningen zijn conform NEN-EN-1993-2 en NEN-EN 1993-1-9 uitgevoerd.

Uitvoering

Alle onderdelen konden in zijn geheel worden geprefabriceerd en getransporteerd naar de bouwlocatie zodat lassen op locatie niet meer nodig was. Met een 500 tons kraan konden alle onderdelen  geplaatst worden. Veiligheid voor de opstelling van de kraan was hier een groot aandachtpunt. De lagers van de dekken en van de hameistijl zijn in verband met vermoeiing voorgespannen gemonteerd.
De stalen onderdelen zijn uitgevoerd conform de NEN 1090-2 onder executieklasse 2. Om het vrijdraaien te controleren en fabricage- en uitvoeringstoleranties te bepalen, zijn de bruggen met hun landhoofden in een 3D-tekenpakket gemodelleerd.

Onderbouw - fundering

De landhoofden van de bruggen zijn gefundeerd op 108 prefab beton palen (# 450 mm) en 15 grondverdringende Tubexpalen (Ø 650/508 mm) variërend van 9,6 m tot 12,5 m lang. Nadat de oude brug in de jaren 70 is verwijderd en de gronddam is aangebracht, zijn in deze dam in de jaren 90 door de gemeente Assen 2 grote riolen aangelegd (Ø1500 mm) waar gemengd water (HWA en DWA) van een deel van Assen door wordt afgevoerd. De nieuwe brug moest “om de riolen heen” worden gebouwd, waarbij er tussen de twee riolen palen aangebracht moesten worden om voldoende draagkracht te krijgen. Tussen en aan weerskanten van de stamriolen zijn de grondverdringende palen, trillingsvrij aangebracht, om de bestaande riolen niet te beschadigen. Daarbij was de ruimte tussen de riolen dusdanig beperkt dat er maar enkele centimeters tussen de stalen casing en de riolering aanwezig was, waarvoor extra beschermende maatregelen zijn getroffen. In de zone direct naast de Tubexpalen  zijn er zo’n 40 prefab palen voorgeboord/gewoeld tot onder de riolering om de schade door trilling aan de riolering te voorkomen.

Betonnen landhoofdenjun 05 08

De bruggen bestaan uit twee hooggelegen landhoofden, een middenpijler en een vaste betonnen aanbrug. Aan de noordzijde van brug, tussen de brugdekken van het autoverkeer, is de installatiekelder gesitueerd, waarin al het werktuigbouwkundige bewegingswerk en elektrotechnische installatie van de brug(gen) zijn ondergebracht. Om alle krachten vanuit de bovenbouw en hydraulische cilinders te kunnen afdragen, is de betonconstructie van de hoofddraaipunten en de wand waarop de cilinders afsteunen “rijkelijk” gevuld met wapening. Op deze plaatsen, waar veel wapening, met grote diameters en vele lagen geconcentreerd aanwezig was, is deze wapening in 3D uitgewerkt om passingproblemen en conflicten in het werk te voorkomen. Daarnaast was de uitdaging om hier ook nog betonspecie tussen de wapening te krijgen. In totaal zit er ca. 750 m3 en 170 ton wapeningstaal in de landhoofden. Een andere uitdaging bij het betonwerk was het afschot op de aanbrug. Ten zuiden van de brug, direct achter de aanbrug, ligt een wegkruising. Om geen hemelwater op de kruising te laten staan, is hiervan een afwateringsmodel gemaakt. Omdat de aanbrug zo dicht op de kruising ligt, liep het afwateringsmodel ook over de aanbrug heen. Dit betekende dat bij het storten van de aanbrug, het afschot van alle vier de dekken anders is. Om te waarborgen dat de bovenbouw past op de ingestorte ankers van de onderbouw, is een grote ankermalconstructie gemaakt over de complete breedte van het noordelijk landhoofd, opgebouwd uit een stalen buisprofiel Ø 406 mm. Aan deze ankermal zijn alle afzonderlijke ankermallen van de lagerstoelen en hameistijlen bevestigd, zodat alle ankers voor de koppelingen van de bovenbouw aan de onderbouw aan één mal gefixeerd konden worden. Er is zowel op de bouw als op de productielocatie van de bovenbouw veelvuldig controlemaatvoering uitgevoerd, zodat wij er zeker van zouden zijn dat bij de montage van de bovenbouw deze op de ankers zou passen. De inspanning heeft zijn vruchten afgeworpen, want tijdens de montage van de bovenbouw zijn er geen passingproblemen ontstaan.

Overrijdbare luiken en eindbalken

Binnen dit project zijn nog twee nieuwe innovaties toegepast. Doordat er gekozen is voor één installatiekelder van waaruit de autodekken worden ‘aangestuurd’, loopt er achter de autodekken een  torsiebuis in een betonnen inkassing. Het verkeer dat over de brug gaat, rijdt over deze torsiebuizen heen. Als afdekking van deze inkassingen zijn er kunststof luiken toegepast. Er is voor dit materiaal gekozen, omdat de luiken relatief licht zijn (gemakkelijk te verwijderen voor onderhoud draaipunten), goed tegen verkeersbelasting/vermoeiing bestand zijn en na productie nog aan te passen zijn aan bouwtoleranties in het betonwerk. Daarnaast is voor de overgang tussen de stalen brugdekken en de betonnen landhoofd/ aanbrug epoxy eindbalken aangebracht. Het betonwerk was al gestort, voordat de stalen brugdekken werden gemonteerd. Na het afstellen en uitbalanceren van de bovenbouw en om de juiste oplegdrukken te krijgen van de vier vallen, zijn aan de voorhar en achterhar kunststof  eindbalken aangebracht, om de laatste hoogteafwijkingen tussen beton en staal vloeiend te laten verlopen.

 Download hier het artikel in pdf-formaat logo pdf

Elisabeth van Blankenstein

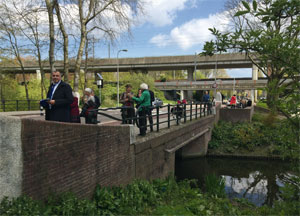

Op 4 mei 2016 werden in Amsterdam Slotermeer zes bruggen naar Nederlandse verzetsvrouwen vernoemd. Het werd tijd, want in Slotermeer droegen veel straten al de namen van verzetshelden, maar de groep verzetsvrouwen bleef vooralsnog onderbelicht. Naar hun rol in het verzet was tot voor kort maar ook weinig onderzoek gedaan. Voor het stille verzet, en de rol van vrouwen daarbij, was nauwelijks aandacht en vaak kregen vrouwen een bijrol als koerierster of verzorgster toebedeeld.

Pas in 2015, na de publicatie van Jacoba van Tongeren en de onbekende verzetshelden van Groep 2000 (1940-1945) van Paul van Tongeren, werd duidelijk dat vrouwen als Van Tongeren een veel  belangrijker rol in het verzet hadden gespeeld dan de geschiedschrijving tot dan had laten zien. Oud-burgemeester Job Cohen stelde vervolgens voor om één brug in Slotermeer naar Van Tongeren te vernoemen. Intussen vond de Commissie Naamgeving Openbare Ruimte (CNOR) nog vijf naamloze bruggen in de omgeving en in overleg met het NIOD en het Verzetsmuseum besloot de CNOR deze naar andere verzetsheldinnen te vernoemen. In aanwezigheid van de families en nabestaanden van de verzetsvrouwen onthulde de voorzitter van het algemeen bestuur van het stadsdeel Nieuw-West, Achmed Baâdoud, op 4 mei de naambordjes bij de bruggen. Na afloop bleek dat het stadsdeel was vergeten een toelichting bij de naambordjes aan te brengen. Hier wordt nog iets aan gedaan. In zijn toespraak bij de eerste te vernoemen brug sprak Paul van Tongeren, een neef van Jacoba van Tongeren, de wens uit dat wij ons zouden laten inspireren door de moed en het doorzettingsvermogen van de zes  erzetsvrouwen. Hij wees erop dat verhalen uit de oorlog ons leren waakzaam te zijn en ons te verzetten tegen onrecht. Drie van de op 4 mei vernoemde bruggen zijn verkeersbruggen en dateren uit begin jaren vijftig van de vorige eeuw. Zij werden ontworpen door Piet Kramer, een bekend architect die tussen 1917 en 1952 aan de afdeling Bruggen van de dienst Publieke Werken van Amsterdam was verbonden. Kramer was één van de leidende figuren van de Amsterdamse School en zijn beeldbepalende bakstenen bruggen, waaraan soms geen kosten werden bespaard, zijn overal in Amsterdam te vinden. In Slotermeer wordt echter duidelijk dat Kramers naoorlogse bruggenontwerpen aanzienlijk soberder waren dan die voorafgaand aan de Tweede Wereldoorlog. Het baksteen is gebleven, maar het natuurstenen beeldhouwwerk en het siersmeedkunst zijn veel eenvoudiger geworden uitgevoerd. De overige drie bruggen zijn fiets- en voetgangersbruggen van een latere datum. Twee ervan liggen bij het Gerbrandypark.

Zes bruggen vernoemd naar verzetsheldinnen

jun 08 02DE HANNIE SCHAFTBRUG
(BRUG 601)

draagt een plaquette waarop staat dat koningin Juliana de brug op 7 oktober 1952 officieel openstelde. Hij ligt in de Burgemeester de Vlugtlaan bij de Harry Koningsbergstraat en is een ontwerp van Piet Kramer. Hannie Schaft (1920-1945), ook wel ‘het meisje met het rode haar’, begon haar verzetswerk met hulp aan Joodse vriendinnen. Zij woonde in Haarlem en pleegde verschillende aanslagen op Duitsers, landverraders en collaborateurs.jun 08 03

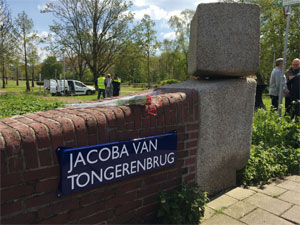

DE JACOBA VAN TONGERENBRUG
(BRUG 602)

werd opengesteld in 1953 en ligt in de Burgemeester Fockstraat. De brug is ontworpen door Piet Kramer. Jacoba van Tongeren (1903 - 1967) was de oprichtster en leidster van de verzetsgroep Groep 2000. De groep hielp onderduikers, overviel distributiekantoren, verzorgde EHBOposten, verdeelde voedselbonnen voor onderduikers en pleegde allerlei andere verzetsactiviteiten.

jun 08 01

DE FRIEDA BELINFANTEBRUG

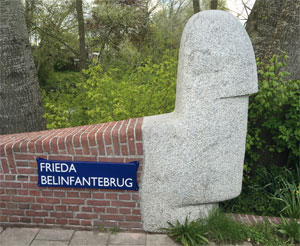

(BRUG 600)jun 08 05

in de Burgemeester Vening Meineszlaan bij de Harry Koningsbergstraat dateert uit 1951 en is eveneens een ontwerp van Piet Kramer. Tijdens de bezetting was Frieda Belinfante (1904-1995) actief in het kunstenaarsverzet en lid van Groep 2000 van Jacoba van Tongeren. Zij vervalste persoonsbewijzen en ondersteunde onderduikers. Samen met Gerrit Jan van der Veen bereidde zij de overval op het Amsterdamse bevolkingsregister in maart 1943 voor.

DE HESTER VAN LENNEPjun 08 04
(BRUG 628)

ligt in de Freek Oxstraat bij het Gerbrandypark. Vanaf 1942 was Hester van Lennep (1916-2000) bezig Joodse kinderen in veiligheid te brengen bij onderduikadressen. Vanaf 1943 werkten zij samen met andere verzetsgroepen en bracht als koerierster de illegale verzetskrant Trouw van de drukkerij naar distributieadressen.

DE HENRIETTE VOÛTEBRUG
(BRUG 629)

ligt in de Dirk Bonsstraat bij het Gerbrandypark. Henriette Voûte (1918-1999) hielp als studente kinderen ontsnappen uit de crèche tegenover de Hollandsche Schouwburg. Zij behoorde tot de kern van de verzetsgroep die na de oorlog bekend zou worden als het Kindercomité: een groep studenten die tijdens de oorlog ongeveer 1100 Joodse kinderen heeft gered.

DE HENRIETTE PIMENTELBRUG
(BRUG 603)

maakt deel uit van de Burgemeester Eliasstraat. Henriette Pimentel (1876-1943) was leidster van de crèche tegenover de Hollandsche Schouwburg. Zij hielp zes honderd Joodse kinderen ontsnappen via de crèche. Pimentel werd later zelf gedeporteerd en overleed op 17 september 1943 in Auschwitz.

TWEE BRUGGEN IN OSDORP

Om het verhaal over Amsterdamse bruggen vernoemd naar verzetsvrouwen compleet te maken, verdienen twee bruggen in het stadsdeel Osdorp een vermelding. Zij werden al eerder naar verzetsvrouwen vernoemd. Het gaat om:
Als eerste de Truus Wijsmullerbrug (brug 793) in de Jacob Paffstraat bij de Ernst Cahnsingel in het stadsdeel Osdorp. In de jaren dertig van de vorige eeuw regelde Geertruida (Truus) Wijsmuller-Meyer (1896- 1978) transporten van duizenden Joodse kinderen van Duitsland en Oostenrijk naar Groot-Brittannië. Vanaf 1942 was zij lid van de Groep 2000 van Jacoba van Tongeren en assisteerde zij onder meer bij het versturen van voedselpakketten naar Westerbork, Bergen-Belsen en Theresienstadt.
Als tweede de Moeder Alacoquebrug (brug 789) in de M. Gandilaan bij de Jarasingel. Moeder Alacoque  (1892-1956) was een Nederlandse non die tijdens de Japanse bezetting van Nederlands-Indië (1942-1945) veel gevangenen heeft geholpen. Zij was moeder-overste van het Charitas Ziekenhuis in Palembang op Sumatra. Hier waren als patiënt een aantal personen opgenomen die betrokken waren bij de verspreiding van oorlogsnieuws en de smokkel van geld en medicamenten naar  evangenenkampen in Palembang.

Foto’s: Elisabeth van Blankenstein

 Download hier het artikel in pdf-formaat logo pdf
