Bruggenstichting

Welkom op de website van de Nederlandse Bruggenstichting


Het doel van het platform is het vergroten van de technische en architectonische kwaliteit van Fiets+voetbruggen. Dat wil het Platform bereiken door het verspreiden van kennis over het ontwerp proces in samenwerking met alle betrokken partijen.


De Nederlandse Bruggenstichting en Platform Bruggen (ondersteund door CROW) hebben de handen ineengeslagen om dit evenement in 2025 naar een nog hoger niveau te tillen. Verwacht een dag vol plenaire sessies, workshops, en natuurlijk volop netwerkmogelijkheden.


Platform Bruggen bundelt krachten van alle partijen in de bruggensector. Kennis wordt gedeeld en geborgd en samen worden innovaties versneld die bijdragen aan een efficiëntere en effectievere invulling van de vervangings-, renovatie- en verduurzamingsopgave.

ProRail voert een proef uit met sensoren die meten of er een aanrijding is geweest met een spoorbrug en hoe ernstig die was. De sensoren geven vervolgens een melding af of treinen veilig over de brug kunnen. Dit zorgt voor minder hinder voor reizigers. Nu gaat namelijk na een (vermoedelijke) aanrijding de brug standaard dicht en duurt het soms wel drie uur tot het spoor weer vrij gegeven wordt, omdat de inspecteur standaard ter plaatse moet  gaan. ProRail doet de proef met de sensoren in Heerhugowaard, samen met TNO.

Spoorbruggen worden regelmatig aangereden door te hoge voertuigen of aangevaren door schepen. Bij gevoelige bruggen leggen we dan het treinverkeer stil vanwege de veiligheid en gaat een inspecteur kijken of er schade aan de brug of het spoor is. In de meeste gevallen is er niets ernstigs aan de hand en is het treinverkeer ‘voor niets’ stilgelegd, maar hebben reizigers en vervoerders er wel last van gehad.

sep 08 01

AANRIJDINGEN DETECTEREN
Vaststellen of een brug is aangereden lijkt eenvoudig, maar is in de praktijk lastig. Niet altijd is duidelijk of trillingen worden veroorzaakt door treinen die over de brug rijden of door een (vracht)auto die tegen de brug rijdt. Weersomstandigheden en luchtverplaatsingen door vrachtwagens maken dat nog moeilijker. Sensoren moeten dit probleem oplossen.

DRIE TYPEN SENSOREN

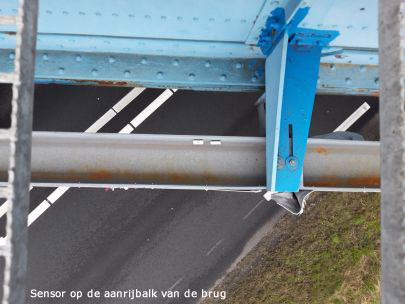

In de zoektocht naar een oplossing voor dit probleem heeft ProRail drie typen sensoren op de brug in Heerhugowaard aangebracht. Het eerste type meet of een vrachtwagen tegen de balk die voor de brug hangt, is gereden. Het tweede type meet of de brug in zijn geheel verschuift of verdraait ten opzichte van de landhoofden. Het derde type meet met glasvezelsensoren of de staalconstructie van de brug is verbogen en of de spoorstaven op de brug ten opzichte van elkaar zijn verplaatst. De data van deze sensoren wordt naar het DataLab van ProRail gestuurd voor analyse. Hier komen ook de gegevens binnen over de treinen die op het moment van de aanrijding over de brug reden. In het DataLab worden algoritmes ontwikkeld die valse meldingen opsporen, de ernst van de aanrijding berekenen en op basis daarvan een advies uitbrengen.

VOORKOMEN BETER DAN GENEZEN
De brug in Heerhugowaard is gekozen omdat deze regelmatig wordt aangereden, ongeveer zeven keer per jaar. Daarnaast zijn er waarschijnlijk aanrijdingen die niet worden gemeld. In de eerste fase van de proef is het eerste type sensoren aangebracht in combinatie met een camerasysteem dat privacyproof de beelden van een (mogelijke) aanrijding vastlegt. We weten nu dat de brug één à twee keer per maand wordt aangereden. Op basis van deze eerste uitkomsten kijken we nu samen met de provincie of een waarschuwingssysteem kan worden geplaatst om aanrijdingen te voorkomen.
